Kenar Düzelticili İnce Sac Metal Boy Kesme Hattı Makinesi
Metal rulo sac kesme boy hattı ana makine ürünlerimizden biridir, 15 yıldır metal sac boy kesme hattı makineleri üretiyoruz, Malezya, KSA, BAE, Nijerya, Cezayir, ABD, Rusya, Etiyopya'ya boy kesme hattı tedarik ettik. Mısır, vb, yaklaşık 30 ülke,
Rulo saclar, sıcak haddelenmiş, soğuk haddelenmiş, galvanizli çelik saclar, paslanmaz çelik saclar, alüminyum saclar, ince tesviye ve hızlı kesime sahip boy hattına kadar ince sac kesim olabilir.Sac düzlüğü metrekare başına +/-1 mm, hızlı kesme 2m x 28 adet/dak.
Düzleştiricinin sürekli çalışması, servo uzunlukta besleme ve hızlı pnömatik kesme, yüksek hız ve yüksek hassasiyette çalışma sağlar; istifleme hızı, gelen kesilmiş sayfaları takip eder ve her bir sayfayı tek tek hızlı bir şekilde istifler; 2mm x 1250 x 15T bobin için, 20 dakika sürer kesim, yaklaşık 40 dakika bir bobin.
Düzen
İki set bobin hazırlama eyeri, geri gerdirmeli tek mandrel açıcı, bobin kafası pres ve soyucu, 4 yüksek seviyeleyici, çukur döngü, merkezi kılavuz, filme ile servo boy sabitleme, hızlı kesme, sevk bandı tablası, bir veya iki takım istifleyici, çıkış arabaları veya rulo masalar.
Kompozisyon
- Bobin yuvası, bekleme için bir veya iki bobin saklayın, 20T yükleyin
- Bobin yükleme arabası.rulo açıcı mandreline, yukarı-aşağı kaldırma ve ileri-geri yürüme bobini yükleyin.
- Tek mandrelli rulo açıcı: standart Ф508mm için hidrolik genleşme mandreli, stabil rulo açma ve tesviye için geri gerilim motoru kurulur, rulo merkezinin ceterline olmasını sağlamak için rulo açıcı tabanını merkezileştirir.
- 2+15 Makaralı Rampa: 4Hi, 4 sıra yedek makaralı, 75KW DC.
- 7Servo Uzunluk besleme: Servo uzunluk ölçümü (servo motor ve kontrolör tarafından tahrik edilen 2+5+2 silindir)
- Pnömatik Hızlı Durdurucu Makas: krank milini aşağıdan yukarıya kesme, alt bıçak v şeklinde.
- Bantlı Konveyör: bitmiş tabakaları istifleyiciye iletin
- İstifleyici: istifleme yükü 5T.
- Sheets Car: Sayfaları teslim edin, ardından paketleyin.biri çalışan diğeri bekleyen iki araba olabilir.
parametreler:
| Uzunluğa göre kesilmiş yüksek hızlı hafif gösterge |
parametreler |
| Çelik rulo sac kalınlığı (mm) |
0,2-1,5 mm, 0,25-2,0 mm, 0,3 -3,0 mm, 0,4-4,0 mm |
| Çelik rulo sac genişliği (mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Açılma yükü( MT) |
10T, 15T, 20T |
| hat hızı (mpm) |
80m/dak |
| Kesme Hassasiyeti (mm) |
±0.50mm /2m uzunluk
|
| Tesviye hassasiyeti |
≤±1,0 mm/m2 |
| Kesme çapakları |
≤%3 kalınlık |
| İstifleme hassasiyeti |
≤1,0 mm genişlik, ≤1,5 mm uzunluk, |
| Toplam güç (KW) |
100KW ~ 130KW ~ 150KW |
| Arazi alanı (U x G) |
25m x 10m |
Hassas Yapım:
| Parça |
Malzeme, İşleme, Marka |
| mil, eksen, silindir |
42CrMo, HB250-275 |
| Çerçeve, tabanlar |
Q235-A ,Q345(16Mn) çelik levhalar kaynak, tavlama işlemi |
| Şanzıman gövdesi |
Q345 plakaları kaynak, ısıl işlem, kumlama, astar boyama |
| Dişliler: |
40Cr dövme çeliği, HB240-255, diş yüzü sertleştirilmiş, diş taşlanmış |
| Açıcı Segmentleri: |
55# Dökme çelik, tavlama, sert krom kaplama ve parlatma |
| Hidrolik pompa |
Yuken pistonlu değişken pompa |
| PLC |
Siemens S200 |
| Rulman |
HRB, ZWZ, SKF |
| Pnömatik parçalar |
Airtac, SMC |

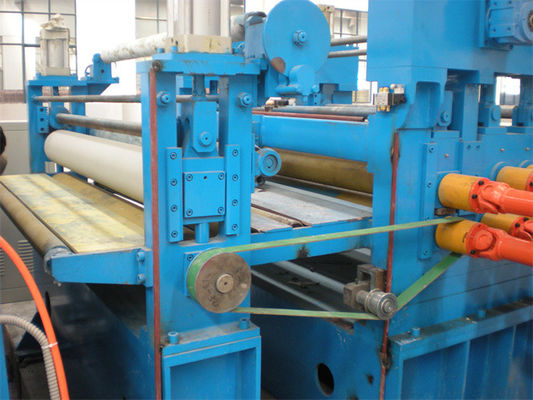

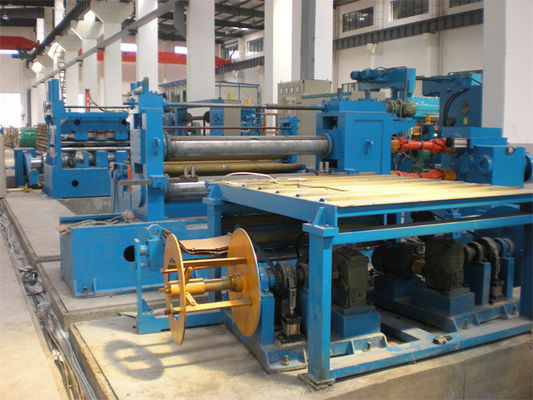

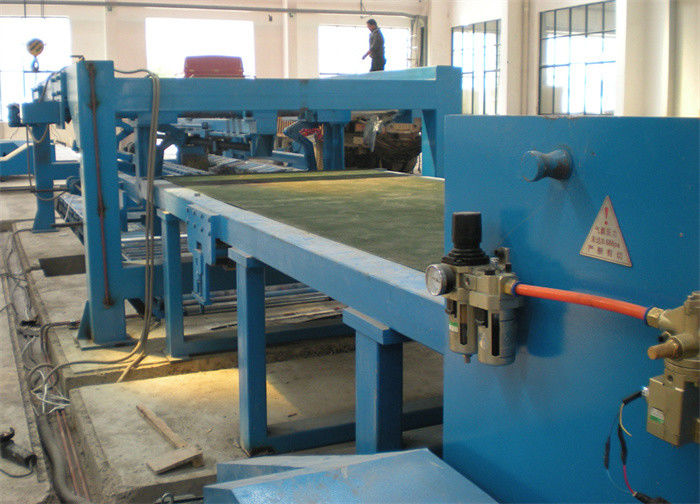

Fotoğraflar:
