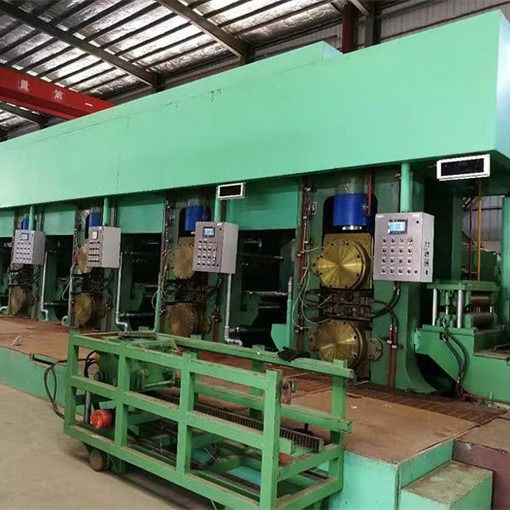

Hidrolik AGC Beş Ayaklı Tandem Soğuk Haddehane Soğuk Haddehane Hattı 550

Beş Stantlı İki Sarıcılı Tandem Soğuk Haddehane Hattı ( 550 )

Kompozisyon

1. Hidrolik genleşme açıcı
2. Hidrolik kesme, kaynak masası
3. Yatay spiral akümülatör
4. giriş işleme masası (gergi makarası dahil)
5. 4hi frezeler, 1#-2#-3#-4#-5#
6. Hidrolik yedek silindir değiştirme cihazı (5 takım)
7. çalışma silindiri değiştirme cihazı (2 takım)
8. çıktı işleme tablosu (hidrolik kesme)
9. bobin boşaltma araba
10. Normal basınçlı hidrolik sistem
11. AGC hidrolik sistem 1 Takım
12. Petrol-gaz yağlama sistemi 1 Takım
13. ince yağ yağlama istasyonu 1 Takım
14. Proses yağlama istasyonu (Müşteri hazırlar)
15. Elektrik kontrol sistemi
16. kalınlık ölçer sistemi, 2 takım

Akış:

Rulo Açıcı→Kesme, kaynak tablası→Yatay spiral akümülatör→giriş işleme tablosu (gergi makarası dahil)→1# 4hi mill→2# mill→3# mill→4# mill→5# mill→çıkış işleme tablosu (kesme dahil)→gerici →Bobin boşaltma arabası

parametreler:

Hidrolik AGC sistemi:

• Elektro-hidrolik servo valf: 609 kurum, paslanmaz yağ tankı ve boruları.
• Pompa, tank, soğutucu, filtre, enerji akümülatörü, ısıtıcı, valf grupları, yer değiştirme sensörü, basınç sensörü, AGC yazılımı ve bilgisayar dolabı vb.
• Sistem basıncı: 31.5MPa
• Çalışma basıncı≤18-21MPa kademesiz ayarlanabilir
• Maksimum aşağı basma hızı
• 46 # aşınma önleyici hidrolik yağ
• Sistemdeki yağ temizliği: NAS7
• Yağ sıcaklığı:45±10℃
• Boru hatlarında yağ filtreleme temizliği: 10um
• Servo valf öncesi yağ filtreleme temizliği: 3um
• Dönüş yağı filtreleme temizliği: 10μm
• Soğutma suyu tüketimi:11m3/h
• Dolaşımdaki soğutma suyunun basıncı: 0.4Mpa
• Elektrikli ısıtıcı:3×2kW

Elektrik kontrol sistemi:

• Siemens 6RA80 2 köprülü 4 bölgeli zayıf mıknatıs hız ayar sistemi, Siemens PLC programlama cevap kontrolü.
• Optik kablo veya profibus kablo bağlantı modülleri, gerilimi birleştirerek iletişimi gerçekleştirir.
• Kangal çapı artan sabit sargı gerilimi ve gerilimi takip edin.
• Bir ana bölme, iki operatör paneli, 1# frezede konsol paneli, akım, hız, gerilim göstergeli.
• Kontrol sistemi, makine parametrelerini, çalışma durumunu ve arıza analizini göstermek için programlanabilir kontrolör, dokunmatik ekran, pompa, aktüatör, sinyal denetimi vb. içerir; basınç, kontrol döngüsüne katılan konum sensörleri.
• Arıza çıkıyor, hatırlatmak için alarm yanıyor ve çalıyor ve 5 dakika sonra anormal sinyal beliriyor
