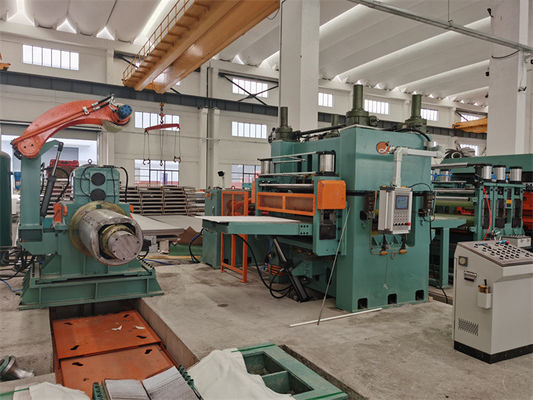

Rotary Shear Fly Cut to Length Line (Döner Kısma Uçuşu, Uzunluk Çizgisi)
Product Details
200mm Uçan Boy Kesme Hattı
,Paslanmaz Uçan Boy Kesme Hattı
,220KW Uçan Boy Kesme Hattı
Otomatik Rotary Shear Fly Cut To Length Line Paslanmaz çelik 0.3-3 X 1000
Rotary Shear Fly uzunluğa kesme hattı, şirketimiz tarafından yapılır, yüksek hızlı yüksek hassasiyetlidir, özellikle ince levha kısa metal levha kesimi için uygundur:
- Uçan kesim, ince Yaprak sarmal uzunluğu (binlerce metre) kesimi için uygundur.
- Uçarak kesme sıklığı dakikada 150 kereye kadar olabilir.
- Kısa levha kesimi, yüksek frekanslı sürekli kesim ve yüksek verimlilik demektir.
- Yüksek hassasiyet 6 Yüksek seviye, film laminatörü, çift yığıcı yüksek üretim düzenlemesidir.
- 0.3 -3.0mm x 1000mmW x 200 -3000mmL için sinek kesme hattı.
- Düzleştirme tekerleklerinin ayarlanması, yedek tekerleklerin servo basılması ile otomatik olarak yapılır.
Parametreler:
| Giriş hammaddesi ve bitmiş ürün | |
| Hammaddeler | Sıcak / Soğuk Dökme paslanmaz çelik |
| Mekanik Özellik | Çekim dayanıklılığı σb≤800Mpa, σs≤550Mpa |
| Kalınlığı | 0.2-2.0mm, 0.3-3.0mm |
| Genişliği | 200mm-1000mm ((Max) |
| Süpürge aşırı doz. | ≤ Φ1500,1800mm |
| Bobin kimliği. | Φ508mm (tamponlarla Φ610mm'ye kadar büyütülür) |
| Maksimum Ağırlık | 10 ton, 15 ton, 20 ton |
| Yaprak uzunluğu | 200 - 3000 mm |
| Uzunluk Toleransı | L0= 1M±0,3 mm (birbirli hız) |
| L0= 1 M±0,4 mm (hızlanma / yavaşlama) | |
| Çapraz uzunluk toleransı | L1= 1M±0,5mm |
| Yükleme Yüksekliği | 650 mm Maks (ahşap destek yaklaşık 150 mm yüksekliğinde) |
| Maksimum Yükleme Ağırlığı | 5 ton |
| Uçuş CTL parametreleri | ||
| 1 | Doğrusal Hız | 0-80 m/min |
| 2 | İpekleme Hızı | 0-15 m/min |
| 3 | Güç kaynağı | 380V / 50Hz / 3PH |
| 4 | Kurulu Güç | Yaklaşık 220KW. |
| 5 | Çapraz kesim yolu | İki Bıçak Uçan Karşı Kesme |
| Kesme mekanizması ray kesme | ||
| 6 | Kontrol Yolu | AC, CNC ve PLC Kontrolü |
| 7 | Sürücü Motoru | a. Decoiling motoru: AC 30KW b. Nivele motoru: AC 75KW |
|
c. Uçan Makara Servo Motoru: AC 90KW |
||
Bileşik:
| Ürün | Qty | |
| 1 | Yükleme istasyonu | 1 |
| 2 | Kargo arabası | 1 |
| 3 | Decoiler | 1 |
| 4 | Kesin düzeleme makinesi (19 rulo) | 1 |
| 5 | Servo besleme cihazı (Laminasyon cihazı dahil) | 1 |

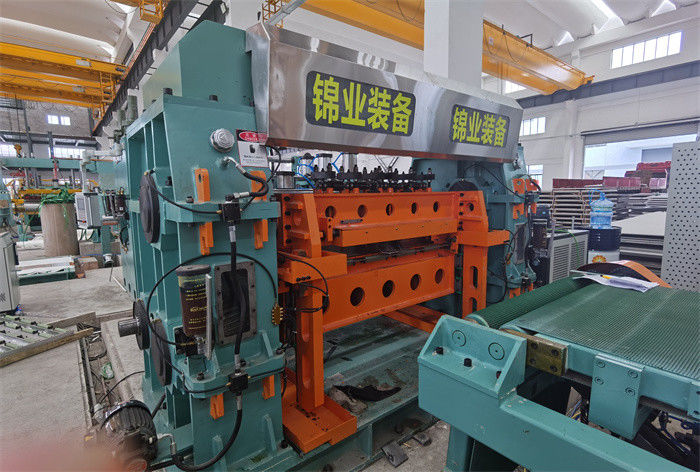

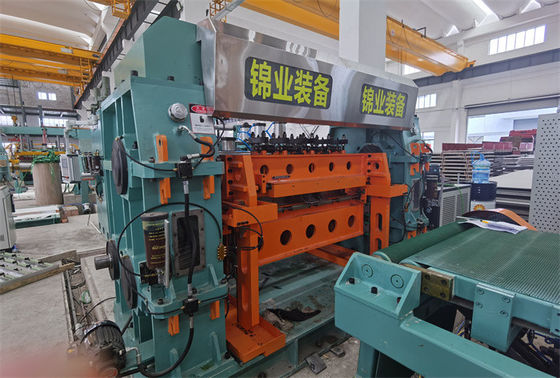

| 6 | Döner Yüksek Hızlı Uçan Kesiciler | 1 |
| 7 | Üç Aşamalı Kemer Taşıyıcı | 1 |

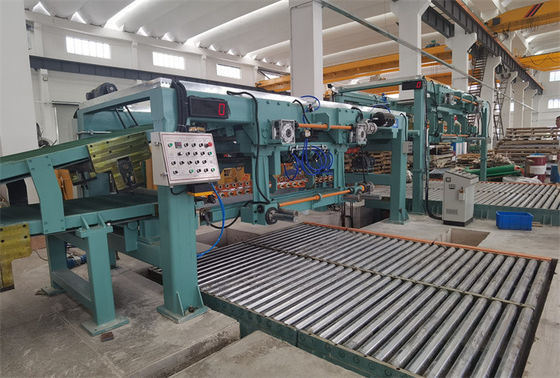

| 8 | 1stOtomatik yaprak yığıcı | 1 |
| 9 | 2n veOtomatik yığıcı | 1 |
| 10 | Hidrolik Sistem | 1 |
| 11 | Pnömatik Sistem | 1 |
| 12 | Yağlama Sistemi | 1 |
| 13 | Elektrik sistemi | 1 |
Karakterler:
- Uzunluğa kesme hattı, düz çelik levhaların belirli bir uzunluğunu düzleştirerek ve uzunluğa keserek yapmaktır.ve s.s. spiral yüklemenin yardımcı işlevleri ile, uzunluk ölçümü, film kaplama, levha teslim ve çıkış, vb.
- Çalışma süreci, 19 silindir 6hi düzleştirme, uzunluk ölçümü, döner uçmak kesme, kesilmiş levhalar önceden belirlenmiş sayıya ulaşana kadar ilk yığıcıya gider.Sonra ikinci yığıcıya el ile aktarın.Yapraklar ikinci yığıcıya giderken, ilk kaldırma masasında yaprakları yuvarlama masasında çıkarın ve sonra ilk yığıcı çalışma durumuna döner.bir çelik sarmal kesimi sürekli devam edebiliyor.
- Çalışma süreci otomatiktir, PLC servo kontrolü ve HMI'yi kullanır. dokunmatik ekranda, levha boyutlarını, PC sayısını, levha ağırlığını hesaplayabilir, ayrıca işlevlere sahiptir: besleme hızını ayarlayın,ayarlanmış besleme uzunluğu, besleme sayısını ayarlayın, manuel ve otomatik arasındaki değişim, otomatik başlatma, otomatik durma, duraklama, sıfır sayacı, fwd-rwd düğmesi, kesme yukarı-aşağı, arıza alarmı vb.
- Krom kaplı rulolar, PU ruloları, üfleyiciler vb.
- El işleme hariç, hepsi otomatik çalışmada.
