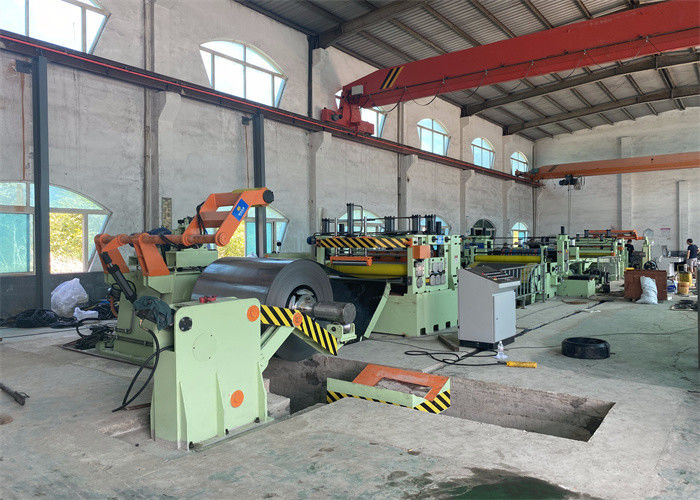

Hafif Hassasiyetli Sac Dilme Hattı (0.3-3 X 1300)
Hafif Hassasiyetli Sac Dilme Hattıçelik bobin levha boyutları ve ağırlığı ile iyi bitmiş bebek bobinleri spesifikasyonu ve üretimine gelen müşterilere göre özelleştirilmiştir.Dilme hızı isteğe bağlıdır 100m/dk, 120m/dk, 150m/dk, 200m/dk artı 10 dakika içinde duruş süresi (yükleme, diş açma ve boşaltma süresi).ortalama 15T bobin 30 dakikaya ihtiyaç duyar, her gün 8 saat 240T kesebilir.
Yüksek hassasiyette yüksek hızda sürekli hafif çelik rulo sac dilme, dilme hattının her birimi, düzgün dilme işlemi sağlamak için özenle tasarlanmış, işlenmiş, monte edilmiş ve kurulmuştur.Dünyanın dört bir yanındaki müşteriler için ince çelik sac dilme için yüksek hızlı, yüksek hassasiyetli özelleştirilmiş dilme hatları tasarlıyor ve üretiyoruz.(Malezya, Filipinler, Vietnam, Suudi Arabistan, BAE, Irak, Mısır, Cezayir, Nijerya, Gana, Kosta Rika, Brezilya, Venezuela, Kolombiya, ABD, Kazakistan, Rusya, Sırbistan, Ukrayna, vb.)
Kompozisyon

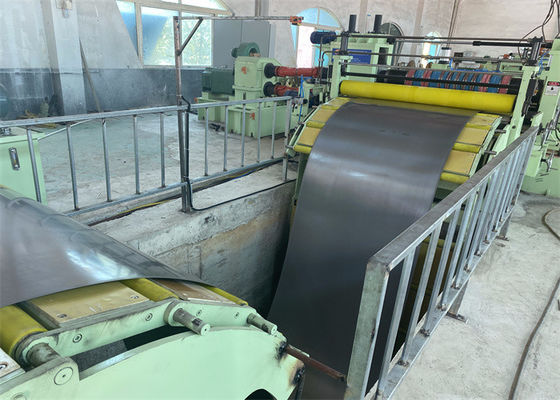

Bobin hazırlama sehpası, Bobin yükleme Arabası, Bobin açıcı, Bobin kafası Açıcı, Kıstırma besleyici ve Ön seviyeleyici, Kesme, Çukur biriktirici 1, Giriş kılavuzu, Dilimleyici, Hurda sarıcı, Çukur Toplayıcı 2, Gergi ve Ön ayırıcı, kesme sonrası ve saptırma silindiri , kol ayırıcılı geri sarıcı, bobin boşaltma arabası, (turnike)

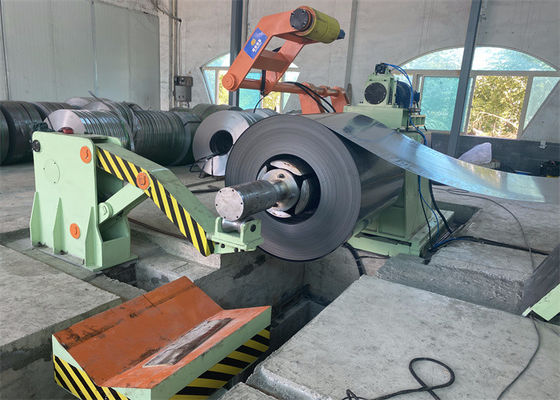

- Rulo açıcı: 15-20T bobin yükü için tek mandrel konsol tipi veya 20-30T için çift konik kafalı bobin açıcı
- Kıstırma besleyici ve Ön Düzeyleyici: Besleme çelik şeridini Jog'da dilimlemek için sıkıştırın ve şeridi otomatik modda çukur akümülatöre besleyin.
- Dilimleme, dilme hattının kalbidir, dilimlemeyi gerçekleştirmek için disk bıçakları, ara parçalar, lastik halkalar veya tahta şeritler takın, çift dilimleyiciler hızlı değişim isteğe bağlıdır
- Yarık kuyruk baskı silindiri: yarık şerit kuyruklarının çukur döngüsüne düşmemesi için hurda sarıcılarının üzerine rulo tablasına monte edilir.
- Hurda sarıcı: dikey tip veya yatay tip mevcuttur, kenar artıklarını sarın.
- Şerit ayırma: üç kez şerit ayırma (gerilmeden önce iki kez, geri tepmeden önce bir kez).
- Gerdirme istasyonu: kanallar oluklu kirişler, ayarlanabilir geri tepme gerilimi sağlamak için yün keçeyi sıkıştırır.
- Saptırıcı kodlama silindiri: geri tepmeden önce şeritlerin yönünü saptırın ve dilimleyici ile sarıcı arasındaki senkronizasyonu gerçekleştirmek için hat hızını ölçün
- Sarıcı: dikişsiz mandrel veya normal segman mandreli mevcuttur, şeritleri ayırmak için pres altında şeritleri sarmak için.
parametreler
| Ana Bobin |
Dilme Sayısı |
Dilme Hızı |
dilme hassasiyeti |
Aletler |
Güç |
Kapasite |
|
0,3-3 mm kalınlık
300-1300mm genişlik
508 mm kimlik
1800mm Dış Çap
20T ağırlık
|
0,3-1 mm için 25 şerit;
2,0-3,0 mm için 10 şerit;
|
0-120m/dak
ayarlanabilir
|
20-1300mm şeritler;
≤+/-0.10mm yarık genişliği,
sarma tümsek ≤0.5mm.
|
Bıçaklar: SKD11, SLD, H13K
Ara parçalar: 45 # Çelik
Yastık: kauçuk, PU halkalar
Naylon ayırıcı
16Mn ayırma diskleri
|
Toplam 260KW
Dilme 90KW
Sarıcı 110KW
|
30 dakika/bobin x 15T bobin,
8 saat 240T
|
Yerleşim Çizimi
