Paslanmaz Çelik İçin Dört Yüksek Ters Soğuk Haddehane Güç Tasarrufu Yüksek Verimlilik

Paslanmaz Çelik İçin Dört Yüksek Ters Soğuk Haddehane Güç Tasarrufu Yüksek Verimlilik
Basic Properties
country of origin
Wuxi, Çin
Brand Name
Jinye
PRODUCT MODEL
4hi-850
Trading Properties
MOQ
1 takım
period for dispatch
180 -240 gün
payment method
T/T

Product Details

Vurgulamak:

Güç tasarrufu soğuk yuvarlama fabrikası

,

Paslanmaz Çelik Soğuk Haddehane

,

Yüksek verimlilikli soğuk yuvarlama fabrikası

Name: Dört Yüksek Ters Soğuk Haddehane Güç Tasarrufu Yüksek Verimlilik
Material: Paslanmaz Çelik Rulo
Input Thickness: 1,5-3,0 mm
Finished Thickness: 0,25-2,1 mm
Strip Width: 750mm
Coil Load: 15T
Rolling Speed: 300M/Dk
Press Up: hidrolik AGC
Rolling Process: tersine çevrilebilir
Rolling Torque: 185.7/119.4KN
Rolling Torque: 334.25/214.9KN.M
Recoil Mandrel: 650mm
Total Power: 2200KW
Yearly Production: 50000T
Product Brief
Paslanmaz Çelik İçin Dört Yüksek Ters Soğuk Haddehane Güç Tasarrufu Yüksek Verimlilik Güç Tasarrufu Yüksek Verimlilik Tersinir soğuk haddehane, aşağıdaki nedenlerle soğuk haddeleme çelik fabrikalarında rekabet edebilir: Çift vitesli dişli azaltma oranları: daha kalın sac düşük hızda haddeleme için ...
Product Description

Paslanmaz Çelik İçin Dört Yüksek Ters Soğuk Haddehane Güç Tasarrufu Yüksek Verimlilik



Güç Tasarrufu Yüksek Verimlilik Tersinir soğuk haddehane, aşağıdaki nedenlerle soğuk haddeleme çelik fabrikalarında rekabet edebilir:

  1. Çift vitesli dişli azaltma oranları: daha kalın sac düşük hızda haddeleme için daha büyük tork ve gerilim, ince sac yüksek hızlı haddeleme için daha küçük tork ve gerilim, bu şekilde, tahrik motorları büyük ölçüde daha küçük olabilir ve güç tüketimi çok azalır.
  2. Redüksiyon dişli kutularında değirmen yatırımı artar, ancak güç tasarrufu ve çok daha küçük trafo, maliyeti büyük ölçüde telafi eder ve uzun süre fayda sağlar.
  3. Değirmen üzerindeki yük her zaman en uygun noktada olduğu için değirmen çalışması daha kararlı ve dayanıklıdır.
  4. AC motorlar kullanılabilirse güç tasarrufu DC motorlara göre %10 daha az olabilir.
  5. Güç Tasarruflu Yüksek Verimli soğuk değirmenimiz müşteri fabrikalarında test edilmiştir, çok başarılı ve popülerdir.

Örnek olarak paslanmaz çelik sac redüksiyonu için 850 4Hi Tersinir soğuk haddehaneyi ele alalım:









değirmen motoru

sarıcı motor değirmen redüktörü geri sarıcı redüktör



Geleneksel

2 x 800kw

Z-560-4 515/1200 440V

2 x 800kw

Z-560-4 515/1200 440V

I=9;D=305m/dak

Çıkış torku:267KN.M;

mandrelΦ500×850

(I=6,3;D=299m/dk)

Gerilim: 103.8KN;



Yüksek verimlilik Güç tasarrufu

2 x 500kw

Z4-500-42 400/1200 440V

2 x 500kw

Z4-500-42 400/1200 440V

I=14/9 D=196/305m/dak

334.25/214.9KN.M;

MandrelΦ650×850

I=14/9 D=175/272m/dak

gerginlik:185,7/119,4KN;

Sonuç: 1) yeni tip yüksek verimli değirmen, kaba haddelemede %25 daha fazla torka ve %78,9 daha fazla gerginliğe sahiptir, artan hızda tork ve gerginlik tamamen yeterlidir ve 0,3 mm'nin altındaki ince sacda daha kararlı haddeleme;2) güç tasarrufu açıktır, trafo 800-900KVA daha küçük olabilir.



haddeleme işlemi:

Hidrolik ödeme açıcı → bobin yükleme arabası → katı mandrel sarıcı → 4hi haddehane (giriş ve çıkış pres plakaları dahil) -- katı mandrel sarıcı (elektrik kontrolü, AGC sistemi, hidrolik, ince yağ sistemi)



Yapılandırma

  1. Hidrolik AGC sistemi iki kademeli bilgisayar tarafından kontrol edilmektedir.Sadece sabit rulo aralığı, sabit haddeleme kuvveti, kalınlık ön kontrolü/izleme fonksiyonlarına sahip olmakla kalmaz, aynı zamanda gerilim AGC'ye de sahiptir.
  2. Ana haddehane ve sol ve sağ koyler, eksiksiz bir Siemens elektronik kontrollü doğru akım motoru seti tarafından tahrik edilir.(Karma montajlı yapı), SCR güç kaynağı
  3. Haddehanede hidrolik basınç sistemi, hidrolik pompalama düzenleme sistemi, yan itme düzenleme sistemi, ara rulonun pozitif ve negatif bükme rulosu, proses yağlama sistemi ve ekipman yağlama sistemi bulunur.
  4. Sol ve sağ sarıcılar, büyük gerilim katı tamburu, gerilim dijital kontrolünü benimser
  5. Ünitenin üretim süreci kilitlemesi ve arıza alarmı, üretim sürecinin otomasyonunu gerçekleştirmek için programlanabilir mantık denetleyicisi (PLC) tarafından kontrol edilir.
  6. Haddehane tam hidrolik basınca sahiptir.Tam stroklu ikinci akış kontrolü, sapma ayar kontrolü, otomatik ön yükleme kontrolü, kalınlık ön kontrolü AGC, kalınlık izleme AGC, gerilim/hız AGC, hızlanma ve yavaşlama AGC kompanzasyon kontrolü, rulo eksantriklik kompanzasyonu ve haddeleme işlemi veri tabanı kontrol fonksiyonlarına sahiptir. , veri görüntüleme ve operasyon kontrolü, ürün kalitesi izleme fonksiyonu, yüksek hızlı haddeleme verileri otomatik kayıt, otomatik rapor oluşturma, arıza alarmı ve kayıt.Kayıt ve diğer süreç yönetimi işlevleri.
  7. Proses parametrelerinin ve temel ekipman parametrelerinin tespiti, görüntülenmesi ve arıza alarm sistemi
  8. Proses yağlamasında emülsiyon soğutma sistemi ve hassas filtrasyon sistemi kullanılmaktadır.
  9. Haddehanelerde aşırı yük koruması, şerit kırılma koruması ve acil durum park etme gibi güvenlik koruma sistemleri kurulur.
  10. Sert dişli yüz balıksırtı dişliler (5. derece hassasiyet) sol ve sağ sarıcılar ve ana makineler için kullanılır.Yüksek hızlı mil yatakları için SKF, FAG, TIMKEN ve düşük hızlı mil yatakları için Harbin/Wafangdian/Luoyang Bearing Factory kullanılır.
  11. Ünite, ünitenin üretim süreci kontrolünü gerçekleştirmek için iki aşamalı bilgisayar kontrolünü benimser.Birimde hareketli program hesaplaması, geçiş dağılımı, düzenleme ve parametre optimizasyonu bulunur.Gerçek zamanlı işlem parametreleri ve anahtar algılama, görüntüleme ve alarm
  12. Eğimli Takoz ve Basamak ile Hadde Hattı Yüksekliğinin Hızlı Ayarı
  13. İş rulosu ara rulosunun hızlı rulo değişimi (yaklaşık 8 dakika)
  14.
  15. Ünite, hızı ölçmek için kodlayıcıyı tutarken, ikinci akış kontrolünü gerçekleştirmek ve bitmiş ürünün oranını iyileştirmek için ithal lazer hız ölçeri benimser
  16. Birim gerilimi doğrudan ithal tansiyometre, kapalı devre kontrol ve dijital ekran ile ölçülür
  17. Yüksek basınçlı AGC sisteminin, bükme rulo sisteminin ve yan rulo sisteminin ana bileşenleri ithal ürünleri benimsiyor;düşük basınçlı hidrolik sistemin bileşenleri, yerli ithal teknoloji ile üretilen iyi bilinen ürünleri benimser.
  18. Birim kalınlığı, Çin'de üretilen X-ray kalınlık ölçer ile ölçülür, kodlayıcı Almanya'dan P+F'dir ve yakınlık anahtarı Almanya'dan SICK tarafından yapılır.
  19. İş merdanesi, rijitliği artıran ve yandan eğilmeyi önleyen yan merdane desteği tarafından radyal olarak konumlandırılır.Eksen, uç destek kapısı tarafından konumlandırılır ve silindir tarafından kontrol edilir; bu, bitmiş ürün geçişinde on-line rulo değişimi için uygundur ve paslanmaz çelik haddeleme gereksinimlerini karşılar.
  20. Makaralı yatağın destek yatağı için yağ-hava yağlaması

850 4Hi Yüksek Hidrolik AGC Tersine Çevirmeli Soğuk Haddehane.

Çelik bobin parametreleri
çelik bobin malzemesi

paslanmaz çelik

Gelen SS bobin şeridi 550-750mm x 1.5-3.0mm
Gelen SS bobinleri 610mm İç Çap, 2000mm Dış Çap, 15T
Soğuk haddelenmiş bitmiş SS bobin şeridi 550-750 x 0,25-1,2 mm
Ters Haddehane parametreleri
haddehane hızı Maks 300m/dak
yuvarlanma kuvveti Maks 10000KN
Geri tepme gerilimi 120KN'ye kadar
Çalışma silindiri, orta silindir özelliği. Ф165 x 850mm
Destek silindiri özellikleri Ç730x800mm
Ana motor gücü 500KW x 2
Geri tepme motor gücü 500KW x 2
Elektrik kontrolü Hidrolik AGC, Siemens RA80 DC Sürücüler, PLC, X-ray Kalınlık Ölçme sistemi
Sıvı koşulları Dişli kutuları için ince yağlı yağlama, yatak yuvaları için petrol gazı yağlaması, hidrolik istasyonlar, haddeleme prosesi soğutma sıvısı sistemi
Otomatik silindir değiştirme Otomatik silindir değişimini gerçekleştirmek için hidrolik motor ve silindir sürücüsü

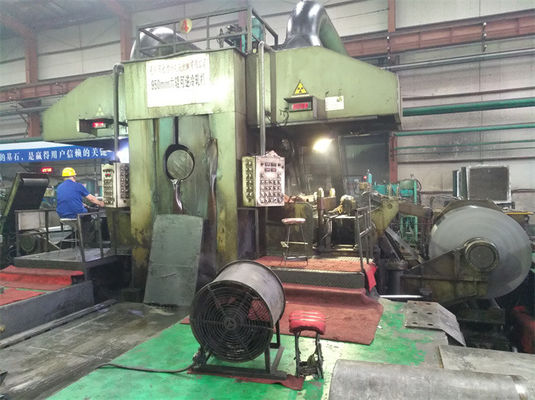

Paslanmaz Çelik İçin Dört Yüksek Ters Soğuk Haddehane Güç Tasarrufu Yüksek Verimlilik

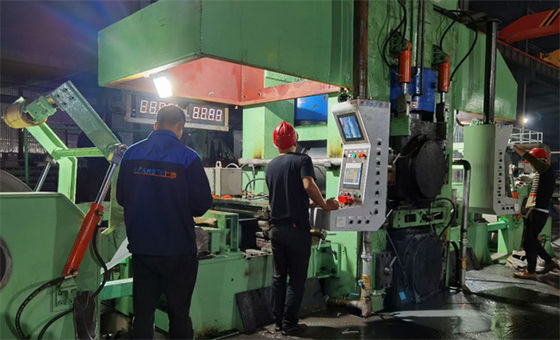

Paslanmaz Çelik İçin Dört Yüksek Ters Soğuk Haddehane Güç Tasarrufu Yüksek Verimlilik
