CR karbon çelik levhası için sarmaldan sarmal çelik kesme yeniden sarma hattı (Çifte kesme başları)
Sıcak yuvarlanan HR karbon çelik bobinleri, sıcak yuvarlama fabrikasından yapılan daha kalın çelik levhaları yelpazesidir. Soğuk yuvarlanmış çelik bobini, soğuk yuvarlamadan yapılan daha ince levhalardır, kalınlık aralığı genellikle 2 mm'den azdır,En az 0 civarında.2mm, kesme işlemi yüksek hassasiyetli yüksek hızda ve bu nedenle üreticidir. GI ve renkli levhalar genellikle CR çelik levhası tabanıdır ve aynı kesme makinesinde kesilmiştir.
Müşterilerin seçim yapabilmesi için çeşitli yapılandırma seçenekleri sunuyoruz, müşteri üretim planlarını anlatıyor
- Gelen ana bobin boyutları
- Bitmiş bebek bobinleri özellikleri
- Yıllık üretim
- Kırık hassasiyeti
Sonra kesme hızını, kesme hassasiyetini ve otomasyonunu hesaplıyoruz.
.
Bileşim ve Parametre:
1)Koil hazırlama eyer, 20T yük
2) Tek Mandrel uncoiler (508mm mandrel, 7.5KW baskı rulo ile)
3) Koil başını düzeltme ve kürekleme cihazı (hidrolik)
4) Çift sıkıştırma ruloları ve 5 rulo leveler ve bobin baş kesme (30KW AC, 160mm rulolar)
5) Çukur Akkumulatörü 1 (3m uzunluğunda, 3m derinliğinde, 2,0m genişliğinde)
6)Kırıcıdan önce yan kılavuz (300-1600mm ayarlanabilir aralığı)
7)Slitter ((Çifte başlı hızlı değişim isteğe bağlıdır), 220mm arbor, 110KW DC
8)kısım hurda ruloları (transmisyon tablosunun altında yer almaktadır) 4KW değişken frekans
9) Çukur akülatörü 2 (uzunluğu 3m, derinliği 5m, genişliği 1,6m)
10) önceden ayırıcı ve gerginleştirici, deflektör rulo (yun hissedilmiş gerginlik)
11) 508mm dikişsiz mandrel ile Separator baskı koltuğu ile Recoiler
12) Koil boşaltma arabası, 20T yük

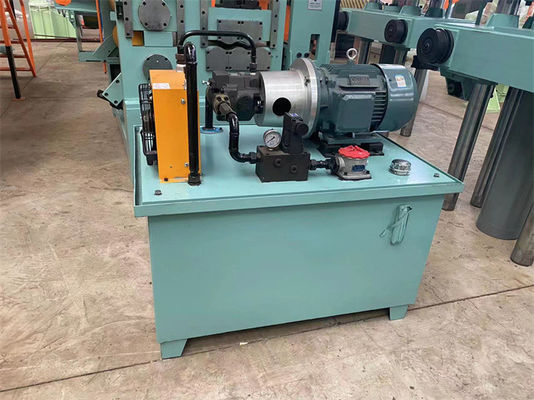

13) Hidrolik sistem, Pnömatik sistem (7.5KW değişken piston pompası)
14)Elektrik kontrol sistemi
Düzenleme Süreci:

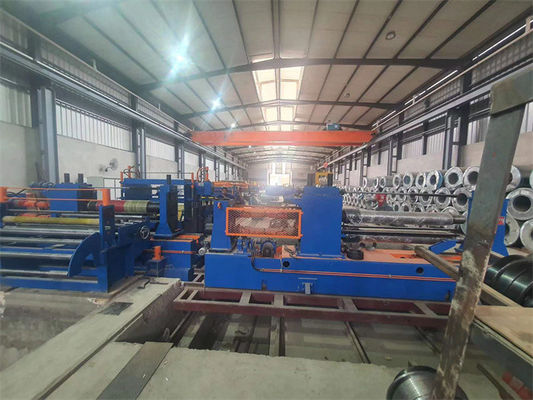

Bobin hazırlama eyer, Bobin yükleme arabası, Basın rulo ile tek mandrel uncoiler, bobin başı peeler, Pinch feeder & 5 rulo Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Çukur döngüsü 2, Tensiyoncu ve önceden ayırıcı, kesme ve deflektör yuvası, üst kol ayırıcı ile geri çekme, sarmal boşaltma arabası (dönüştürme)
Parametreler:
| Kesme hattı 0.3-3 X 1600 120mpm |
Parametreler |
| Gelecek çelik bobinler |
ID508mm, 610mm, OD1800mm, bobin ağırlığı 20T |
| Bitmiş bebek sargıları |
ID508mm, OD1800mm, bobin ağırlığı 20T maksimum |
| Ana bobin genişliği |
300-1600 mm |
| Bebek sargılarının genişlikleri |
50mm -1600mm |
| Kesim sayısı |
1 mm x 30 delik; 3 mm x 12 delik |
| Ana motorlar |
Kırıcı 110KW + Recoiler 132KW |
| Kesme bıçağı |
ID220 x OD340 x 15mm SKD11 HRC58-61 |
| Dönüştürücü mandrel |
508mm mandrel |
| Kullanılabilir seçenek |
Hızlı değişim çift kesiciler |
| Kesme hızı |
0-120mpm ayarlanabilir |
| Yapılandırma |
Siemens PLC, Parker Drive, Rexroth Valves |
| Kesme hassasiyeti |
Çatlak genişliği ±0,12 mm; Camber ±0,1 mm/m; bur kalınlığın %5'i; geri çekilme küpü <0,5 mm |
Yapılandırma:
| Bölüm |
Malzeme, İşleme, Marka |
| Çubuk, eksen, rulolar |
40Cr,HB250-275, yüzey HRC55-58 |
| Slitter gövdesi |
42CrMo dövme, HB280-300, yüzey MF HRC50-55, sert krom kaplama, yüzey cilalama |
| Çerçeve, tabanlar |
Q235-A,Q345 çelik levhaları kaynak, kızartma işlemi |
| Değişim kutusu gövdesi |
Q345 plaka kaynak, ısı işleme, kum patlatma, primer boyama |
| Dişliler: |
40Cr dövme çeliği, HB240-255, dişleri sertleştirilmiş, dişleri öğütülmüş |
| Rulo açma Rulo gerileme bölümleri: |
45# dökme çelik, kalınlaştırma, sert krom kaplama ve cilalama |
| Hidrolik pompa |
Yuken pistyon değişken pompası |
| PLC |
Siemens S200 |
| Yükleme |
HRB, ZWZ, SKF |
| Pnömatik parçalar |
Hava saldırısı, SMC. |
