Çelik Sac İçin Uzunluk Hattına Yüksek Hızlı Hafif Ölçer Kesim
Boy kesme metal rulo sac, parçalar halinde yassı çelik levhalar yapmak için önemli rulo sac işlemedir, biz boy kesme hattı makinesinin üreticisiyiz, yaklaşık 30 ülkeye boy kesme hatları tedarik ettik, gelen rulo saclar sıcak haddelenebilir , soğuk haddelenmiş, galvanizli çelik saclar, paslanmaz çelik saclar, alüminyum saclar, ince saclar ince tesviye ve hızlı kesim gerektirir.Sac düzlüğü +/- 1mm, hızlı durdurma kesme 2m x 28 adet/dak, uçta kesme 2m x 40 adet/dak.
Düzleştiricinin sürekli çalışmasında yüksek hız, servo uzunlukta besleme ve hızlı pnömatik kesme, istifleme hızı gelen kesilmiş sacları takip eder, 2mm x 1250 x 15T bobin için kesmek 20 dakika, bir bobin yaklaşık 40 dakika sürer.
Düzen
İki set bobin hazırlama eyeri, geri gerdirmeli tek mandrel açıcı, bobin kafası presi ve soyucu, 4 yüksek seviyeleyici, çukur halkası, merkezi kılavuz, filme ile servo uzunluk sabitleme, kesme, sevk bandı tablası, bir veya iki set istifleyici.
Kompozisyon
- Bobin yuvası, bekleme için bir veya iki bobin saklayın, 20T yükleyin
- Bobin yükleme arabası.rulo açıcı mandreline, yukarı-aşağı kaldırma ve ileri-geri yürüme bobini yükleyin.
- Tek mandrelli rulo açıcı: standart Ф508mm için hidrolik genleşme mandreli, stabil rulo açma ve tesviye için geri gerilim motoru kurulur, rulo merkezinin ceterline olmasını sağlamak için rulo açıcı tabanını merkezileştirir.

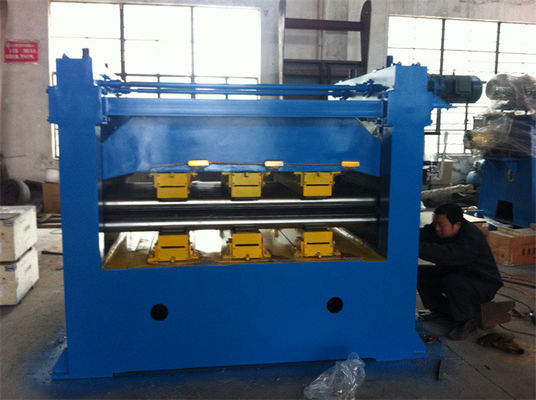

- 2+15 Makaralı Rampa: 4Hi, 4 sıra yedek makaralı, 75KW DC.
- 7Servo Uzunluk Ölçümü (veya Film Laminasyonlu): Servo uzunluk ölçümü (servo motor ve kontrolör tarafından tahrik edilen 2+5+2 silindir), film laminasyonu için PU kaplı kıstırma silindirleri ile
- Pnömatik Hızlı Durdurucu Makas: krank milini aşağıdan yukarıya kesme, alt bıçak v şeklinde.
- Bantlı Konveyör: bitmiş tabakaları istifleyiciye iletin

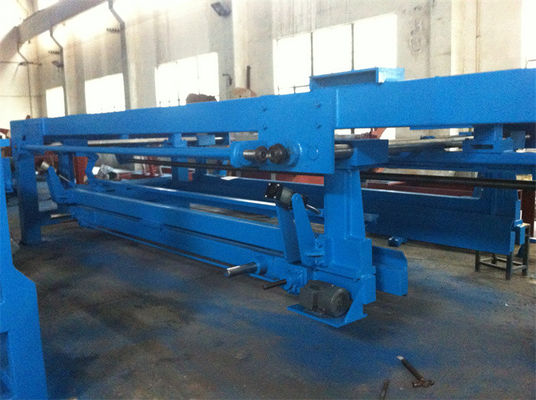

- İstifleyici: istifleme yükü 5T.
- Sheets Car: Sayfaları teslim edin, ardından paketleyin.biri çalışan diğeri bekleyen iki araba olabilir.
parametreler:
| Uzunluğa göre kesilmiş yüksek hızlı hafif gösterge |
parametreler |
| Çelik rulo sac kalınlığı (mm) |
0,2-1,5 mm, 0,25-2,0 mm, 0,3 -3,0 mm, 0,4-4,0 mm |
| Çelik rulo sac genişliği (mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Açılma yükü( MT) |
10T, 15T, 20T |
| hat hızı (mpm) |
80m/dak |
| Kesme Hassasiyeti (mm) |
±0.50mm /2m uzunluk
|
| Tesviye hassasiyeti |
≤±1,0 mm/m2 |
| Kesme çapakları |
≤%3 kalınlık |
| İstifleme hassasiyeti |
≤1,0 mm genişlik, ≤1,5 mm uzunluk, |
| Toplam güç (KW) |
100KW ~ 130KW ~ 150KW |
| Arazi alanı (U x G) |
25m x 10m |
Yüksek hızlı boy kesme müşterilerimiz:
Malezya, KSA, BAE, Nijerya, Cezayir, ABD, Rusya, Etiyopya, Mısır vb.

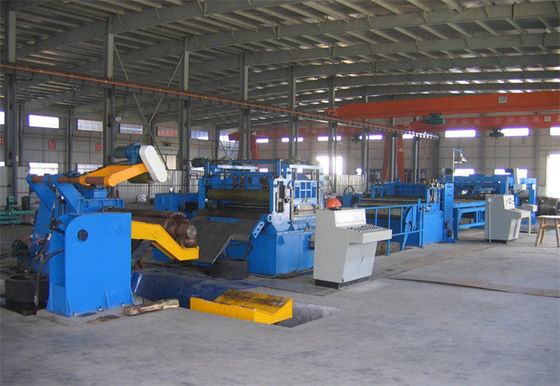

Fotoğraflar:
