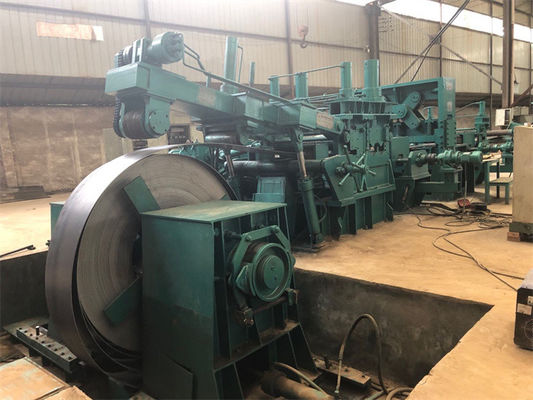

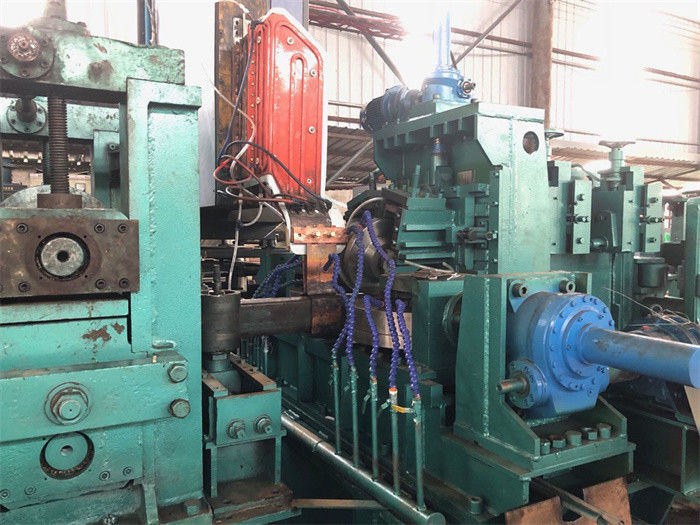

API Çelik Boru Kaynak ERW Petrol Boru Üretim Hattı ( HG 219)
Product Details
ERW Petrol Tüp Üretim hattı
API Çelik Boru Kaynak ERW Petrol Boru Üretim Hattı ( HG 219)
Sargı açma → Şerit Doğrultma → kesme ve kaynak masası → Yatay spiral Biriktirme → kusur tespiti → Şekillendirme → HF kaynağı → Çapak alma (dış ve iç) → parlatma → çevrimiçi dikiş algılama → MF tavlama → hava soğutma → su soğutma → Boyutlandırma → Boru Doğrultma → Uç Kesme → rulo tablası → uç frezeleme → hidrostatik test → gözden geçirin → kontrol edin → ölçün → boyama işareti → paketleme
Yatay rulo çerçeve ve Dikey rulo çerçeve:
Şekillendirme aşaması: 8 set yatay rulo çerçeve, bunlardan 2'si döner tiptir.
7 takım dikey rulo çerçeve, 5 tanesi döner tiptir.
Boyutlandırma aşaması: 4 set evrensel rulo çerçeve, 4 set dikey rulo çerçeve.
doğrultma aşaması: 2sets 4rolls türk kafası
HG219 Boru Üretim Hattının Ayrımı:
| İşlenmemiş içerikler | |
| düşük karbonlu çelik, düşük alaşımlı çelik, HR veya CR. Çekme mukavemeti: σb≤600Mpa Verim noktası: σs≤315MPa 2.0-8.0 x 800mm, ID508mm OD1800mm, 12T |
|
| Bitmiş Borular | |
|
Yuvarlak boru boyutu:Φ89~Φ219mm* 2mm ~ 8mm 60×80mm~240×160mm * 2,5mm~7,0mm |
|
| Makine Parametreleri | |
|
Açıcı, hidrolik genleşme, havalı fren, 12T yük Bobin başı açıcı ve düzleştirici: 30KW Sıcak sürtünmeli uçan testere, 150KW, hidrolik rotasyonlu kesme Hidrostatik test: parça başına 5-20 saniye, |
ERW Boru Makineleri Özellikleri:
| Modeli | Boru boyutu | HF kaynak makinesi (KW) | Motor gücü (KW) | Hız (m/dak) |
| mm x mm | ||||
| HG16 | F(7-20) x (0,2-0,5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0,35-1,3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0,6-2,0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0,8-2,5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0,8-3,0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1,5-4,5) | 300 | 132x2 | 30-80 |
| HG114 | F(38-127) x (1,5-4,5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
