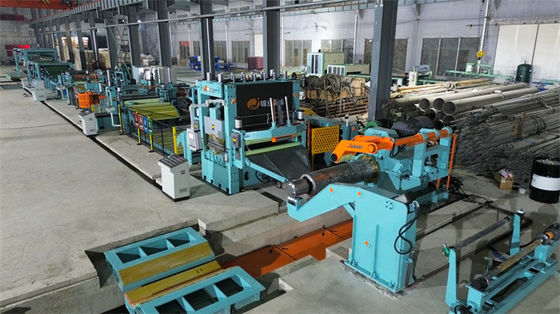

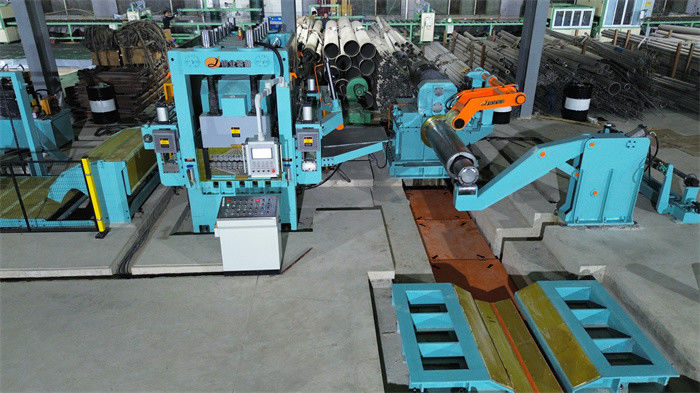

Stainless Steel Sheet Servo Cut To Length Line With Edge Trimmer (Konuç kesicisi ile uzunluk çizgisine kesilen paslanmaz çelik levhası servisi)

Stainless Steel Sheet Servo Cut To Length Line With Edge Trimmer (Konuç kesicisi ile uzunluk çizgisine kesilen paslanmaz çelik levhası servisi)
Basic Properties
country of origin
Wuxi, Çin
Brand Name
Jinye
sertifika
ISO
PRODUCT MODEL
JY(0,3-3) x 1650
Trading Properties
MOQ
1 takım
Packing
4 adet 40HC
period for dispatch
120-180 gün
payment method
L/C, T/T
Supply Capacity
yılda 15 satır

Product Details

Vurgulamak:

ss uzunluğa kesme hattı makinesi

,

Yaprak uzunluğa kesilmiş hat makinesi

,

5000 mm uzunlukta kesilmiş çizgi makinesi

Name: paslanmaz çelik levha servo uzunluk çizgisine kesim
Material: Paslanmaz çelik 304, 316
Sheet Thickness: 0,3-3 mm
Sheet Width: 500-1650 mm
Sheet Length: 500-6000mm
Cutting Speed: 30pcs/min x 2m
Coil ID: 508mm
Coil Weight: 20 ton
Length Tolerance: +/-0,5 mm
Flatness: 1 mm/m2
Stackers: Çifte.
Cutting: Servo sürücü
Leveler: 6 Yüksek
Uncoiler: Hidrolik tek mandrel
Product Brief
Paslanmaz çelik levha servo kenar kesicisi ile uzunluk çizgisine kesmek Servo Cut to Length Line, sarma ve düzeltmeden sonra çelik sarmalarını uzunluklarına kesen bir üretim hattı, sarma, düzleyici, NC uzunluk besleyici, yüksek hızlı servo kesme,Çift yığınlı., vb. sarkıtıldıktan sonra, çelik levha 6 ...
Product Description

Paslanmaz çelik levha servo kenar kesicisi ile uzunluk çizgisine kesmek

Servo Cut to Length Line, sarma ve düzeltmeden sonra çelik sarmalarını uzunluklarına kesen bir üretim hattı, sarma, düzleyici, NC uzunluk besleyici, yüksek hızlı servo kesme,Çift yığınlı., vb. sarkıtıldıktan sonra, çelik levha 6 yüksek düzeltme, sensör kontrol döngüsü, uzunluk besleyicisi levha uzunluğunu ölçer ve levhanın uzunluğunu ayarlamak için kesme kontrolü ile geçiyor;Kemer taşıyıcı kesilmiş levhayı ilk yığıcıya teslim eder. Makara masası otomatik olarak yığılmış levhaların yüksekliğini arttırarak aşağı iner.Yapraklar ayarlanmış miktarı ulaştığında, panel üzerinde düğmeye basın ikinci yığmacıya taşıyan sayfayı değiştirmek için.Ardından çıkış yuvası levhaları operasyon tarafına teslim eder.Bu şekilde, bir çelik sarmal kesimi durmadan devam eder.

Tasarım

- Hayır, hayır. Tasarım Qty
1 Bobin hazırlama eyer 1 çift
2 Bobin yükleme arabası 1 set
4 Çıkartıcı + Çıkartıcı yuvarlayıcı + kağıt sargıcısı 1 set
5 6hi düzeltme + iş ruloları temizleyici 1 set
6 Cascade roll loop1 1 set
7 Yan kılavuz 1 set
8 NC Servo besleyici
9 Çift taraflı film / elektrostatik kağıt laminatörü
10 Servo kesme 1 set

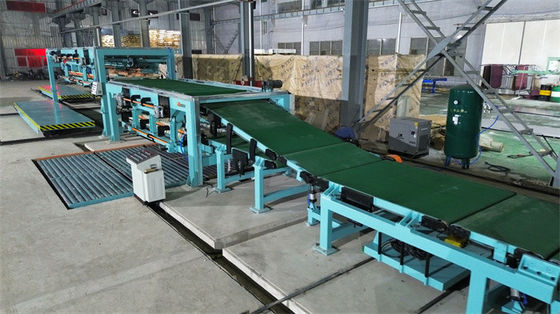

11 Taşıma kemeri + atık bez arabası 1 set
11 Çifte yığma makineleri 1 set
12 Çıkış rulo masaları 1 set
13 Hidrolik sistem 1 set
14 Pnömatik sistem 1 set
15 Elektrikli kontrol sistemi 1 set



Parametreler

0.4-3 x 1600 servo kesim uzunluk hattı

Giriş malzemeleri:

- Hayır, hayır. Ürün Parametreler
1 Malzeme HR,CR,GI çelik
Paslanmaz çelik 1,5 mm'den az
2 bobin plaka kalınlığı 0.4-3.0mm
3 Bobin plakanın genişliği 300-1600 mm
4 Bobinin dış çapı ≤ Φ2000mm
5 Bobinin iç çapı Φ508mm Φ610mm
6 Max bobin ağırlığı 25T
7 Mekanik özellikler Yumuşak çelik,
Çekim gücü σb≤350N/mm2 Çekim gücü σs≤550N/mm2
Çekim gücü σb≤510N/mm2 Çekim gücü σs≤780N/mm2



Makine performansı:

- Hayır, hayır. Ürün Parametreler
1 Kesme uzunluğu

Stacker1, 300-3000 mm/

Dökücü2, 400-6000mm


2 Kesim uzunluğu toleransı L=2m≤±0.3mm(2.0mm)
3 Çapraz uzunluk toleransı L=2m≤±0,5mm(2,0mm)
4 düzeleme doğruluğu ≤±1,2 mm/m2

5 Yükleme yüksekliği Yastık ahşap 700mm, en fazla 5T.
6 - Çürükleri keserken. Kalınlığı ≤1,0 mm, ≤0,03 mm
1,0 mm'den fazla, kalınlığının % 3'e kadar olan burrs
7 Yükleme hassasiyeti Katmanlar arasındaki sapma: ≤1,0 mm genişlik, ≤1,5 mm uzunluk
Yükleme yüksekliğindeki sapma <3 mm 500 mm yüksekliğe
8 Kesme hızı 0-60m/min
Yaprak uzunluğu ((mm) Kesim süreleri ((pcs/min)
1000 mm 50 adet.
2000mm 30 adet
3000 mm 20 adet.
4000 mm 15 adet.
6000 mm 10 adet
9 Toplam güç yaklaşık 240KW
