10-50m / Min ERW Boru Yapma Makinesi Kare Dikdörtgen Çelik Boru Değirmen Makinesi

10-50m / Min ERW Boru Yapma Makinesi Kare Dikdörtgen Çelik Boru Değirmen Makinesi
10-50m / Min ERW Boru Yapma Makinesi Kare Dikdörtgen Çelik Boru Değirmen Makinesi 10-50m / Min ERW Boru Yapma Makinesi Kare Dikdörtgen Çelik Boru Değirmen Makinesi

Büyük resim :  10-50m / Min ERW Boru Yapma Makinesi Kare Dikdörtgen Çelik Boru Değirmen Makinesi

Ürün ayrıntıları:
Menşe yeri: Wuxi, Çin
Marka adı: Jinye
Model numarası: Kare 200x200
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 takım
Ambalaj bilgileri: 10 X 40HC
Teslim süresi: 120-150 gün
Ödeme koşulları: T/T
İletişim

10-50m / Min ERW Boru Yapma Makinesi Kare Dikdörtgen Çelik Boru Değirmen Makinesi

Açıklama
İsim: Kare Dikdörtgen Çelik Boru Değirmen Makinesi Giriş: düşük karbonlu çelik, düşük alaşımlı çelik şeritler
Çıktı: 80x80 - 200x200mm kare borular Üretim hızı: 10-50m/dak
Arazi alanı: 120m x 10m HF kaynakçı: Katı hal 500KW
kesme: Sinek testeresi takım: cr12 merdaneler
şekillendirme teknolojisi: Doğrudan Meydana Silindir Mili: Yatay 150mm
Vurgulamak:

50m/dak ERW Boru Yapma Makinesi

,

10m/dak ERW Boru Yapma Makinesi

,

Dikdörtgen Çelik Boru Değirmen Makinesi

Kare Dikdörtgen Çelik Boru Değirmen Makinesi Doğrudan Kareye



“Doğrudan Kareye” Şekillendirme Teknolojisi

Doğrudan çelik şeridi yuvarlayın ve Kare ve Dikdörtgen haline getirin, kaynak yapın ve ardından bitmiş boruları elde etmek için başları açın.Tüm kare ve dikdörtgen boruları yapabilen eksiksiz bir kombine silindir seti, ekonomik ve pratiktir.Rulo şekillendirme işlemi, kare veya dikdörtgen boruları, bir dizi kombine silindir tarafından otomatik olarak ayarlanan, birbirleri arasında bir profil paketi olarak alır.



Doğrudan Kare avantajları:

  1. Yuvarlaktan kareye ve dikdörtgene dönüştürmeyle karşılaştırıldığında, bu yol enine kesitin köşe kenarındaki şekil için daha iyidir, boru iç yarıçapı daha küçüktür ve kenar düzdür, görünüm güzeldir.
  2. Ve tüm hat yükü daha düşüktür, özellikle boyutlandırma üzerindeki yük daha düşüktür.
  3. Çelik şeridin genişliği, yuvarlak kare ve dikdörtgene göre yaklaşık %2,4-3 daha küçüktür ve malzeme tasarrufu sağlar.
  4. Çok noktalı bükme yolunu benimser, eksenel kuvveti ve yan aşınmayı önler, aynı kalitede şekillendirme adımlarının sayısını azaltır, bu arada güç israfını ve merdane aşınmasını azaltır.
  5. Şekillendirme standlarının çoğunda kombine tip silindiri benimser, bir silindir setinin farklı boyutlarda düzinelerce kare ve dikdörtgen boru üretebileceğini fark eder, böylece silindirin depolanmasını azaltır, silindirde yaklaşık %80 maliyet tasarrufu sağlar, silindir devri olur daha hızlı, bir yeni ürün tasarım süresi daha kısa..
  6. Yüksek frekanslı kaynak, yuvarlak boru kaynağıyla aynı şekilde kare / dikdörtgen boru üstünün üstünde gerçekleşir.

Kare 200x200 Boru Üretim Hattı:

Kompozisyon Yapılandırma parametreler
açıcı Hidrolik genleşme, çekme silindiri 1,5- 6 x 320-800mm ID508, OD2000 15T
Tutam besleyici, düzleştirici çift ​​kıstırma ruloları, 5 makaralı düzleştirici Φ183*900mm sıkıştırma rulosu, Φ120*900mm doğrultma ruloları
kesme ve kaynakçı Hidrolik kesme, CO2 gazı korumalı kaynak H13 bıçaklar, 6 x 800 mm 4 dakikalık maksimum döngü.
Yatay Spiral akümülatör Kıstırma beslemesi ve pasif çıkış φ8m besleme 160m/dak, 90KW
şekillendirme makinesi parçalanma şekillendirme ve fin-pass şekillendirme 7 takım yatay rulo, 2 dikey rulo 160KW
Kaynak ve soğutma dikiş kılavuzu, HF kaynak sıkma, çapak alma, soğutma turks dikiş kılavuzu, 500KW katı hal kaynak makinesi, 5 rulo sıkma, 2 adet çapak sıyırma, 6m soğutma tankı
boyutlandırma makinesi türk kafası 1 dikey rulo, 4 yatay rulo ve 4 takım Türk kafası, 160KW
Sinek kesme testeresi Orbital Frezeleme Çift kanatlı NC kontrolü, Inovance AC servo motorlar 65KW
Çıktı rulo tablosu zincir şanzıman 20m
Otomatik istifleyici ve paketleyici İsteğe bağlı
Toplam güç   1200KW

ERW Boru Makineleri Özellikleri:

Modeli Boru boyutu HF kaynak makinesi (KW) Motor gücü (KW) Hız (m/dak)
mm x mm
HG16 F(7-20) x (0,2-0,5) 60 22 80-140
HG25 Ф(8-32)x(0,35-1,3) 100 45 70-130
HG32 Ф(15-50) x (0,6-2,0) 150 110 60-120
HG50 Ф(20-63)x(0,8-2,5) 200 160 50-100
HG63 Ф(20-76)x(0,8-3,0) 250 200 30-90
HG76 Ф(25-80) x (1.2-4.0) 300 110x2 30-80
HG89 Ф(32-102)x(1,5-4,5) 300 132x2 30-80
HG114 F(38-127) x (1,5-4,5) 300 160x2 30-70
HG125 Ф(50-165)x(2.0-5.0) 400 185x2 20-60
HG165 Ф(76-165)x(2.0-6.0) 600 200x2 15-50



Boru fabrikası elektrik sisteminin konfigürasyonu

  • 1. Parker DC sürücüsü tarafından kontrol edilen DC motor tarafından boru şekillendirme ve boyutlandırma
  • 2. Baoding'de yüksek frekanslı kaynak ekipmanı yapılır
  • 3. Uçan testere kontrol sistemi Contor'dur
  • 4. Açıcı ve akümülatör için bir operatör konsolu

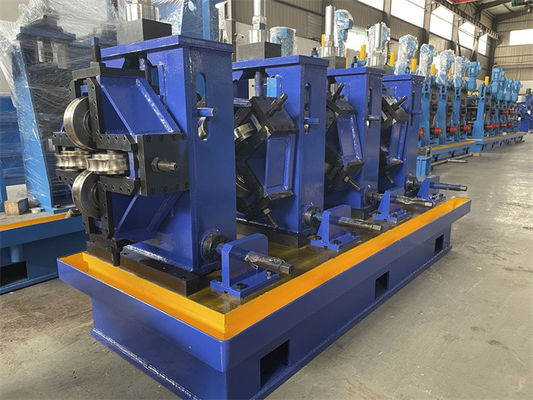

10-50m / Min ERW Boru Yapma Makinesi Kare Dikdörtgen Çelik Boru Değirmen Makinesi 0

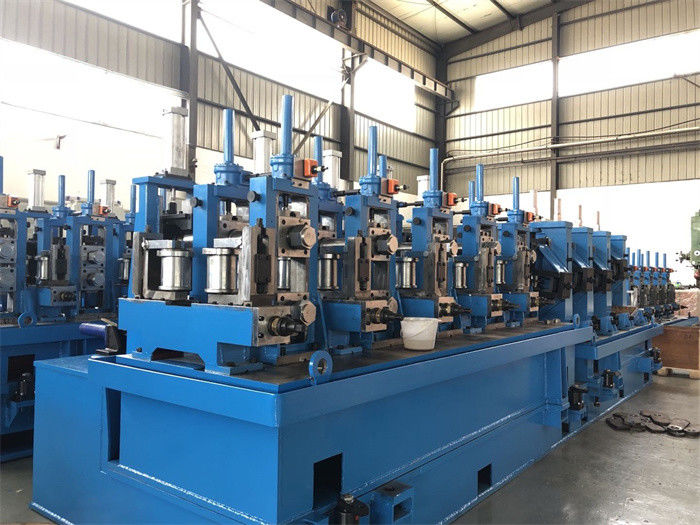

10-50m / Min ERW Boru Yapma Makinesi Kare Dikdörtgen Çelik Boru Değirmen Makinesi 110-50m / Min ERW Boru Yapma Makinesi Kare Dikdörtgen Çelik Boru Değirmen Makinesi 2
