Alüminyum Rulo Sac Fly Shear Uzunluk Hatlarına 300-1600mm Genişliğe Kesildi

Uzunluk Hattı Hafif Göstergesine Yüksek Hızlı Çelik Sac Kesim

Bobinlerdeki alüminyum levhalar genellikle gövdede daha yumuşak ve yüzeyde pürüzsüzdür, saf alüminyum veya alüminyum alaşımı olabilir.en sık 1xxx, 3xxx, 5xxx, 7xxx serisi alüminyum levhalar.Akma dayanımı ≥65Mpa, çekme dayanımı 170-305Mpa Rulo levhalar tam yumuşak (O durumu), yarı sert (H24), tam sert (H18) olabilir.

Alüminyum rulo sac özellikleri

Alüminyum levha özellikleri:

karakterler:

Alüminyum rulo levha karakterlerine göre, boydan kesme hattı uçtan uca kesim tipi olmalıdır.

1. rulo işareti olmadan durmadan sürekli olarak alüminyum levhayı yassılaştırın
2. servo tutam besleme sac yüzeyine zarar verir, uçarak kesme buna ihtiyaç duymaz
3. istifleme sistemi sacları zarar vermeden parça parça alır.
4. Yumuşak alüminyum levhaları yüksek hassasiyetle tesviye etmek için uygun 6 hi tesviye makinesi
5. otomatik konsol açıcı verimli ve hassastır.

Kompozisyon

• 1. Bobin depolama eyeri, bir veya iki alüminyum bobin saklayın
• 2. Bobin yükleme arabası.eyerden bir bobin alın ve bobin açıcıya bir bobin yükleyin
• 3. Tek mandrel açıcı: standart Ф508mm için hidrolik genleşme mandreli, hidrolik merkezi ayarlama, kağıt soyucu ile.
• 4. Bobin kafası bastırma silindiri, soyucu kürek plakası: bobin kafasını açıcıdan açmak ve tutam besleyiciye göndermek için
• 5.2+17 Silindir Düzleştirici: 6Hi, 2 katlı iş silindirleri, 2 katmanlı orta silindirler ve 2 katmanlı destek silindirleri, düzleştirici ve bobin açıcı arasında geri gerilim faydalıdır.
• 6. Çukur Akümülatörü veya transmisyon rulo tablası: Düzleştiricinin sürekli çalışmasını sağlamak için çukurda tabaka biriktirir, transmisyon rulo tablası da senkronize sinek kesmede kullanılabilir.
• 7. Servo Uzunluk Ölçümü (ve Film Laminasyonu) ile çift silindir çiftleri: Film laminasyonu için PU kaplı kıstırma silindirleri ile servo uzunluk ölçümü (bir çift kıstırma silindiri veya servo motor ve kontrolör tarafından tahrik edilen 2+5+2 silindir yapısı)
• 8. Uçlu kesme, vidalı çubuk kılavuzlu: kesme frekansı sac uzunluğuna bağlıdır, aşağıdan yukarıya doğru hidrolik kesme.
• 9. Bantlı Konveyör: Bitmiş tabakaları istifleyiciye iletin
• 10. İstifleyici: sacları parça parça alma ve kaldırma masasına istifleme, 5T istifleme yükü.
• 11.Sayfa Arabası, çıkış rulosu tablosu: sayfaları teslim edin, ardından paketleyin.biri çalışan diğeri bekleyen iki araba olabilir.
• 12.Hidrolik sistem: 11KW dişli pompa 12Mpa basınç sağlar.
• 13.Elektrik Kontrol Sistemi: Eksiksiz ve güvenli fonksiyonlara sahip bir elektrik panosu ve iki operatör paneli (servo ölçüm, PLC, HMI ve istifleme için bir konsol, bobin açma ve tesviye için bir konsol)

parametreler:

Düzen süreci:

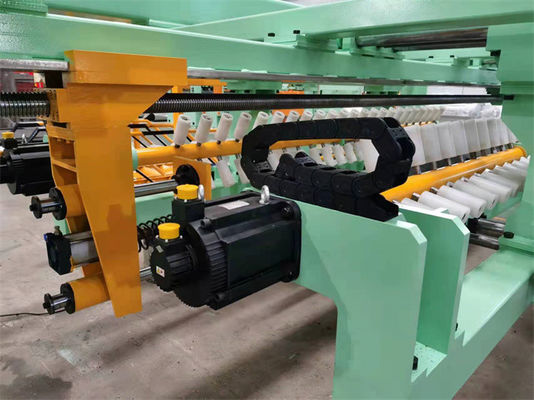

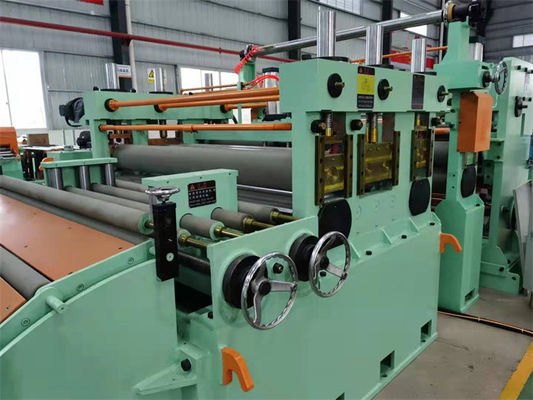

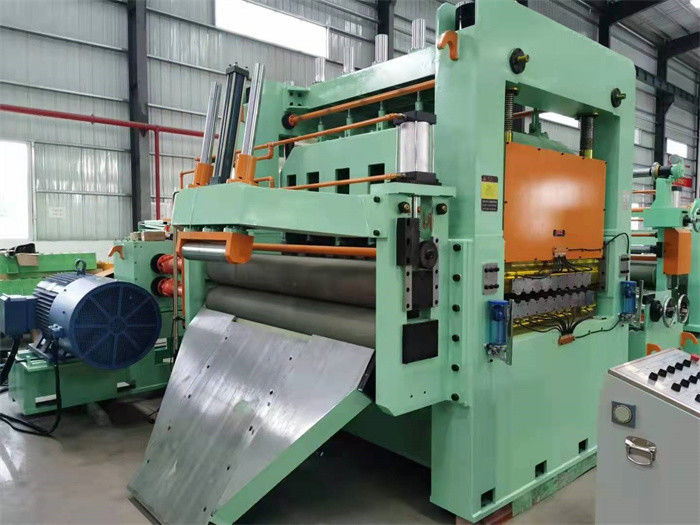

Fotoğraflar:
