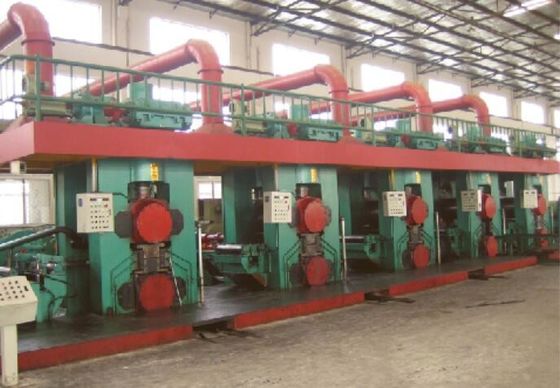

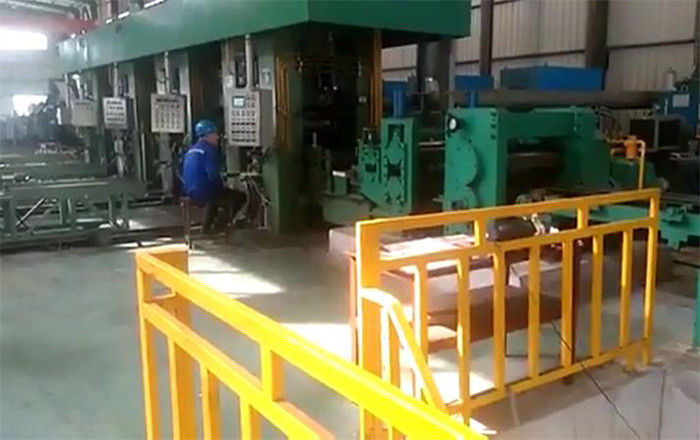

AGC AFC APC CPC Sargı Açma ile Tandem Soğuk Haddehane Hattı

AGC / AFC / APC CPC Rulo Çözme ile Tandem Soğuk Haddehane Hattı

Kompozisyon:

1. Hidrolik genleşme Açıcı Bir Set
2. İki rulolu sıkıştırma, beş rulolu düzleştirme cihazı Bir Set
3. Kaynak ve kesme aparatı Bir Set
4. Yer Tipi Spiral Döngü Bir Takım
5. Giriş işleme platformu Bir Set
6. Ana değirmen: Altı Set 4Hi Soğuk Değirmen
7. Kalınlık göstergesi Altı Set
8. Gerginlik ölçer Beş Set
9. Çıkış işleme platformu One Set
10. Hidrolik genleşme Recoiler: Bir Set
11. Yerel işletim kutusu: Altı Set
12. Merkezi işletim konsolu Bir Set
13. Hidrolik istasyon: Üç Takım
14. İnce yağ istasyonu İki Takım
15. Emuslfied soğutma sistemi Bir Set

Akış:

Hidrolik Yükleme arabası → Hidrolik genleşme açıcı → Beş silindirli doğrultma makinesi → Kaynak ve kesme platformu → giriş işleme platformu → Ana Değirmen (6 set 750 4Hi Soğuk Değirmen) → çıkış işleme platformu → Hidrolik genleşme Sarıcı → Hidrolik Boşaltma arabası

parametreler:

AGC kontrolü:

Otomatik kalınlık kontrol sistemi, kalınlık ölçer, elektrik kontrol kabini ve kalınlık sapmasını düzeltmek için aktüatörden oluşur.Kalınlık ölçer, şerit kalınlığını sürekli olarak ölçer, bir taraf gösterir ve kalınlık sapmasını kaydeder, diğer taraf elektrik kontrolüne kalınlık sapma sinyali girer.Kontrol kabini, kalınlık farkı sinyaliyle ilgilenir, aktüatöre kalınlığı düzeltmesi için komut verir, aktüatör, silindir aralığını motor veya hidrolik silindirlerle değiştirmek için değirmenin aşağı doğru bastırılmasını ayarlar veya geri sarıcı armatür akımını değiştirerek geri tepme gerilimini ayarlar, böylece şerit kalınlığı düzeltilir.Kalınlık kontrolünü gerçekleştirmek için yay denklemi ve elastik uzama eğrisi.

AGC'nin kontrol modları:

1. Her bir yan boşluk kontrolü: her bir yan silindirin boşluğunu kontrol etmek, silindir yapmak ve her bir AGC hidrolik silindiri devreye almak için
2. Her iki taraftaki yuvarlanma kuvveti kontrolü: silindiri işaretlemek için her bir taraftaki yuvarlanma kuvvetini kontrol etmek için.
3. Ortalama boşluk kontrolü: pozisyon modeli yuvarlanması için ortalama boşluğu kontrol etmek için.
4. Eğim kontrolü: iki tarafın boşluk eğimini kontrol etmek, sac düzlüğünü ve sapmasını ayarlamak için.
5. Toplam yuvarlanma kuvveti kontrolü: yuvarlanma kuvveti modelinde toplam yuvarlanma kuvvetini kontrol etmek için.
6. Etkin boşluk kontrolü modunda, boşluk eğimi kontrolörü etkinleştirilerek iki tarafın boşluğu aynı olur; etkin döndürme kuvveti kontrol modunda, döndürme kuvveti farkı denetleyicisi etkinleştirilerek iki tarafın da aynı döndürme kuvveti sağlanır.Ortalama boşluk kontrolü, mevcut değeri ve rampa takibini ayarlayarak farklı modeller arasında darbesiz geçişi gerçekleştirmek için varsayılan kontrol modudur.
