Li-ion batarya endüstrisi için ince çaplı kesme hattı kesme makinesi süper hassasiyet

Limon iyonlu batarya endüstrisi için süper hassasiyetli ince çaplı kesme hattı kesme makinesi

Süper hassasiyetli süper hızlı ince levha kesme hattı şirketimizin kapasitesini gösteriyor, hız en fazla 300m/min kadar olabilir, süper hassasiyetli şerit şeritleri doğrusal, küçük burr,Çatlak genişlik toleransı 0'da.05mm, kalınlığı min. 0.05mm için çok ince olabilir ancak genellikle 0.10mm üzerinde. Özel gereksinimlerinizi sağlamanızı istiyoruz, sonra sizin için makine önerisi yapabiliriz.

Karakterler:

1. Bobine depolama eyer: bobini eyer üzerine hazırlayın, bobin arabası (trolley) bobinin altına girip yukarı kaldırabilir,Bu, yukarıdaki vincin çalışma süresini azaltır ve vincin doğrudan vinci vinç arabasına koyduğunda çelik bobinin hasar görmesini önler..
2. Bobin yükleme arabası: ya zemin tipi bobin arabası ya da çukur tipi, bobinlerin etkili bir şekilde bobin açma mandreline yüklenmesini sağlar.

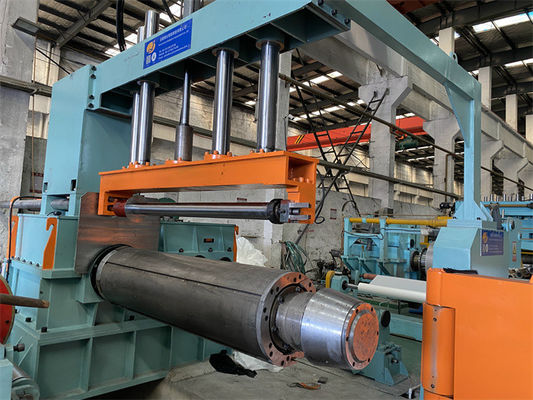

3. Tek mandrel çıkartıcı: 508mm dikişsiz mandrel için uygun hidrolik genişleme mandrel ve daha büyük ID bobinlerini çıkartmak için ek segmentler veya kauçuk koltuk kurabilir.Mandrel üzerindeki yük farklı boyutlu metal bobinlerle değişir.
4. bobin başı çekiş baskı kolu, peeler kürekleme plağı: bobin başını açmak ve sıkıştırma besleyicisine göndermek için birbirleriyle işbirliği yapın.
5. Pinch feeder (seyahat türü): Filtrasyonda bobin kafasını otomatik modda kesicinin önüne gönderir, kesicinin sürekli olarak akülatör döngüsüne bant göndermesi ile senkroniz edilir.
6. 1# ilk toplayıcı döngüsü zeminde: otomatik motor zinciri yukarı-aşağı kaldırma köprüsü, ince levhaların özenleme aşamasında geçmesine izin vermek için, otomatik modda,çip besleme ve kesme hızını senkronize etmek için döngü çukurunda çelik yolculuk biriktirmek, pit duvarlarındaki elektrikli gözlerle geri bildirim için.
7. Basın makine ve yan kılavuz ((seyahat türü): kesme makinesinin merkezinde yatay ve dikey olarak çelik şeridi kılavuzlamak. çelik şeridin genişliğine otomatik olarak yan kılavuzu ayarlamak.

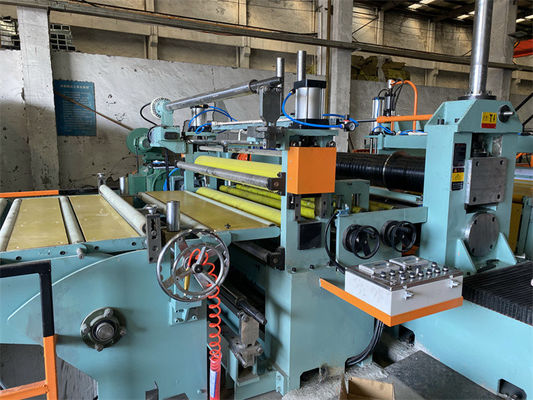

8. Slitter: bir çift paralel bıçak çubuğu, bir hareketli kesicinin ayağı, bir sabit kesicinin ayağı, AC sürücüsü tarafından kontrol edilen vidalama mekanizması, tahrik ve şanzıman içerir.
9. Kenar hurda sargı: çevrimdışı ayrı rüzgar hurda, hurda rahatça çukura düşer.
10. 2 # akülatör döngüsü çukuru: 1 # akülatör çukuru ile aynı yapı, kesme ve geri çekilmenin senkroni hızını garanti etmek için, yarık şeritleri asla döngüye karışmaz.
11. Gerginlik ve hız ölçüm ünitesi: hidrolik yün filtri tipi ve çift tekerlekli tip geri çekilme gerginliği, geri çekilmeden önce hat hızını ölçmek için kodlama.
12. Deflector yuvarlak ve önceden ayırıcı: geri çekilmeden önce, çelik şeritleri sırayla ayırın ve rehber şeritleri geri çekilme mandrel nipperine yönlendirin.
13. Üst kol ve geri çekilmeyi ayırma: iyi geri çekilmeyi sağlamak için dikişsiz mandrel, kenar farkı ± 0.05mm.
14. Elektrikli kontrol sistemi: Siemens PLC, kesme hattını yüksek hızda çalışan 300m/dakikada kontrol eder.

Parametreler:
