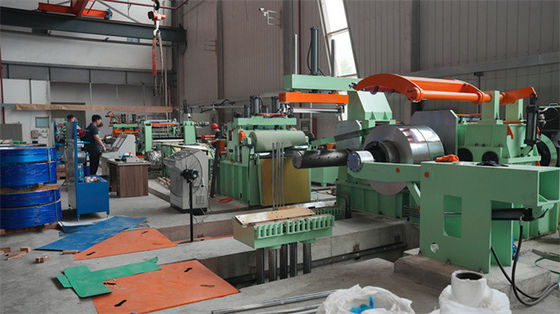

Precision Steel Coil Slitter, paslanmaz çelik kesmek için kesme hattı makinesi 2 x 850
Müşteri için aşağıdaki karakterlerle 0.2-2 x 850 kapasiteli paslanmaz çelik bobin kesme hattı tasarlıyoruz ve yapıyoruz:
1. Arka gerilimli kantilever çıkartıcı
2- Deflektör yuvasını sık ve kes.
3. İki döngü çukurları önce ve sonra kesicinin
4. Kırma işleminden önce film laminasyonu
5. dikey hurda sargı online
6Plaka gerilimi ve ayırıcı
7 Çift mandrelli geri çekme

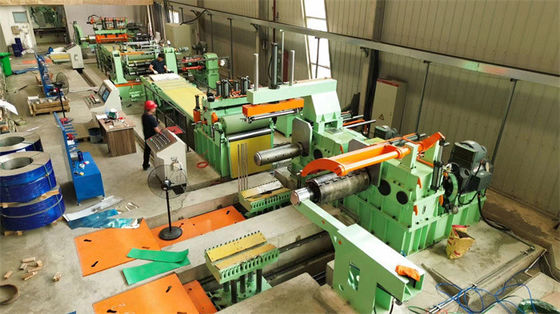

Bir çelik kesme hattında, uncoiler makinesinin, slitter makinesinin ve recoiler makinesinin çekirdek üniteleri vardır.
- Rulo açma makinesi: çelik bobini rulo açma mandreline yükleyin, rulo başını açın ve ruloyu kesme işleminde çözün.

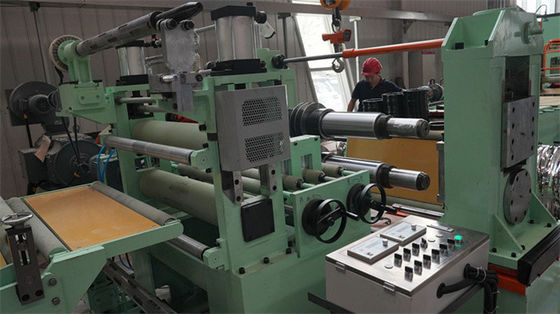

- Kırma makinesi: çelik şeridi boylamlı olarak kesmek için dairesel dönen bıçaklar takmak için çift arborlar, motor ve vites kutusu iki arborı tahrik eder,Üst kanatın basıncı motor ve solucan aleti ile ayarlanır..
Kesme araçları dairesel bıçaklar, bıçaklar ve yastıklar arasındaki çelik aralıkları içerir.
Keskinlik çok önemlidir, iki kanat paralel olmalıdır, bıçaklar ve aralıklar iyi bir hassasiyet olmalıdır.
Bıçak değiştirme: açık çalışma yan kesiciler ayağı, iki arbor üzerine aletler yüklemek.İki kesiciler başı veya kule dönen arbor aletlerin montajı çevrimdışı bırakır ve boş zaman tasarrufu sağlar.
- Geri sarma makinesi: geri sarma mandrel'deki yarık şeritleri, baskı ayırıcı, genişleme mandrel, tahrik motoru ve şanzıman vitesi, destek kolu, itici içerir.
İnce levha sargısı için, geri çekilme mandrel, katmanların içindeki çelik şeritleri korumak için dikişsizdir.
Tekrar sarma çelik şeritler katman ve kenarlarda temiz, teleskop 0.5mm içinde
İnce levha kesme makinesi yüksek hız kesme 120m/min, 150m/min, 200m/min gerekir, böylece yaklaşık yarım saat bir sarmal kesmek, artı
etkili bir mekanizma zaman kısaltmak için düzenlenmiştir, yükleme, iplikleme ve boşaltma süresi 10 dakikada tamamlanabilir, her 8 saatte 10 sarmal (10 sarmal x 15T = 150T) kesilebilir.
Parametreler:
| Kesme hattı 0.25 -2.0 X 850 200mpm |
Parametreler |
| Gelecek çelik bobinler |
ID508mm, 610mm, OD1800mm, bobin ağırlığı 15T |
| Bitmiş bebek sargıları |
ID508mm, OD1800mm, bobin ağırlığı en fazla 15T |
| Ana bobin genişliği |
300-850 mm |
| Bebek sargılarının genişlikleri |
20mm -600mm |
| Kesim sayısı |
1 mm x 30 çukur; 2 mm x 15 çukur |
| Ana motorlar |
Kırıcı 110KW + Recoiler 132KW |
| Kesme bıçağı |
ID205 x OD320 x 10/15mm SKD11 HRC58-61 |
| Dönüştürücü mandrel |
Dikişsiz mandrel |
| İsteğe bağlı |
Hızlı değişim kesicileri, boşaltma turniketi |
| Kesme hızı |
0-100-200mpm ayarlanabilir |
| Yapılandırma |
Siemens PLC, Inovance VFD, Vitory Valves |
| Kesme hassasiyeti |
Çatlak genişliği ± 0,1 mm; Camber ± 0,1 mm/m; bur kalınlığının % 5'i; geri çekilme küpü < 0,5 mm |
