4 Yüksek İki Kafa Ters Soğuk Değirmen Tandem Tersinir Soğuk Haddehane Makinesi

4 Yüksek İki Kafa Tandem Tersinir Soğuk Hadde Makinesi

• Tersine çevrilebilir soğuk haddehane, tandem soğuk haddehaneye kıyasla daha düşük yatırım, daha az alan, değişken kalınlıklar ve daha az kalınlık azaltma derecesi, daha az ölçekli üretim, daha düşük verimlilik yüzdesi gibi dezavantajlara sahiptir.
• Tandem soğuk haddehane, sürekli haddeleme karakterine sahiptir, bobin açmadan sarmaya tek yönlüdür ve durmadan çalışır, müşteri büyük ölçekli üretim ve daha yüksek verimlilik elde edebilir.
• Çelik şeritler uzun ve çok olduğunda, kalınlık azaltma 2 ila 4 geçiştir, tersinir soğuk hadde, çelik şeridin 2 veya 3 kez ileri geri gitmesine ihtiyaç duyarken, 2 kafalı tandem hadde yeterli değildir, ancak 4 kafa soğuk hadde tam olarak alınmaz. kullanıldığında, iki kafalı tandem tersinir soğuk haddehane daha iyi bir çözümdür.
• Yatırım sadece bir soğuk hadde kafası ilavesidir, performans iki kafa tandem haddeleme, 3 veya 4 geçişli bir ters haddeleme, esnek seçenekler, daha yüksek üretim, daha az güç tüketimi, daha az arazi işgali olacaktır.
• Elektrik kontrol sistemi yüksek teknoloji yüksek hassasiyete sahiptir, sadece geleneksel tandem soğuk haddeleme sistemini içermez, aynı zamanda ters soğuk haddeleme teknolojisini de içerir.
• Değirmen hattını tersine çeviren iki kafa, yüksek hassasiyetli mekanik tasarım ve üretim gerektirir ve soğuk haddehane tesisinin üretim hassasiyet seviyesini temsil eder.

Yapılandırma

1. Hidrolik AGC sistemi iki kademeli bilgisayar tarafından kontrol edilmektedir.Sadece sabit rulo aralığı, sabit haddeleme kuvveti, kalınlık ön kontrolü/izleme fonksiyonlarına sahip olmakla kalmaz, aynı zamanda gerilim AGC'ye de sahiptir.
2. Ana haddehane ve sol ve sağ koyler, eksiksiz bir Siemens elektronik kontrollü doğru akım motoru seti tarafından tahrik edilir.(Karma montajlı yapı), SCR güç kaynağı
3. Haddehanede hidrolik basınç sistemi, hidrolik pompalama düzenleme sistemi, yan itme düzenleme sistemi, ara rulonun pozitif ve negatif bükme rulosu, proses yağlama sistemi ve ekipman yağlama sistemi bulunmaktadır.
4. Sol ve sağ sarıcılar, büyük gerilim katı tamburu, gerilim dijital kontrolünü benimser
5. Ünitenin üretim süreci kilitlemesi ve arıza alarmı, üretim sürecinin otomasyonunu gerçekleştirmek için programlanabilir mantık denetleyicisi (PLC) tarafından kontrol edilir.
6. Haddehane tam hidrolik basınca sahiptir.Tam stroklu ikinci akış kontrolü, sapma ayar kontrolü, otomatik ön yükleme kontrolü, kalınlık ön kontrolü AGC, kalınlık izleme AGC, gerilim/hız AGC, hızlanma ve yavaşlama AGC kompanzasyon kontrolü, rulo eksantriklik kompanzasyonu ve haddeleme işlemi veri tabanı kontrol fonksiyonlarına sahiptir. , veri görüntüleme ve işlem kontrolü, ürün kalitesi izleme fonksiyonu, yüksek hızlı haddeleme verileri otomatik kayıt, otomatik rapor oluşturma, arıza alarmı ve kayıt.Kayıt ve diğer süreç yönetimi işlevleri.
7. Proses parametrelerinin ve temel ekipman parametrelerinin tespiti, görüntülenmesi ve arıza alarm sistemi
8. Proses yağlamasında emülsiyon soğutma sistemi ve hassas filtrasyon sistemi kullanılmaktadır.
9. Haddehanelerde aşırı yük koruması, şerit kırılma koruması ve acil durum park etme gibi güvenlik koruma sistemleri kurulur.
10. Sert dişli yüz balıksırtı dişliler (5. derece hassasiyet) sol ve sağ sarıcılar ve ana makineler için kullanılır.Yüksek hızlı mil yatakları için SKF, FAG, TIMKEN ve düşük hızlı mil yatakları için Harbin/Wafangdian/Luoyang Bearing Factory kullanılır.
11. Ünite, ünitenin üretim süreci kontrolünü gerçekleştirmek için iki aşamalı bilgisayar kontrolünü benimser.Birimde hareketli program hesaplaması, geçiş dağılımı, düzenleme ve parametre optimizasyonu bulunur.Gerçek zamanlı işlem parametreleri ve anahtar algılama, görüntüleme ve alarm
12. Eğimli Takoz ve Basamak ile Hadde Hattı Yüksekliğinin Hızlı Ayarı
13. İş rulosu ara rulosunun hızlı rulo değişimi (yaklaşık 8 dakika)
14. Ünite, hızı ölçmek için kodlayıcıyı tutarken, ikinci akış kontrolünü gerçekleştirmek ve bitmiş ürün oranını iyileştirmek için ithal lazer hız ölçeri benimser
15. Birim gerilimi doğrudan ithal tansiyometre, kapalı devre kontrol ve dijital ekran ile ölçülür
16. Yüksek basınçlı AGC sisteminin, bükme rulo sisteminin ve yan rulo sisteminin ana bileşenleri ithal ürünleri benimsiyor;düşük basınçlı hidrolik sistemin bileşenleri, yerli ithal teknoloji ile üretilen iyi bilinen ürünleri benimser.
17. Birim kalınlığı, Çin'de üretilen X-ray kalınlık ölçer ile ölçülür, kodlayıcı Almanya'dan P+F'dir ve yakınlık anahtarı Almanya'dan SICK tarafından yapılır.
18. İş merdanesi, rijitliği artıran ve yandan eğilmeyi önleyen yan merdane desteği tarafından radyal olarak konumlandırılır.Eksen, uç destek kapısı tarafından konumlandırılır ve silindir tarafından kontrol edilir; bu, bitmiş ürün geçişinin on-line rulo değişimi için uygundur ve paslanmaz çelik haddeleme gereksinimlerini karşılar.
19. Makaralı yatağın destek yatağı için yağ-hava yağlaması

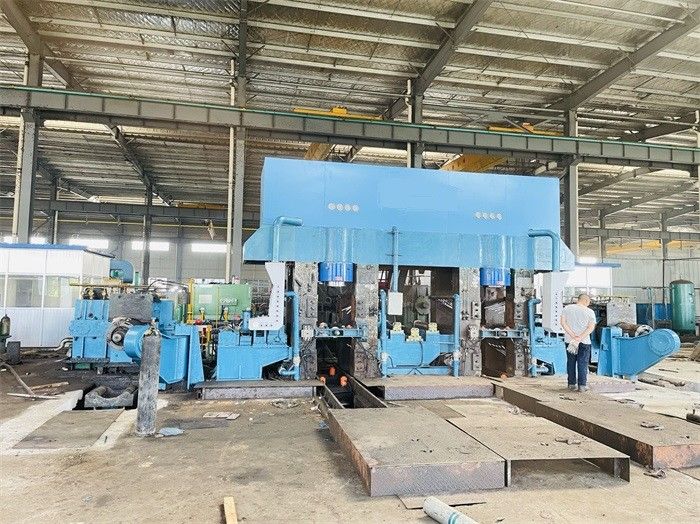

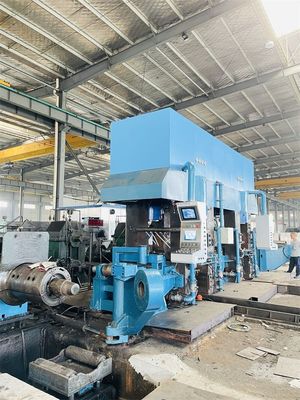

550 İki Kafalı AGC Tersine Çevirmeli Soğuk Haddehane.
