Alüminyum bobin Al folyo uzunlamalı kesme hattı makinesi 0.15 -1.5 x 1600

Alüminyum bobin Al folyo uzunlamalı kesme hattı makinesi 0.15 -1.5 x 1600


Alüminyum bobin alüminyum folyo uzunlamalı kesme makinesi, özellikle alüminyum bobinlerin çözme, uzunlamalı kesme ve sarma işlemleri için tasarlanmıştır.Özellikle O durumlu alüminyum bobinlerinin kesilmesi (Al2Q3)Alüminyum malzemesi hafif, ince ve yumuşak, kesme doğruluğu ve sarmalama doğruluğu için çok yüksek gereksinimlere sahiptir.ekipman üretiminin hassasiyet seviyesini yansıtan

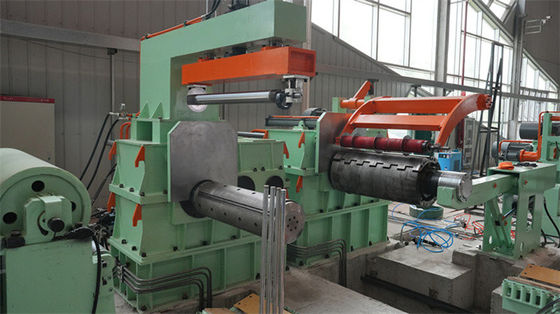

Tüm kesme hattı bir depolama platformu, hareketli bir çıkartma, ön depolama çukuru, hareketli bir yan kılavuzu, bir disk kesme makinesi (ikili kesme makinesi mevcut), çevrimdışı bir kenar sarma makinesi,- Hayır.. 2 döngü depolama, önceden ayırma, bir gerilim istasyonu (plaka + iki rulo türü), bir arka tıraş makinesi, bir ölçüm deflektör rulo, bir baskı ayırma cihazı, bir geri çekme ve bir boşaltma arabası.Aralarında, her bir parçanın yapısal tasarımı ve konfigürasyon seviyesi, yüksek hızlı kesin kesme ve sarmalama gereksinimlerine ulaşmak için yüksek hassasiyet seviyesine ulaşmalıdır.

Ekipman özellikleri:

1Bu kesme hattı, metal tabakasının yüzey korumasını tam olarak dikkate alır.Baskı ruloları ve geçiş ruloları her ikisi de sarılmış kauçuk rulolardır., ve geri çekilme kusursuz sargılı.

2Giriş döngüsü geçiş köprüsü, bir yay şeklinde besleme cihazı da içeren bir kaldırma türüdür ve ultrasonik algılama yeterli ve esnek malzeme depolamasını sağlar.

3. Hidrolik genişleme ve kıstırma, otomatik merkezleme, pnevmatik frenleme ve döngü depolamasına aktif besleme.

4Mobil yan kılavuz istasyonu, sadece material alım, sıkıştırma ve kılçımlama makinelerini içerir.Ama aynı zamanda depolama çukuruna aktif besleme karşılamak.

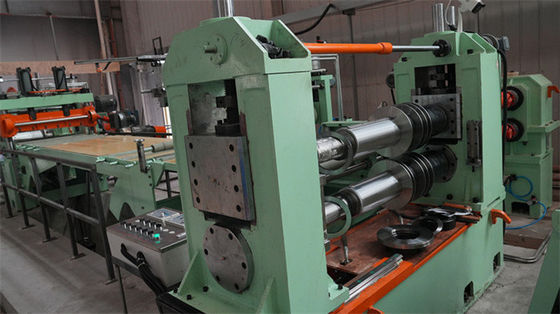

5Uzunlukta kesme: Disk bıçakları, üst ve alt bıçak ocağı paralel kesimi, üst bıçak ocağı servo baskı, top vida kaldırıcı, kaldırma doğruluğunu kontrol eden elektronik kumanda,Keskinliği sağlayan anti aksyal hareket ve kaldırma boşluğunu ortadan kaldırma aygıtı, bıçak ocağı aksyal hareketinin 0,005mm içinde olması.

6. Çevrimdışı kenar hurdaya sarma makinesi: Kenar hurdaya serbestçe düşer ve yuvarlak olarak toplamak için çukurdan çıkarılır.Kuyruk döngüsüne düşmesini önlemek için geçiş rehber masasında bir basınç plağı var.

7. Şeritler ayırma mekanizması: Şeritlerin boyutuna göre disk parçalarını ayıran şeritlerin konumunu düzenleyin ve şeritlerin üç kez ayırma yoluyla düzgün bir şekilde ayrıldığını sağlayın.

8. Gerginlik tablosu, plaka gerginliğine ek olarak, çift rulo gerginliği, servo kontrol gerginliği, yüksek doğrulukla sabit ve ayarlanabilir gerginlik ile donatılmıştır.

9Hız ölçümü eğremesi rulo: Rulo çapı nispeten büyüktür ve sarma açısına ve hız düzenleme gereksinimlerine uyum sağlamak için hız ölçümü ve dönme şeritlerine maruz kalır.

10Basınç ayırma mekanizması: Hidrolik rehber sütunu doğrudan aşağıya basar ve tekdüze basınç pasif olarak yükselir ve şeritlerin düzgün ve güvenilir bir şekilde ayrılması sağlanır.

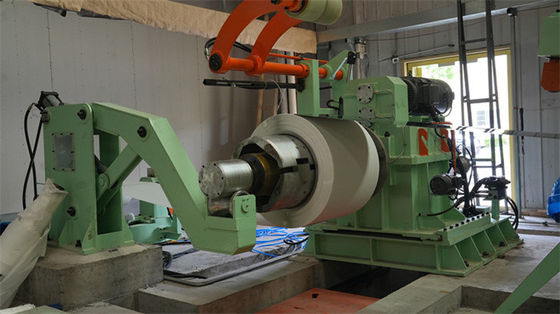

11. Dikişsiz mandrel recoiler: Çift çene dikişsiz davul, iç genişleme bloğu iyi sertlik ve yüksek doğruluk ile entegre bir koludur; Değişken frekans sabit gerilim kontrolü.

Bileşim ve Parametre:
