Alüminyum Sac Rulo Kesme Hattı Uzunluk Bobin Hattına Kesme Hareketli Uç Kesme

Alüminyum Yaprak Fly Hareketli Kesme Uzunluk Çizgi Makinesi

Yuvarlaklardaki alüminyum levhalar ( aralığı 0.15-6.0 mm, alüminyum levha 10 mm'den fazla esp. parçalarda 25 mm'den fazla) vücutta daha yumuşak ve yüzeyde pürüzsüzdür, saf alüminyum veya alüminyum alaşımı olabilir.En sık 1xxx, 3xxx, 5xxx, 7xxx serisi alüminyum levhaları. Farklı alüminyum levha özellikleri çok farklı, genellikle Üretim gücü ≥65Mpa, germe dayanıklılığı 170-305Mpa Bobin levhaları tam yumuşak ((O durumunda olabilir),yarı sert ((H24), tam sert ((H18).

Alüminyum bobin tabakası özellikleri

Alüminyum levha özellikleri:

Karakterler:

Alüminyum sarmal kağıt uzunluk çizgisine kesilmiş uçmak kesme türü, ya döner kesme ya da hareketli kesme, kesme ilerleyen kağıt etkilemez olmalıdır

1. Dönmez, sürekli düzleştirilmiş alüminyum levhası, yuvarlama işareti olmadan
2. Servo sıkıştırma beslemesinin durması levha yüzeyine zarar verir, uçarak kesme durmasına gerek yok.
3. Yükleme sistemi, parçayı parçadan parça alıyor, yaralanmadan, yığıcı çizgi hızı başına bir veya iki set olabilir.
4. Yumuşak alüminyum levhaları yüksek hassasiyetle düzeltmek için uygun 6 hi seviyeleme makinesi
5. Otomatik kantilever çıkartıcı verimli ve hassas, alüminyum bobinler için uygundur.

Tasarım

• 1.Koil depolama eyer, bir veya iki alüminyum bobin depolamak
• 2.Kemer yükleme arabası. Eyerden bir serpentin alın ve uncoiler için bir serpentin yükleyin
• 3. Tek mandrel açma: standart F508mm için hidrolik genişleme mandrel, hidrolik merkezi ayarlama, kağıt soyutma makinesi ile.
• 4.Coil başı snubber yuvarlak, peeler kürekleme plaka: uncoiler'dan coil başını açmak ve sıkıştırma besleyicisine göndermek için
• 5.2+17 Roller Leveler: 6Hi, 2 katman iş roleri, 2 katman orta roller ve 2 katman yedek roller, sırt gerilimi leveler ve uncoiler arasında yararlıdır.
• 6Çukur Akkumulatörü veya aktarım yuvarlama masası: daha düz bir sürekli çalışmayı sağlamak için çukurda çukur biriktirme levhası, aktarım yuvarlama masası aynı zamanda senkroni uçma tıraşında da kullanılabilir.
• 7Servo uzunluk ölçümü (ve Film Laminasyonu) ile çift çift rulolar: Servo uzunluk ölçümü ((servo motor ve denetleyici tarafından tahrik edilen çift çimdik rulolar veya 2+5+2 rulo yapısı),PE kaplamalı film laminasyonu için çipçik ruloları ile
• 8.Uçarak kesme, vida çubuğu rehberi ile: kesme sıklığı levha uzunluğuna göre, aşağıdan yukarıya hidrolik kesme.
• 9.Kemerli taşıyıcı: bitmiş levhaları yığıcıya taşımak
• 10.Yükleme: levhaları parça parça alıyor ve kaldırma masasına yığıyor, 5T yükü yığıyor.
• 11Çarşaflar Araç, çıkış yuvası: Çarşafları teslim edin, sonra paketleyin.
• 12Hidrolik sistem: 11KW dişli pompası 12Mpa basınç sağlar.
• 13Elektrikli Kontrol Sistemi: Tam ve güvenli işlevlere sahip bir elektrikli dolap ve iki operatör paneli ((servo ölçüm, PLC, HMI ve yığma için bir konsol, açma ve düzleştirme için bir konsol)

Parametreler:

Düzenleme süreci:

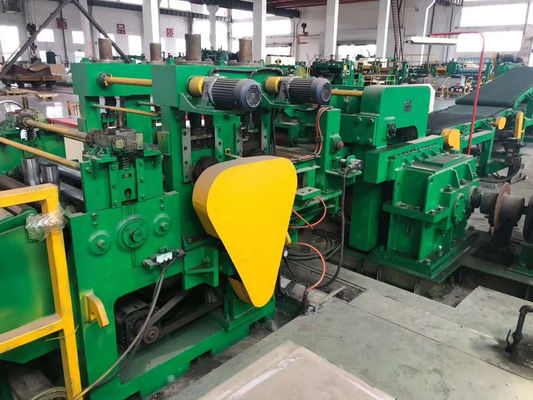

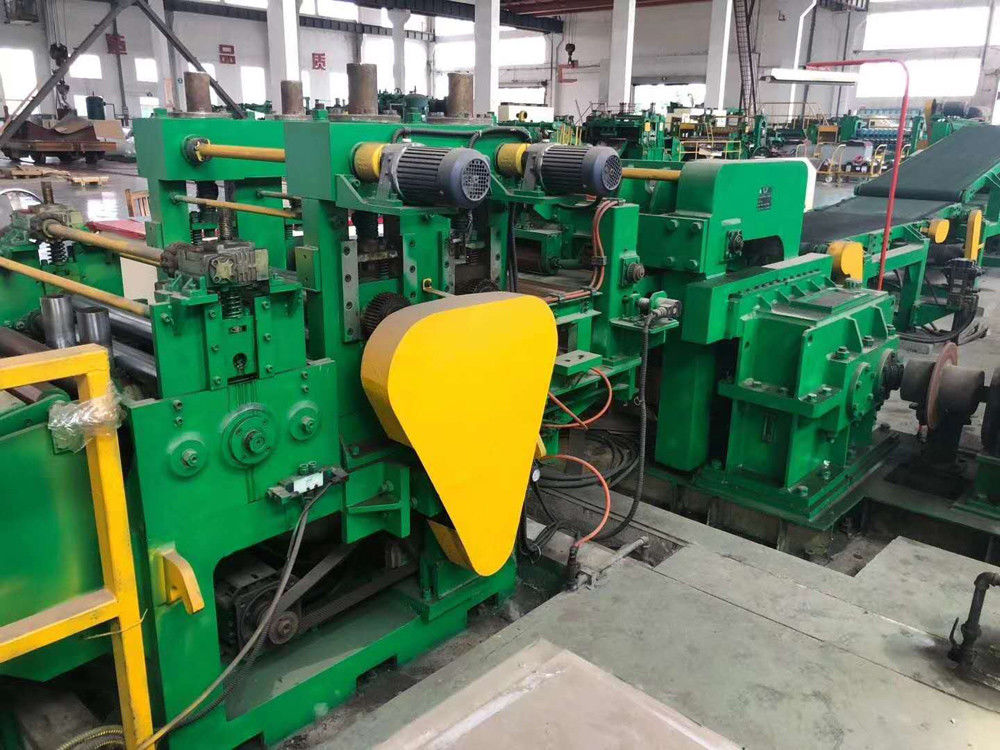

Fotoğraflar:
