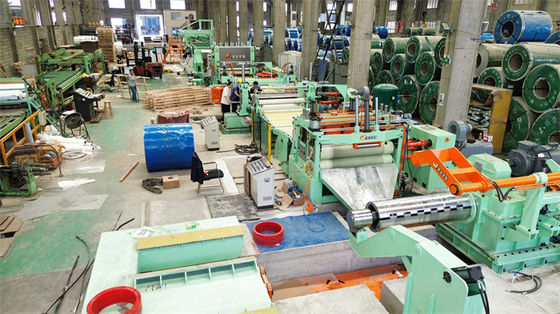

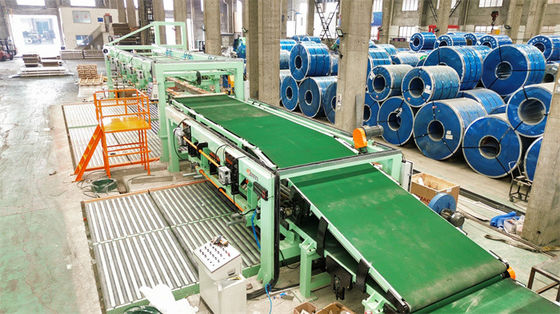

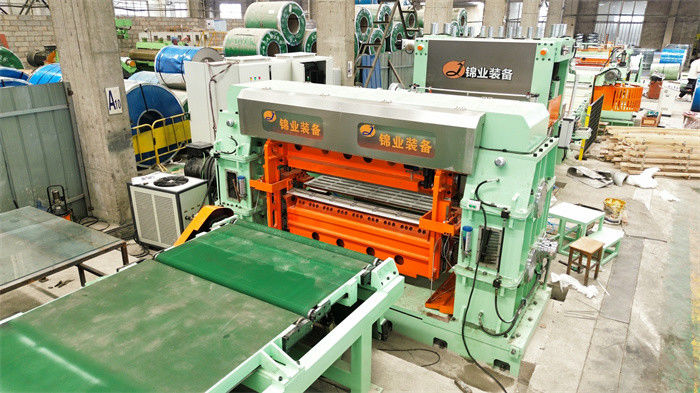

Paslanmaz çelik sinek kılıcı uzunluk çizgisine kesilmiş

Paslanmaz çelik sinek kılıcı uzunluk çizgisine kesilmiş
Basic Properties
country of origin
Wuxi, Çin
Brand Name
Jinye
PRODUCT MODEL
Uçmak (0,2-2) x 850
Trading Properties
MOQ
1 takım
Packing
40HCx3
period for dispatch
120-180 gün
payment method
T/T

Product Details

Vurgulamak:

6Hi Uzunlukta Kes

,

SUS uzunluk çizgisine kesim

,

uzunlukta kesilmiş paslanmaz çelik hattı

Name: 6Hi Leveler Döner Makas Fly Makas Boy Hattına Kesme
Sheet Material: Paslanmaz çelik 304,, 316, çinko-nikel alaşımı
Sheet Thickness: 0,2-2 mm
Sheet Width: 200-850mm
Coil ID: 508 mm, 610 mm
Coil OD: 1800mm
Coil Weight: 15t
Cutting Speed: Dakikada 180 adet
Cutting Length: 200-3000mm
Cutting Style: Döner kesme
Leveler: 6hi servo ayarı
Total Power: 300kw
Land Area: 30m x 8m
Stacker: Çift istifleyiciler
Product Brief
Otomatik Döner Makas Uçtan Uca Kesim Hattı Paslanmaz çelik 0.3-3 X 1000 6Hi Seviyeleyici Döner Makas Uçtan Uca Kesim Hattı SUS Paslanmaz Çelik 0.2 - 2 X 850 Şirketimiz tarafından üretilen döner makas uçtan uca kesim hattı, yüksek hızlı ve yüksek hassasiyetlidir, özellikle ince sac kısa sac metal ...
Product Description

Otomatik Döner Makas Uçtan Uca Kesim Hattı Paslanmaz çelik 0.3-3 X 1000

6Hi Seviyeleyici Döner Makas Uçtan Uca Kesim Hattı SUS Paslanmaz Çelik 0.2 - 2 X 850



Şirketimiz tarafından üretilen döner makas uçtan uca kesim hattı, yüksek hızlı ve yüksek hassasiyetlidir, özellikle ince sac kısa sac metal kesimi için uygundur:

  • Uçtan uca kesim, ince Sac rulo uzunluğu (binlerce metre) kesimi için uygundur.
  • Uçtan uca kesim frekansı 150 kez/dakikaya kadar çıkabilir. Hat hızı 80 -100m/dak
  • Kısa sac kesimi, yüksek frekanslı sürekli kesim yüksek verimlilik anlamına gelir.
  • Yüksek hassasiyetli 6High seviyeleyici, film laminatör, çift istifleyiciler yüksek üretim düzenlemesidir.
  • 0.3 -3.0mm x 1000mmG x 200 -3000mmU için uçtan uca kesim hattı.
  • Seviyeleme silindirlerinin ayarı, servo baskı yedek silindirleri ile otomatiktir.

Parametreler:

Giriş Ham Madde ve Bitmiş Ürün
Ham Maddeler Sıcak / Soğuk Haddelenmiş paslanmaz çelik
Mekanik Özellik Çekme Dayanımı σb≤800Mpa, σs≤550Mpa
Kalınlık 0.2-2.0mm, 0.3-3.0mm
Genişlik 200mm-1000mm(Maks)
Rulo Dış Çapı ≤Φ1500,1800mm
Rulo İç Çapı Φ508mm (contalarla Φ610mm'ye büyütülür)
Maksimum Ağırlık 10 ton, 15 ton, 20 ton
Sac uzunluğu 200 - 3000mm
Uzunluk Toleransı L 0= 1M±0.3 mm (sabit hız)
L 0= 1 M±0.4 mm (hızlanma / yavaşlama)
Köşegen Uzunluk Toleransı L 1= 1M±0.5mm
İstifleme Yüksekliği 650mm Maks (ahşap destek yaklaşık 150mm yüksekliğinde)
Maksimum İstifleme Ağırlığı 5 ton



  Uçan CTL Parametreleri
1 Doğrusal Hız 0-80 m/dak
2 İplik Hızı 0-15 m/dak
3 Güç Kaynağı 380V / 50Hz / 3PH
4 Kurulu Güç Yaklaşık 220KW
5 Çapraz Kesim Yolu İki Bıçaklı Uçtan Uca Karşı Kesim
Kesme Mekanizması ray kesimi
6 Kontrol Yolu AC, CNC ve PLC Kontrolü
7 Tahrik Motoru a. Açma Motoru: AC 30KW b. Seviyeleme Motoru: AC 75KW

c. Uçan Makas Servo Motoru:

AC 90KW



Kompozisyon:

  Öğe Adet
1 Yükleme İstasyonu 1
2 Yükleme Arabası 1
3 Açıcı 1
4 Hassas Seviyeleme Makinesi (19 Silindir) 1
5 Servo Besleme Cihazı (Laminasyon Cihazı Dahil) 1
6 Döner Yüksek Hızlı Uçan Kesici 1
7 Üç Aşamalı Bant Konveyör 1
8 1st Otomatik sac istifleyici 1
9 2nd Otomatik istifleyici 1
10 Hidrolik Sistem 1
11 Pnömatik Sistem 1
12 Yağlama Sistemi 1
13 Elektrik Sistemi 1



Karakterler:

  1. Uçtan uca kesim hattı, açıcı, seviyeleyici, döner makas, istifleyici vb. ile birlikte, rulo yükleme, uzunluk ölçümü, film kaplama, sac teslimatı ve çıkışı vb. yardımcı fonksiyonları ile düz çelik plakaların belirli bir uzunlukta düzleştirilmesi ve uçtan uca kesilmesi içindir.
  2. Çalışma süreci, açma, 19 silindir 6hi seviyeleme, uzunluk ölçümü, döner uçan makas kesimi, kesilen saclar, istifleme sayısı önceden ayarlanmış sayıya ulaşana kadar ilk istifleyiciye gider, daha sonra manuel olarak ikinci istifleyiciye aktarılır. Saclar ikinci istifleyiciye giderken, ilk kaldırma tablasındaki sacları rulo tabla ile çıkarır ve ardından ilk istifleyici çalışma durumuna geri döner. Bu şekilde, bir çelik rulo kesimi sürekli olarak devam edebilir.
  3. Çalışma süreci otomatiktir, PLC servo kontrolü ve HMI'yi benimser. Dokunmatik ekranda, sac boyutlarını, adet sayısını ayarlayabilir, sac ağırlığını hesaplayabilir, ayrıca şu işlevlere sahiptir: besleme hızını ayarlama, besleme uzunluğunu ayarlama, besleme sayısını ayarlama, manuel ve otomatik arasında geçiş yapma, otomatik başlatma, otomatik durdurma, duraklatma, sayaç sıfırlama, ileri-geri düğmesi, makas yukarı-aşağı, arıza alarmı vb.
  4. Krom kaplı silindirler, PU silindirler, üfleyici vb. sac yüzeyinin zarar görmesini önlemede rol oynar.
  5. Manuel iplik geçirme hariç, her şey otomatik çalışır.
