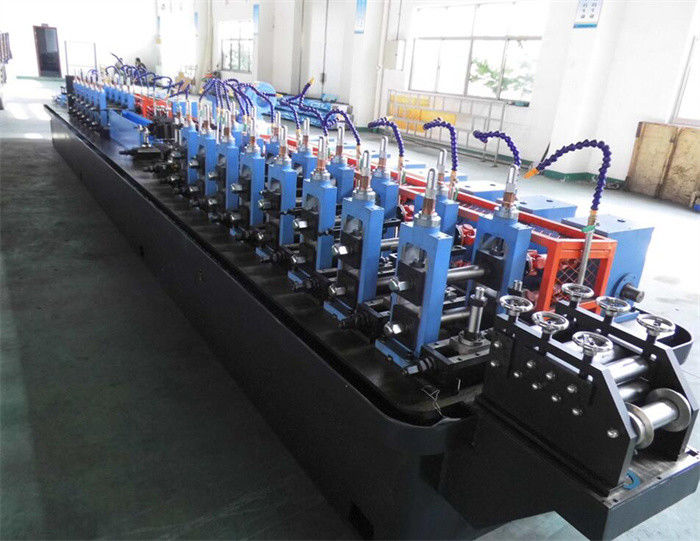

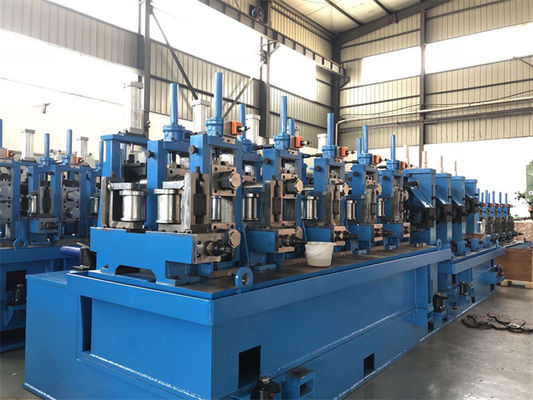

Düz Dikiş Yüksek Frekans Kaynaklı ERW Çelik Boru Yapma Makinesi
ERW kaynaklı borular yapısal montaj, sıvı iletimi, mobilya, inşaat alanlarında kullanılabilir.Boru şekillendirme ve boyut düzeltme, şekillendirme ve boyutlandırma arasında yüksek frekanslı kaynak boş boru dikişleri ile boru fabrikası hattının temel birimidir.
Dikişli boru üretim hattımız 2”(50mm) altı borular için 150m/dk'ya kadar, 2-4 inç(50-100mm) borular için 100m/dk'nın üzerine kadar hızlı ve sorunsuz çalışabilmektedir.
Bu arada, ERW boru çapı, 500 mm'lik yuvarlak borular (400x400 kare) gibi çok büyük olacak, bu, silindirleri korumak için boru şekillendirme ve boyutlandırma tasarımı gerektirir, aksi takdirde, haddeleme araçlarının maliyeti çok yüksek olacaktır.Boru boyutlarını değiştirmek için otomatik mekanik ayar silindirleri çok önemlidir, çünkü manuel yol çok zor hale gelmektedir.
Müşteriler esas olarak veya sadece kare veya dikdörtgen kaynaklı borulara ihtiyaç duyduğunda, "doğrudan kareye" şekillendirme teknolojisini benimsiyoruz, bir dizi kombine şekillendirme silindiri, tüm kare ve dikdörtgen boruları uygun, verimli ve ekonomik hale getirebilir.
Boru üretim hattında şekillendirme ve boyutlandırma ünitelerinin yanı sıra rulo açıcı, kesme ve alın kaynak makinesi, akümülatör, yüksek frekans kaynak makinesi, uçan testere, rulo tablası ve otomatik paketleyici de boru üretim hattında yer alan diğer ekipmanlardır.
Kesintisiz boru yapım süreci: açma, kesme ve birleştirme kaynağı, biriktirme, (boş boru oluşturma, dikiş kılavuzu, yüksek frekanslı indüksiyon kaynağı, dikiş sıkma, çapakları kazıma, parlatma, soğutma, boyutlandırma ve Türk kafası düzleştirme), uçarak kesme, rulo masa paketleme.
ERW boru fabrikası hattındaki kritik ekipmanın tanımı:
1.Uncoiler: 2T bobin için manuel veya pnömatik genişleme 180 derece çift mandrel
3.5T bobin için hidrolik genişleme 180 derece çift mandrel
4-8T için hidrolik genişleme tek mandrel
10-30T için karşılıklı hidrolik çift mandrel
2. Akümülatör döngüsü: ≤3x150mm çelik şerit için kafes akümülatörü
Yatay spiral akümülatör, tüm şerit biriktirme durumları içindir
3.Boru şekillendirme ve boyutlandırma makinesi:
| Modeli |
Boru boyutu |
HF kaynak makinesi (KW) |
Motor gücü (KW) |
Hız (m/dak) |
| mm x mm |
| HG16 |
F(7-20) x (0,2-0,5) |
60 |
22 |
80-140 |
| HG25 |
Ф(8-32)x(0,35-1,3) |
100 |
45 |
70-130 |
| HG32 |
Ф(15-50) x (0,6-2,0) |
150 |
110 |
60-120 |
| HG50 |
Ф(20-63)x(0,8-2,5) |
200 |
160 |
50-100 |
| HG63 |
Ф(20-76)x(0,8-3,0) |
250 |
200 |
30-90 |
| HG76 |
Ф(25-80) x (1.2-4.0) |
300 |
110x2 |
30-80 |
| HG89 |
Ф(32-102)x(1,5-4,5) |
300 |
132x2 |
30-80 |
| HG114 |
F(38-127) x (1,5-4,5) |
300 |
160x2 |
30-70 |
| HG125 |
Ф(50-165)x(2.0-5.0) |
400 |
185x2 |
20-60 |
| HG165 |
Ф(76-165)x(2.0-6.0) |
600 |
200x2 |
15-50 |
4.Kesme Testere: Genel uygulamalarda, sıcak sürtünmeli doğrama tarzı uçan testere yeterlidir, son yıllarda soğuk kesme testeresi, kesilen boru uçlarının çapaksız pürüzsüz olması için giderek daha popüler hale gelmektedir.Her iki uçan testere de olgun teknolojidir.
5. Boşaltma rulo tablası ve otomatik paketleme
Müşteriler seçim yapabilir: ya her bir boru rulo tablası üzerinde çalışır ve ardından boru toplama çerçevesine düşer ya da borular çalışır ve boruların otomatik olarak altıgen demet halinde paketlendiği paketleme masasına gider.
Boru fabrikası elektrik sisteminin konfigürasyonu
- 1. Parker DC sürücüsü tarafından kontrol edilen DC motor tarafından boru şekillendirme ve boyutlandırma
- 2. Baoding'de yüksek frekanslı kaynak ekipmanı yapılır
- 3. Uçan testere kontrol sistemi Contor'dur
- 4. Açıcı ve akümülatör için bir operatör konsolu
