Paslanmaz Çelik SUS304 316L Döner Makas Sinek Boy Kesme Hattı 0.3-2 X 1000
Boy kesme hattı, rulo yükleme, uzunluk ölçme, film kaplama, levha teslim etme ve çıktı alma yardımcı fonksiyonlarına sahip rulo açıcı, düzeltici, döner makas, istifleyici vb. ,vesaire.

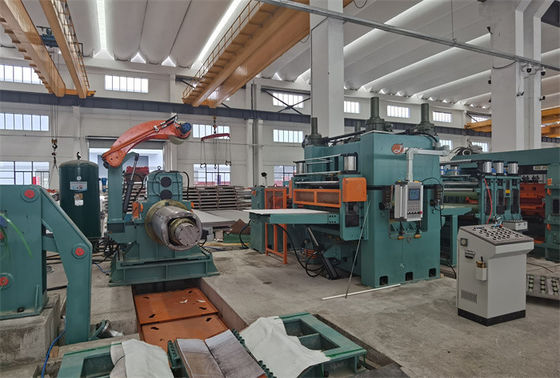

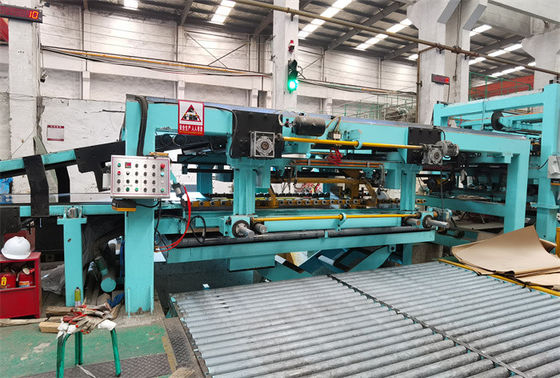

Çalışma süreci, rulo açma, 19 merdane 6hi tesviye, uzunluk ölçümü, döner hızlı kesme kesimdir, kesilen yapraklar, istifleme sayısı önceden ayarlanmış sayıya ulaşana kadar birinci istifleyiciye gider, ardından manuel olarak ikinci istifleyiciye aktarılır.Çarşaflar ikinci istifleyiciye giderken, birinci kaldırma tablasındaki levhaları rulo tabla ile çıkarın ve ardından birinci istifleyici çalışma durumuna geri döner.Bu sayede bir çelik kangal kesimi sürekli olarak devam edebilir.
Çalışma süreci otomatiktir, PLC servo kontrolünü ve HMI.on dokunmatik ekranı benimser, tabaka boyutlarını, adet sayısını ayarlayabilir, tabaka ağırlığını hesaplayabilir, ayrıca fonksiyonlara sahiptir: besleme hızını ayarlama, besleme uzunluğunu ayarlama, besleme sayısını ayarlama, arasında değişim manuel ve otomatik, otomatik başlatma, otomatik durdurma, duraklatma, sayaç sıfır, ileri-rwd düğmesi, yukarı-aşağı kesme, arıza alarmı vb.
Krom kaplı merdaneler, PU merdaneler, üfleyici vb. sac yüzeyinin zarar görmemesi için rol oynar.
Manüel diş açma dışında, tümü otomatik çalışma modunda.
parametreler:
| Girdi Hammadde ve Bitmiş Ürün |
| İşlenmemiş içerikler |
Sıcak / Soğuk Haddelenmiş paslanmaz çelik SUS304, 201, 316 |
| Mekanik Özellik |
Çekme Dayanımı σb≤800Mpa, σs≤550Mpa |
| Kalınlık |
0,2-2,0 mm |
| Genişlik1 |
00mm-1000mm(Maks) |
| Bobin Dış Çapı |
≤Φ1800mm |
| bobin kimliği |
Φ508mm (contalarla Φ610mm'ye büyütün) |
| Maksimum ağırlık |
10 ton, 15 ton, |
| Sayfa uzunluğu |
200 - 3300mm |
| Uzunluk Toleransı |
L0= 1M±0,3 mm (düzenli hız) |
| L0= 1 M±0,4 mm (hızlanma / yavaşlama) |
| Çapraz Uzunluk Toleransı |
L1= 1M±0.5mm |
| İstifleme Yüksekliği |
650 mm Maks (ahşap destek yaklaşık 150 mm yüksekliğinde) |
| Maksimum İstifleme Ağırlığı |
5 ton |
| |
Uçan CTL Parametreleri |
| 1 |
Doğrusal Hız |
0-60 m/dak |
| 2 |
Diş Açma Hızı |
0-15 m/dak |
| 3 |
Güç kaynağı |
380V / 50Hz / 3PH |
| 4 |
Kurulu güç |
Yaklaşık 200KW |
| 5 |
Çapraz Kesim Yolu |
İki Döner Bıçak Uçlu Sayaç Kesimi |
| sac uzunluğu ölçülür ve kesme vuruşlarıyla eşleşir. |
| 6 |
Kontrol Yolu |
AC, CNC ve PLC Kontrolü |
| 7 |
Motor sürmek |
A.Bobin Çözme Motoru: AC 30KW b.Tesviye Motoru: AC 75KW |
|
C.Uçan Makaslar Servo Motor:
AC 90KW
|
Kompozisyon:
| |
Öğe |
adet |
| 1 |
Yükleme İstasyonu |
1 |
| 2 |
Yükleme Arabası |
1 |
| 3 |
Tek mandrel Açıcı |
1 |
| 4 |
Hassas 6Hi Tesviye Makinesi (19 Silindir) |
1 |
| 5 |
Servo Besleme Cihazı (Laminasyon Cihazı Dahil) |
1 |
| 6 |
Döner Yüksek Hızlı sinek Kesici |
1 |
| 7 |
Üç Aşamalı Bantlı Konveyör |
1 |
| 8 |
1stOtomatik yaprak istifleyici |
1 |
| 9 |
2ndOtomatik istifleyici |
1 |
| 10 |
Hidrolik sistem |
1 |
| 11 |
Pnömatik Sistem |
1 |
| 12 |
Yağlama Sistemi |
1 |
| 13 |
Elektrik sistemi |
1 |

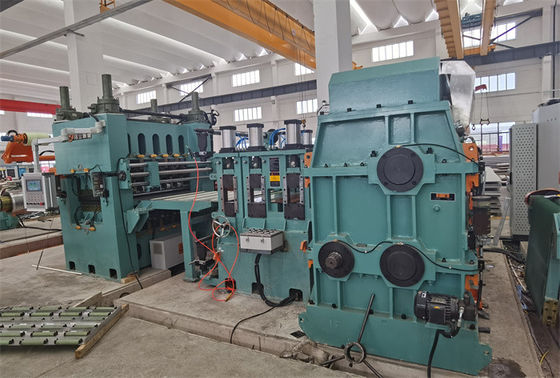

6Yüksek hassasiyetli düzleştirici:
- Çelik levhayı dengelemek ve levhayı daha sonraki uzunluğa göndermek ve boyunu ölçmek ve kesmek.
- 19 iş merdanesi, 21 orta merdane, 10 hatlı yedek merdane, tahrik motoru ve şanzıman, 2 kıstırma merdanesi ve makine çerçevesi, vs.'den oluşur.
- İş merdanelerinin uçları, otomatik ince yağlama sistemli yağ emdirilmiş yataklara yüklenir.
- 5 sıralı destek makaraları, motor ve dişli redüktör tahriki ve operatör panelindeki dijital gösterge ile ayarlanan alt iş makaralarına bastırılır, 5 sıralı destek makaraları, manuel olarak ayarlanan üst iş makaralarına aşağı doğru bastırılır.
- AC motor ve dişli kutusu şanzımanı, çalışma silindirlerine üniversal mafsallarla bağlanır.
- Pnömatik silindirler tarafından aşağı bastırılan üst sıkıştırma silindiri
- Alt merdaneler ve çerçeve sabitlenir, üst merdaneler AC motor redüktörü ve sıcak vidalı çubuk ile bastırılır, üst merdaneler ile alt merdaneler arasındaki açıklık ızgara cetveli ile ölçülür ve düzleştirici üzerinde dijital olarak gösterilir.
