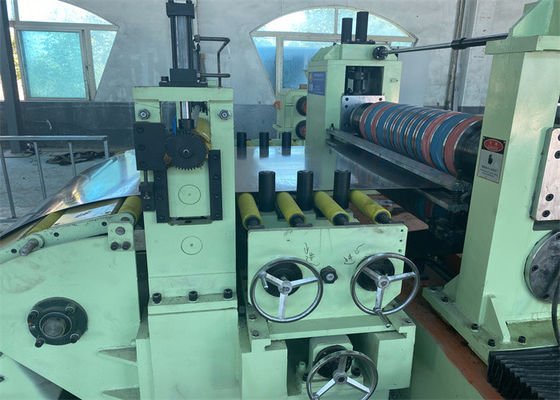

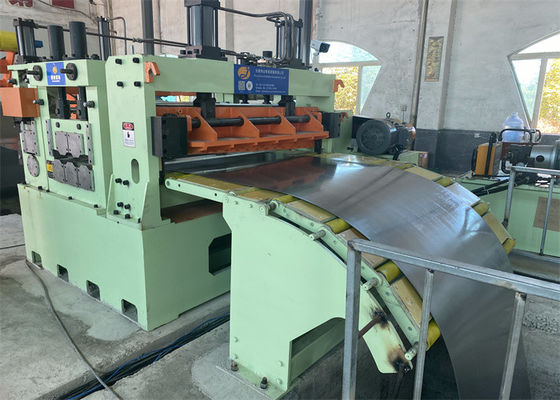

Yüksek hassasiyetli SS 304 Çelik sarmal kesme hattı makinesi(0.3-3 x 1600)
Yüksek hassasiyetli paslanmaz çelik bobin kesme hattı çok güçlü ve çok hassas olmalıdır.Paslanmaz çelik levha dayanıklılığı daha yüksekÇekim gücü ≤ 550Mpa Çekim gücü ≤ 780Mpa.
Paslanmaz çelik levhası yüksek kaliteli çeliktir, yüzeyi parlak ve pürüzsüzdür, kesme işleminde iyi korunmalıdır, tüm aktarım ruloları PU kauçuk kaplanmış olacaktır.
Yapılandırma:
| Bölüm |
Malzeme, İşleme, Marka |
| Çubuk, eksen, rulo |
42CrMo,HB250-275 |
| Slitter gövdesi |
42CrMoforging, HB280-300, yüzey MF HRC50-55, sert krom kaplama, yüzey cilalama |
| Çerçeve, tabanlar |
Q235-A,Q345 ((16Mn) çelik levhaları kaynak, kızartma işlemi |
| Değişim kutusu gövdesi |
Q345 plaka kaynak, ısı işleme, kum patlatma, primer boyama |
| Dişliler: |
40Cr dövme çeliği, HB240-255, dişleri sertleştirilmiş, dişleri öğütülmüş |
| Rulo açma Rulo gerileme bölümleri: |
55# dökme çelik, kalınlaştırma, sert krom kaplama ve cilalama |
| Hidrolik pompa |
Yuken pistyon değişken pompası |
| PLC |
Siemens S200 |
| Yükleme |
HRB, ZWZ, SKF |
| Pnömatik parçalar |
Hava saldırısı, SMC. |
Özellikleri
1Çok Güçlü decoiler ve bobin açma basın rulo ve peeler kürekleme plaka, çelik şeridi çekilme sırasında çelik sargı sabit tutmak ve şerit başını sıkıştırma besleme ekipmanına göndermek için.
2.Slitter: Slitter direkleri, şaftları, bıçakları normal kesiciden daha büyük ve daha güçlüdür. Sürücü motor gücü normal model kesiciden yaklaşık% 50 daha fazladır.
3Tüm vites ruloları, STS levhasının yüzeyini sıfırlamayı önlemek için PU kauçukla kaplanmıştır.
4Akülatörün çukur döngüsü daha uzun ve çelik şeridi biriktirmek için yeterince derin.
5Gerginlik sağlama ünitesi, geri çekilme için ayarlanabilir sabit bir gerginlik sağlamak için hem yuvarlak hem de yün filtı içerir.
6. Recoiler, üstten basıncıya kadar ayrılan şeritlere sahip portal çerçeve tipi kollu ayırıcıya sahiptir.
7Kesme hızı genellikle 80 m/dakikada sınırlıdır.
8Kesme bıçakları özel malzeme SKD11, H13K, SLD, vb.
9Hidrolik silindirler, valfler gibi hidrolik sistemler sağlam ve daha dayanıklı olmalıdır.
Kesme hassasiyeti:
- Çatlak genişliğine tolerans: 0.10 mm; Çatlak genişliği < 300 mm, kalınlığı < 1.2 mm, çatlak genişliğine tolerans ¥ 0.05 mm;
- Çatlak camber: 300mm'den daha geniş bir şerit için ¥0.5mm/M, <300mm şerit için ¥1.0mm/M. Ana bobin kenarından 100mm'lik kenar şeritleri kısıtlamada değildir.
- Burrs: 0.05mm veya 1mm'den fazla kalınlıkta şeritlerin% 5'inden fazlası keskin bıçaklar ve uygun bıçak boşlukları koşullarında sabit hızda kesilir.
- Geri çekilme şaşırtıcı ± 0.5mm (dayanıklı hızda, hız değişikliği çok hızlı değildir
- Geri çekim turriform: ± 2.0mm (maksimum sarma çapında)
Düzenleme Süreci:

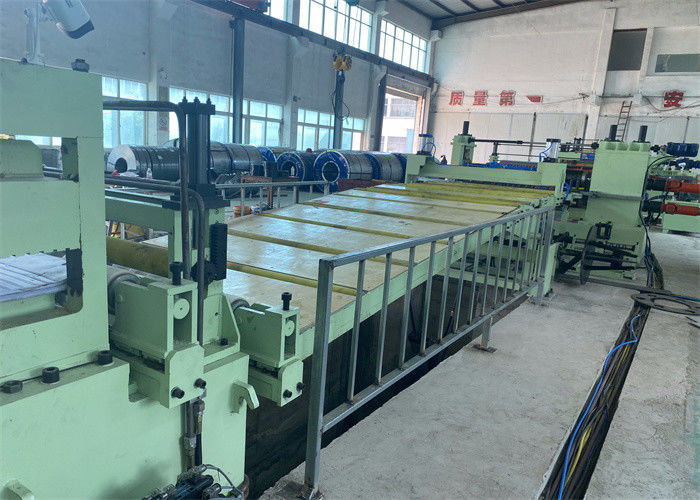

Bobin hazırlama eyer, Bobin yükleme arabası, Basın rulo ile tek mandrel uncoiler, bobin başı peeler, Pinch feeder & 5 rulo Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Çukur döngüsü 2, Tensiyoncu ve önceden ayırıcı, kesme ve deflektör yuvası, üst kol ayırıcı ile geri çekme, sarmal boşaltma arabası (dönüştürme)
Parametreler:
| Kesme hattı 0.3 -3 X 1600 120mpm |
Parametreler |
| Gelecek çelik bobinler |
ID508mm, 610mm, OD2000mm, sarmal ağırlığı 25T |
| Bitmiş bebek sargıları |
ID508mm, OD2000mm, bobin ağırlığı en fazla 25T |
| Ana bobin genişliği |
300-1600 mm |
| Bebek sargılarının genişlikleri |
30 mm -600 mm |
| Kesim sayısı |
1 mm x 30 çukur; 3 mm x 15 çukur |
| Ana motorlar |
Slitter 132KW + Recoiler 160KW |
| Kesme bıçağı |
ID240 x OD360 x 15mm SKD11 HRC58-61 |
| Dönüştürücü mandrel |
Dikişsiz mandrel |
| İsteğe bağlı |
Hızlı değişim kesicileri, boşaltma turniketi |
| Kesme hızı |
0-120mpm ayarlanabilir |
| Yapılandırma |
Siemens PLC, Parker Drive, Rexroth Valves |
| Kesme hassasiyeti |
Çatlak genişliği ± 0,1 mm; Camber ± 0,1 mm/m; bur kalınlığının % 5'i; geri çekilme küpü < 0,5 mm |
