6Hi Düzleştiricisi Trapezoidal Sheet Blanking Line SUS Paslanmaz Çelik 0.3 - 3 X 1650

Büyük resim : 6Hi Düzleştiricisi Trapezoidal Sheet Blanking Line SUS Paslanmaz Çelik 0.3 - 3 X 1650

Ürün ayrıntıları:

Menşe yeri:	Wuxi, Çin
Marka adı:	Jinye
Model numarası:	Körleme (0,3-3) x 1650

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Ambalaj bilgileri:	40HCx4
Teslim süresi:	120-180 gün
Ödeme koşulları:	T/T, L/C

İletişim

6Hi Düzleştiricisi Trapezoidal Sheet Blanking Line SUS Paslanmaz Çelik 0.3 - 3 X 1650

Açıklama

Adı:	6Hi Leveler Trapez Sac Kesme Hattı	Sac malzeme:	Paslanmaz çelik 304,, 316, çinko-nikel alaşımı
sac kalınlığı:	0,3-3 mm	sayfa genişliği:	500-1650 mm
bobin kimliği:	508 mm, 610 mm	Bobin Dış Çapı:	1600mm
Bobin Ağırlığı:	15T	Hız kesmek:	Dakikada 100 adet
Kesme uzunluğu:	30 derece içinde 200-3000mm açı	kesim stili:	sallanan kesme
Eşitleyici:	6hi servo ayarı	Toplam güç:	250KW
Arazi alanı:	30m x 8m	İstifleyici:	Çift istifleyiciler
Uygulama:	otomobiller	besleme yönü:	Müşteri karar verir
Vurgulamak:	0.3 Boşluk Hattı , SUS Stainless Steel Blanking Line , 3 X 1650 boşaltma hattı

6Hi Düzleştiricisi Trapezoidal Sheet Blanking Line SUS Paslanmaz Çelik 0.3 - 3 X 1650

Rotary Shear Fly uzunluğa kesme hattı, şirketimiz tarafından yapılır, yüksek hızlı yüksek hassasiyetlidir, özellikle ince levha kısa metal levha kesimi için uygundur:

Uçan kesim, ince Yaprak sarmal uzunluğu (binlerce metre) kesimi için uygundur.
Uçarak kesme sıklığı dakikada 150 kereye kadar olabilir.
Kısa levha kesimi, yüksek frekanslı sürekli kesim ve yüksek verimlilik demektir.
Yüksek hassasiyet 6 Yüksek seviye, film laminatörü, çift yığıcı yüksek üretim düzenlemesidir.
0.3 -3.0mm x 1000mmW x 200 -3000mmL için sinek kesme hattı.
Düzleştirme tekerleklerinin ayarlanması, yedek tekerleklerin servo basılması ile otomatik olarak yapılır.

Uçan kılıç kesme uzunluk çizgilerinin yanı sıra, trapezoidal levhalar yapmak için uzunluk çizgisi kesme salıncak kılıç da tasarlıyoruz ve yapıyoruz, daha doğrusu bir tür boş çizgi.

Parametreler:

Giriş hammaddesi ve bitmiş ürün
Hammaddeler	Sıcak / Soğuk Dökme paslanmaz çelik
Mekanik Özellik	Çekim dayanıklılığı σb≤800Mpa, σs≤550Mpa
Kalınlığı	0.2-2.0mm, 0.3-3.0mm
Genişliği	200mm-1000mm ((Max)
Süpürge aşırı doz.	≤ Φ1500,1800mm
Bobin kimliği.	Φ508mm (tamponlarla Φ610mm'ye kadar büyütülür)
Maksimum Ağırlık	10 ton, 15 ton, 20 ton
Yaprak uzunluğu	200 - 3000 mm, 30 derecelik bir açı
Uzunluk Toleransı	L₀= 1M±0,3 mm (birbirli hız)
Uzunluk Toleransı	L₀= 1 M±0,5 mm (hızlandırma / yavaşlama)
Çapraz uzunluk toleransı	L₁= 1M±0,5mm
Yükleme Yüksekliği	650 mm Maks (ahşap destek yaklaşık 150 mm yüksekliğinde)
Maksimum Yükleme Ağırlığı	5 ton

	Swinging Shear CTL parametreleri
1	Doğrusal Hız	0-80 m/min
2	İpekleme Hızı	0-15 m/min
3	Güç kaynağı	380V / 50Hz / 3PH
4	Kurulu Güç	Yaklaşık 250KW
5	Çapraz kesim yolu	Döner kesme tabanı, mekanik kesme
5	Çapraz kesim yolu	Trapezoidal levhaların her bir çiftinin çıkışı
6	Kontrol Yolu	AC, CNC ve PLC Kontrolü
7	Sürücü Motoru	a. Decoiling motoru: AC 30KW b. Nivele motoru: AC 132KW
7	Sürücü Motoru	c. salıncak makaslar: AC 55KW

Bileşik:

	Ürün	Qty
1	Yükleme istasyonu	1
2	Kargo arabası	1
3	Decoiler	1
4	Kesin düzeleme makinesi (6 Hi 21 rulo)	1
5	Servo besleme cihazı (Laminasyon cihazı dahil)	1
6	Salıncak trapez kesicisi	1
7	Üç Aşamalı Kemer Taşıyıcı	1
8	1^stOtomatik yaprak yığıcı	1
9	2^{n ve}Otomatik yığıcı	1
10	Hidrolik Sistem	1
11	Pnömatik Sistem	1
12	Yağlama Sistemi	1
13	Elektrik sistemi	1

Karakterler:

Çizgi, düzleştirici, salınımlı kesme, yığıcıdan oluşan düzleştirici ve salınımlı kesme ile trapezoidal çelik levhaların belirli bir eğim derecesi yapmaktır.ve s.s. spiral yüklemenin yardımcı işlevleri ile, uzunluk ölçümü, film kaplama, levha teslim ve çıkış, vb.
Çalışma süreci, 21 rulo 6hi düzleştirme, uzunluk ölçümü, kaydırma kesme, kesilmiş levhalar önceden belirlenmiş sayıya ulaşana kadar ilk yığıcıya gider.Sonra ikinci yığıncıya aktar.Yapraklar ikinci yığıcıya giderken, ilk kaldırma masasında yaprakları yuvarlama masasında çıkarın ve sonra ilk yığıcı çalışma durumuna döner.bir çelik sarmal kesimi sürekli devam edebiliyor.
Çalışma süreci otomatiktir, PLC servo kontrolü ve HMI'yi benimser. Dokunmatik ekranda, levha boyutlarını, PC sayısını, levha ağırlığını hesaplayabilir, ayrıca fonksiyonları vardır: besleme hızını ayarlayın,ayarlanmış besleme uzunluğu, besleme sayısını ayarlayın, manuel ve otomatik arasındaki değişim, otomatik başlatma, otomatik durma, duraklama, sıfır sayacı, fwd-rwd düğmesi, kesme yukarı-aşağı, arıza alarmı vb.
Krom kaplı rulolar, PU ruloları, üfleyiciler vb.
El işleme hariç, hepsi otomatik çalışmada.

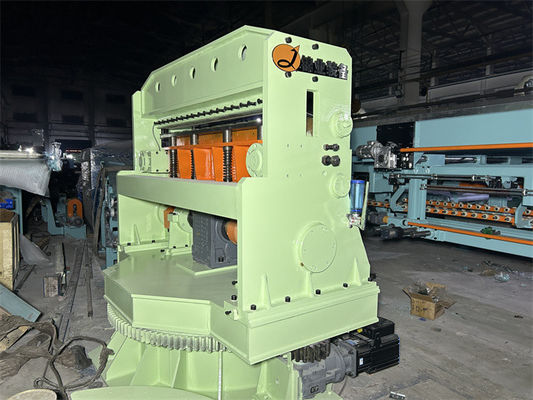

6Hi Düzleştiricisi Trapezoidal Sheet Blanking Line SUS Paslanmaz Çelik 0.3 - 3 X 1650 0

6Hi Düzleştiricisi Trapezoidal Sheet Blanking Line SUS Paslanmaz Çelik 0.3 - 3 X 1650 2
