Yükleme Boşaltma Zemin Beşiği Bobin Dilme Makinesi Araba İnce Sac Çelik Dilme Hattı

Yükleme Boşaltma Zemin Kızağı Rulo Araba İnce Sac Çelik Dilme Hattı

Yüksek hız çeliği bobin dilme hattımız özellikle ince çelik sac dilme işlemlerine uygundur, birçok yönden iyileşir ve dilme sırasında iyi bir stabilite ve hassasiyet sağlar.
1. Bobin yükleme arabası, boşaltma arabası zemin kızağı tipi olabilir, raylar zemine oturur, çukur tipi kangal araba çukurda raylara oturur gibi değil.

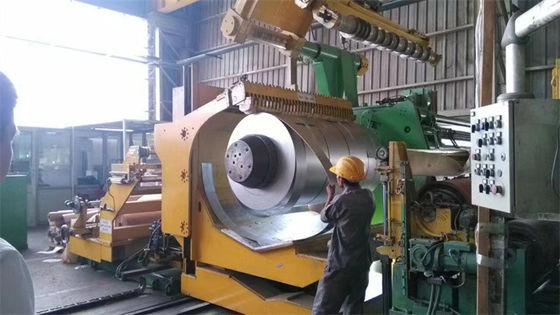

Ayrıca, beşik boşaltma arabasında, sarıcı mandrel üzerinde paketlenmiş çemberleme olmadan yarık bebek bobinlerini bastırmak için ayırıcı üst kolu vardır.
Recoiler pres separatör slit bobinleri recoiler üzerinde ayırır, seperatör üst kolu slit bobinlere başka bir açıdan pres yapar, geri tepme mandreli küçültür, hidrolik itici itme ve beşik destek slit bebek bobinleri recoiler mandrelinden çıkar ve bobinleri başka bir seperatör kolu ile turnike koluna gönderir. yarık bobinlere bastırın, çemberleme paketlemesini ve forklift veya vinçle boşaltmayı bekleyin.

2, Tek mandrel açıcı: bobini merkezi hatta kolayca ayarlamak için merkezileştirerek operatör panelindeki bir düğmeye basın.
mandrel, içinde ince sac bobin için iyi olan geçmeli diş parçalarıdır.
3. Kıstırma silindiri, kıstırma beslemesi sırasında saptırma kılavuzu rolü oynar, ön seviye ayarlayıcı çelik sacın iç gerilimini serbest bırakır.
4.Yan kılavuz ünitesi: 2'ye 1 silindir ekleyin, çelik şeridi kesmeden önce yandan ve yukarı-aşağı yönde yönlendirmek için üst silindiri pnömatik olarak bastırın.

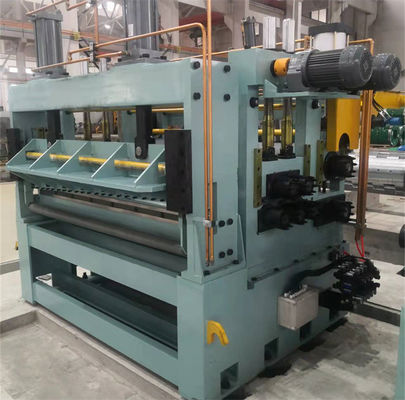

5. Dilimleyici:

• yüksek hassasiyetli aletler Disk dilme bıçakları: SKD-11, HRC 60-62, ±0,003 mm içinde bıçak kalınlığı toleransı.
• PU yuvarlak disk aralayıcılar: Ara parça olarak bıçakla ve ayrıca bıçak yastığıyla aynı hassasiyet.
• ince sac dilme için çelik şeritleri yönlendirmek için ahşap plakalar yastıklar mevcuttur
• çift ​​dilimleyici kafaları, değişim tabanında birbirleriyle otomatik olarak değişir, bir dilimleyici çevrimiçi çalışırken, işçiler diğer dilimleyicide bıçak araçlarını ayarlayabilir, düzenlenmiş bıçak açıklığını otomatik olarak kontrol eder.
• Alet değiştirmek için dönen taret, iki çift konsol mili, bir çift eski aletleri almak için, diğer çift yeni aletleri takmak için, aletlerin düzenlenmesi çevrimdışı, hat içi çalışmayı rahatsız etmiyor.

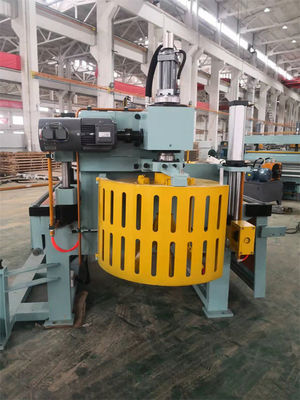

6. Hurda sarıcı: dikey sarma veya yatay sarma, hurda toplayıcı ve kıyıcı, isteğe bağlı.yüksek hızlı ince sac için genellikle dikey tip.
7. Ön ayırma ve gergi: tüm ayırma milleri aynıdır ve kolayca sökülüp takılır.
Gerginlik sağlanması değişken pistonlu pompa hidrolik sistemi olup, üstteki iki hidrolik silindir denge basıncını verir.
8. Kesme sonrası ve Saptırıcı rulo: kesme sonrası, düzensiz şerit kuyruklarını keserek, geri sarıcı üzerinde paketlemeyi kolaylaştırır.
Yönlendirme silindiri üzerindeki kodlayıcı, dilme uzunluğunu takip eder ve dokunmatik ekranda gösterir.
