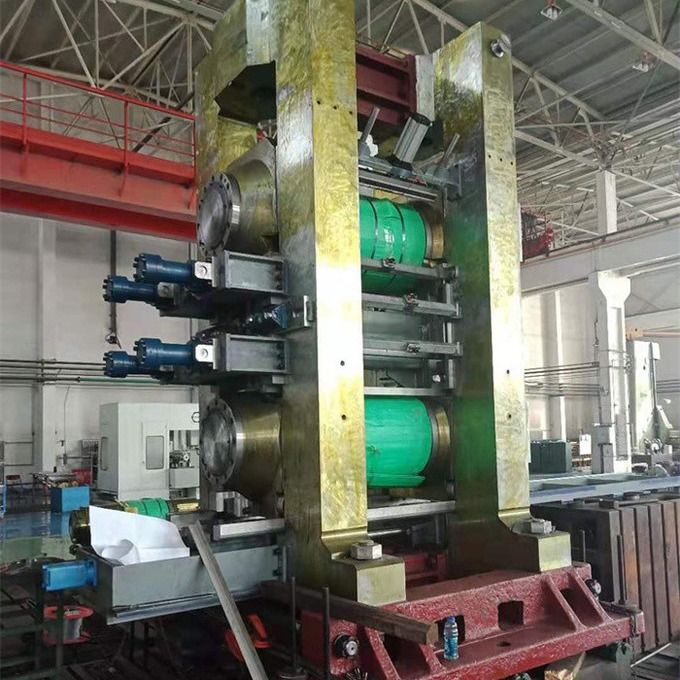

Metal Şerit Soğuk Haddehane için Soğuk Haddeleme Otomasyon Sistemi

Yüksek Hassasiyetli Hidrolik AGC Soğuk Haddehane Makinesi Tersinir veya Tandem

Hidrolik AGC haddehane, yüksek hassasiyeti, yüksek hızı ve yüksek otomasyonu nedeniyle metal şerit haddeleme endüstrisinde giderek daha popüler hale geliyor.

Haddehanenin vidalanması seçeneklerine sahiptirmekanik tip ve hidrolik AGC tipi,

• mekanik tipmotor, hız düşürücü, fren, sonsuz vida, küresel ped vb.'den oluşur.üst top büyük strok ile ve yuvarlanma yükü olmadan hızlı ve sık ayarlanabilir, daha basit yapı ve daha kolay bakım, karmaşık iletim sistemi ve daha düşük hassasiyet, yüksek hızlı yüksek hassasiyetli haddeleme için uygun değildir.
• Hidrolik vidalama, karmaşık iletim yapısına sahip olmayan hidrolik silindir, servo valfler, hidrolik sistemin yanı sıra kontrol sayaçları ve bilgi işlem kontrol sisteminden oluşur.

Hidrolik pres aşağı veya yukarı sistem soğuk haddehaneKarakterler:

1. Hidrolik bastırma silindirleri, AGC kontrol sistemi, hidrolik istasyon, kalınlık ölçerler, sabit silindir boşluk konumu kontrolü, sabit basınç kontrolü ve otomatik eğim ayarlama kontrolü fonksiyonları dahil olmak üzere otomatik kontrollü hidrolik AGC baskı sistemi.
2. CPU bilgisayar otomatik kontrol sistemi
3. Dinamik görüntüleme, yuvarlanan parametreler ayarı, arıza alarmları ve rapor yazdırma için HIM dokunmatik ekranı.
4. Dijital DC veya frekanslı AC sürücü
5. Orta silindirleri sürün (üst orta silindiri ve alt orta silindiri ayrı ayrı sürün.
6. silindir soğutma kontrolü beş bölgeye ayrılmıştır, emusifiye edilmiş su akış kontrolü
7. iş silindiri pozitif/negatif bükme kontrolü
8. Orta silindir transferi ve orta silindir pozitif bükme kontrolünün ön ayarı
9. kama ile haddeleme merkez hattının sıfır ayarı.
10. çalışma silindirleri ve orta silindirler hızlı değişen ekipman
11. haddeleme hızı ve gerginliğinin otomatik ayarlanması
12. Şerit kopması, kaza alarmları ve acil durdurma durumunda koruma önlemleri.
13. iş silindirleri, orta silindirler ve destek silindirleri için petrol gazı yağlaması.
14. Yedek makaralar için makaralı rulmanlar
15. röntgen kalınlık ölçer
16. PLC tarafından kontrol edilen haddeleme prosesi bağlantısı ve hata alarmları
17. Haddeleme işleminin ön ayarı, haddeleme işlemi parametrelerinin ve kritik makine parametrelerinin denetimi, görüntülenmesi ve alarmı


AlmakÇelik şerit için 600 dört silindirli (4 yüksek) tersinir soğuk haddehaneörnek olarak hidrolik AGC konfigürasyonu ile 500 mm'ye kadar.

İş süreci:
10T Rulo Açıcı, tutam besleyici ve 5 makaralı doğrultucu, 1. Sarıcı, 4 Yüksek Hidrolik AGC Tersinir Değirmen, 2. Sarıcı.
