CRC CRC CRS Çelik İnce Yapraklı Metal Uzunluk Çizgisi Makinesi 25pcs/min x 2m
Metal bobinleri uzunluk çizgisine kesmek bizim ana makine ürünlerinden biridir. 16 yıldır metal levha kesim uzunluk çizgisine makineleri üretmek, Malezya, KSA, BAE,Nijerya, Cezayir, ABD, Arjantin, Rusya, Etiyopya, Mısır vb. yaklaşık 30 ülke,
Bobin levhaları sıvı olarak yuvarlanabilir, soğuk olarak yuvarlanabilir, galvanizli çelik levhaları, paslanmaz çelik levhaları, alüminyum levhaları, uzunluk çizgisine kesilen hafif ölçüm levhası ince düzeylendirme ve hızlı kesim içerir.Yaprak düzlüğü metrekare başına +/-1 mm2m x 28pcs/min kesmeyi durdur.
Soğuk olarak yuvarlanan, galvanizli çelik levha bobinleri ince ve hassas bir düzeltme gerektirir (( 4 yüksek veya 6 yüksek),Hızlı kesme (çok müşteri servo sürüş kesme seçin) ve yığma sistemi bir yığmacı veya çift katmanlı yığmacılar birbirleriyle hızlı değiş tokuş olabilir.
Düzleştiricinin sürekli çalışması, servo uzunluğu besleme ve hızlı pnevmatik kesme veya servo tahrikli kesme, yüksek hız ve yüksek hassasiyetli çalışmayı sağlar,yığma hızı gelen kesilmiş sayfaları takip ve hızlı her sayfa yığmak bir bir, 2 mm x 1250 x 15T bobin için, kesmek 20 dakika sürer, yaklaşık 40 dakika bir bobin.
Şekil
İki set sarmal hazırlama eyer, arka gerilimi ile tek mandrel uncoiler, sarmal baş basınç ve peeler, 4 yüksek leveler, çukur döngüsü, merkezi rehber, filmle servo uzunluk sabitleme, hızlı kesme,Teslimat kemeri masası, bir ya da iki set yığıcı, çıkış arabaları ya da yuvarlak masalar.
Tasarım
- Bobin eyer, bekleme için bir veya iki bobin saklamak, yük 20T
- Bobine yükleme arabası. Bobini kabloya yükle, yukarıdan aşağıya kaldır ve yürü.

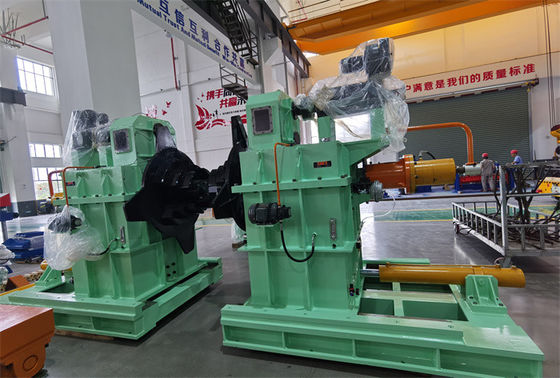

- Tek mandrel açma: standart Ф508mm için hidrolik genişleme mandrel, istikrarlı açma ve düzleştirme için arka gerilim motoru monte edilmiştir,Ceterline üzerinde bobin merkezi sağlamak için uncoiler tabanını merkezileştirmek.

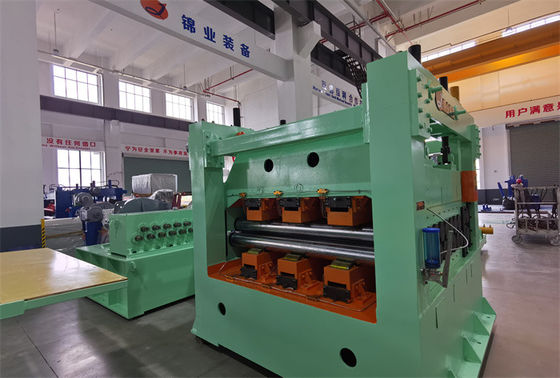

- 2+15 Roller Leveler: 4Hi, 4 sıra yedek ruller, 75KW DC.
- 2+21 6Hi düzeleyicisi isteğe bağlı, daha pahalı bir yatırım, daha yüksek hassasiyetli düzeleme, paslanmaz çelik, alüminyum levhalar için daha uygundur.
- Servo Uzunluk besleme: Servo uzunluk ölçümü ((2+5+2 servo motor ve denetleyici tarafından tahrik edilmiş rulolar)
- Pnömatik Hızlı Durma Kısma: Kıpırdatma şaftı aşağıdan yukarı kesme, alt bıçak v şeklinde.
- Kemer taşıyıcı: hazır levhaları yığıcıya taşımak
- Yükleme sistemi: dikme masası, çıkış yuvarlama masası veya yükleme yükü 5T olan yığılmış levhaları almak ve çıkarmak için çıkış arabaları içerir.
| Yüksek hızlı ışık ölçüm cihazı uzunluğa kesilmiş |
Parametreler |
| Çelik bobin tabaka kalınlığı ((mm) |
0.2-1,5mm, 0.25-2.0mm, 0.3-3.0mm, 0.4-4.0mm |
| Çelik sarmal levha genişliği ((mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Çıkartma yükü (MT) |
10T, 15T, 20T |
| Hat hızı ((mpm) |
80m/dakika |
| Kesme Doğruluğu ((mm) |
±0,50 mm /2m uzunlukta
|
| Düzleştirme hassasiyeti |
≤±1,0 mm/m2 |
| Kürükler kesmek |
Kalınlığın %3'ü |
| Yükleme hassasiyeti |
Genişliği ≤1,0 mm, uzunluğu ≤1,5 mm, |
| Toplam güç ((KW) |
100KW ~ 130KW ~ 150KW - 165KW |
| Arazi alanı ((L x W) |
25m x 10m |
Kesin Yapım:
| Bölüm |
Malzeme, İşleme, Marka |
| Çubuk, eksen, rulo |
42CrMo,HB250-275 |
| Çerçeve, tabanlar |
Q235-A,Q345 ((16Mn) çelik levhaları kaynak, kızartma işlemi |
| Değişim kutusu gövdesi |
Q345 plaka kaynak, ısı işleme, kum patlatma, primer boyama |
| Dişliler: |
40Cr dövme çeliği, HB240-255, dişleri sertleştirilmiş, dişleri öğütülmüş |
| Rulo açma bölümleri: |
55# dökme çelik, kalınlaştırma, sert krom kaplama ve cilalama |
| Hidrolik pompa |
Yuken pistyon değişken pompası |
| PLC |
Siemens S200 |
| Yükleme |
HRB, ZWZ, SKF |
| Pnömatik parçalar |
Hava saldırısı, SMC. |

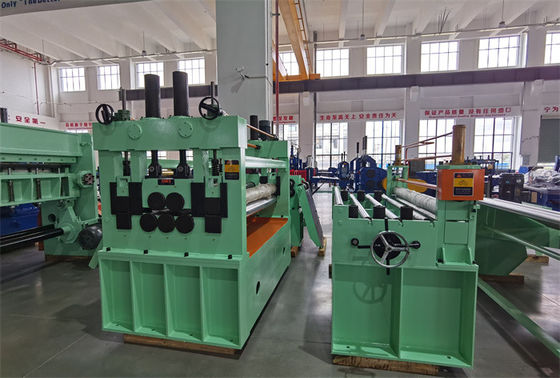

Fotoğraflar:
