Ağır Çelik Rulo HR Siyah Çelik Boy Kesme Hattı Makinesi

Ağır Çelik Rulo HR Siyah Çelik Boy Kesme HattıMakine ( 5-20 x 2200)

Ağır Çelik Rulo HR Siyah Çelik, ağır hizmet tipi boyuna kesme hattına ihtiyaç duyar:

1. Sıcak siyah çelik: Q235, Q345, Q355, st37 -52, çelik sac mukavemeti Akma mukavemeti ≤350Mpa Çekme mukavemeti≤550Mpa

2. Ağır gösterge plakası özellikleri: 5-20 mm kalınlık, 1000-2200 mm genişlik, kesme uzunluğu 2 -12 m

3. İki Kez Tesviye: 250 mm çaplı silindirlerin 2 üzeri 3 merdane ile ön tesviyesi ve 4 üzeri 5 merdane ile tesviye makinesi 4 4 yüksek.

4. Bobin Açıcı: çift kafa, iki taban bobin sac genişliğine göre hareket eder.

5. Bobin kafası açıcı: portal çerçevesi, iyi ayarlanmış bobin kafası çekiş silindiri, bobin kafası düzleştirme silindiri ve kürek plakası takın.

6. Bitmiş plaka istifleme: besleme plakasını istifleme rafına sıkıştırın, plakaları iterek plakayı düzgün bir şekilde itin.

Kompozisyon ve Parametreler:

karakterler:


1. Açıcı / Açıcı

ağır boy kesme hattı, ağır kalibreli ağır çelik bobinleri işler.rulo açıcı, çift mandrele ve güçlü kayar tabanlara sahiptir.

Her mandrelin üç adımı vardır, iki mandrelin hidrolik silindirlerle açılıp kapanması.

Açılma stabilitesini sağlamak için açıcı tabanının üzerine monte edilmiş arka gerdirme mekanizması.

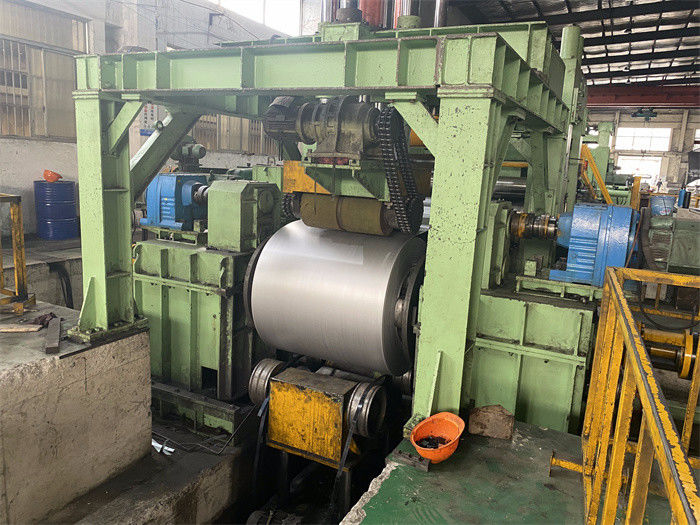

2. Portal çerçeve bobin başı açıcı

Portal çerçevesi çok güçlüdür, baskı silindiri ve çerçevenin üstünde düzleştirme silindiri bulunur.
çelik bobinin üstündeki hidrolik bastırma silindiri presi ve aşağı bastırma açısı ayarlanabilir

Doğrultma silindiri, şerit kafasını izlemek ve düzeltmek için ileri geri kayabilir.

Ön tesviye cihazına takılı kürek plakası, makaralı pres bobin kafasını düzeltirken bobin kafasını destekler.

3. ilk 2+5 ön dengeleyici

Silindir devasa ve güçlüdür, çelik bobinin iç gerilimini azaltır, silindir yüzeyi sertleştirilmiş ve krom kaplıdır

Sargısız bükülme stresini rahat duruma getirmek için.

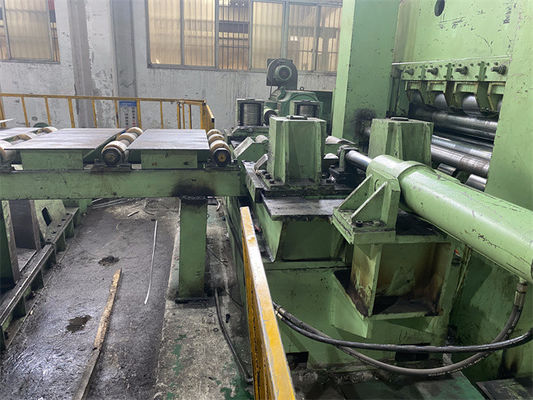

4. Ağır hizmet tipi düzleştirici

ağır hizmet tipi rampa sayısı 13 adet, 11 adet veya 9 adet, merdane çapı 180mm -230mm -300mm olacak,
Üst silindirler ve alt silindirlerin aralığı ve açısı ayarlanabilir.

Tesviyeyi durdurmadan, eş zamanlı kesim sırasında çelik plakaya basmadan sürekli çalışan düzleştirici, bu, silindir izi bırakmadan çelik plaka yüzeyini korumak için iyidir

Kesme kesmeyi durdurduğunda, düzleştirici kavranır ve enkoder ölçümü altında durdurulur.

5. Hidrolik kesme

Parça Kesme: Eşzamanlı Yüksek frekanslı kesim ve güçlü çerçeve, kesme için güçlü hidrolik istasyon, çelik plakanın eş zamanlı izlenmesi için büyük servo motor.

Hidrolik sallanan makas, enkoder ölçümü altında kesmeyi durdurur.

6. Otomatik istifleyici

Bomba ambarı istifleme, makaralı koldaki her bir levhayı alın, kaldırma masasına düşen levhayı serbest bırakmak için iki kolu açın.

Rulo tabla, istiflenmiş sayfaları paketlemek için dışarı doğru teslim eder.

7. Otomatik kontrol, tüm süreç otomatik modda PLC kontrolü altındadır.
