Yüksek Hızlı Hassas Hafif Dilme Hattı (0.3-3 X 1250)
Otomatik dilimlemede yüksek hızlı Light Gauge sac dilme hattı hızı 120m/dak, 150m/dak, 200m/dak olabilir, etkili mekanizma düzenlenmiş, yükleme, diş açma ve boşaltma süresi 10 dakika içinde tamamlanabilir.Ortalama 15T bobin 30 dakikaya ihtiyaç duyar, her gün 8 saat 240T üretebilir.
Yüksek hassasiyette yüksek hızda sürekli hafif metal bobin levha dilme, dilimleme hattının her bir birimi, düzgün dilme işlemi sağlamak için özenle tasarlanmalı, işlenmeli, monte edilmeli ve kurulmalı, bu arada ince metal şerit malzemenin özel özelliklerini göz önünde bulundurun.Tasarım konusunda zengin bir deneyime sahibiz ve ince ölçülü metal sac dilme için yüksek hızlı yüksek hassasiyetli özelleştirilmiş dilme hatları yapıyoruz.
Endonezya, Malezya, Hindistan, Filipinler, Vietnam, Suudi Arabistan, BAE, Irak, Ürdün, Mısır, Cezayir, Nijerya, Gana, Kosta Rika, Brezilya, Venezuela, Kolombiya, ABD, Kazakistan, Rusya, Ukrayna, vesaire.
Kompozisyon ve düzen

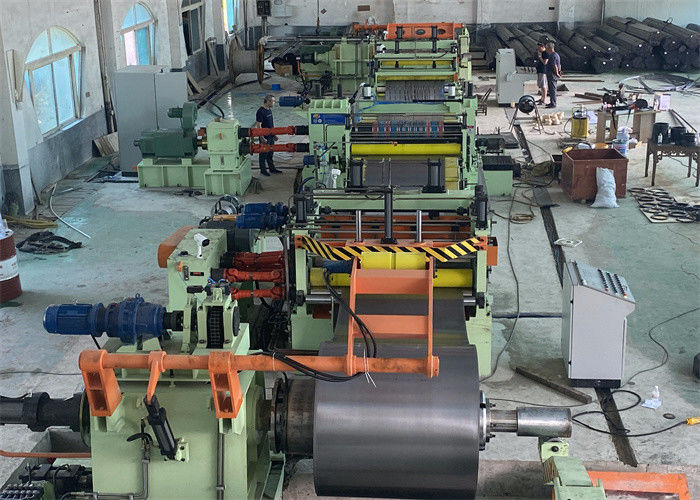

Bobin hazırlama sehpası, Bobin yükleme Arabası, Bobin açıcı, Bobin kafası Açıcı, Kıstırma besleyici ve Ön seviyeleyici, Kesme, Çukur biriktirici 1, Giriş kılavuzu, Dilimleyici, Hurda sarıcı, Çukur Toplayıcı 2, Gergi ve Ön ayırıcı, kesme sonrası ve saptırma silindiri , kol ayırıcılı geri sarıcı, bobin boşaltma arabası, (turnike)
- Bobin açıcı: bobin yükü 15-20T için genellikle tek mandrel konsol tipi

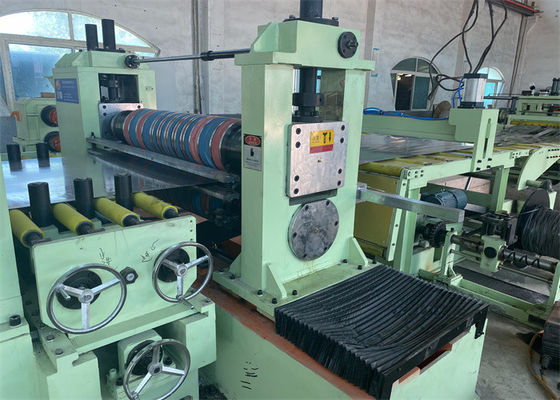

- Dilimleyici, dilme hattının ana ekipmanıdır, disk bıçaklarının takılması için çift mil, hızlı değişim için çift dilme opsiyoneldir
- Yarık kuyruk baskı silindiri: yarık şerit kuyruklarının çukur döngüsüne düşmemesi için hurda sarıcılarının üzerine rulo tablasına monte edilir.
- Baskı merdanesinin çapak alma işlemi: Gerdirmeden önce şeritlerin kenarlarındaki çapakları bastırın.

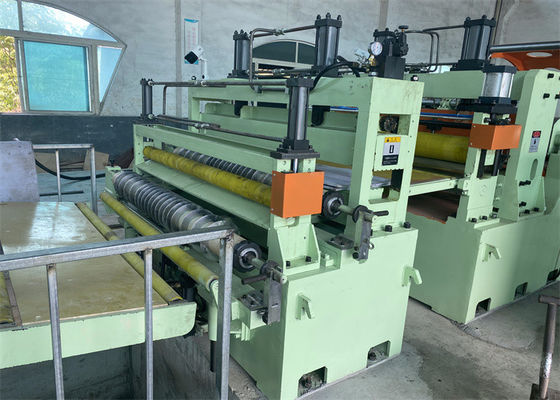

- Gerdirme istasyonu: kanallar temas kirişleri, sarma gerginliği sağlamak için yün keçeyi sıkıştırır, germe basıncı ayarlanabilir.
- Saptırıcı kodlama silindiri: şerit yönünü saptırın ve dilimleyici ile sarıcı arasındaki senkronizasyonu kontrol etmek için hat hızını ölçün
- Sarıcı: dikişsiz mandrel veya normal segmentler mevcuttur, şeritleri ayırmak için baskı şeritlerini sırayla sarmak için.
parametreler
| Ana Bobin |
Dilme Sayısı |
Dilme Hızı |
dilme hassasiyeti |
Aletler |
Güç |
Kapasite |
|
0,3-3 mm kalınlık
300-1250mm genişlik
508 mm kimlik
1600mm Dış Çap
15T ağırlık
|
0,3-1 mm için 30 şerit;
1,0-1,5 mm için 20 şerit;
1,5-2,0 mm için 15 şerit;
2,0-3,0 mm için 10 şerit;
|
1 mm'nin altında 180m/dak;
120 m/dak 1-1,5 mm;
100 m/dak 1,5-2,0 mm;
80 m/dak 2,0-3 mm
|
20-1350 mm şeritler;
≤+/-0.10mm yarık genişliği,
sarma tümsek ≤0.5mm.
|
Bıçaklar: 6CrW2Si, SKD11, SLD, H13K
Ara parçalar: 45 # Çelik
Yastık: kauçuk, PU halkalar
Naylon ayırıcı
16Mn ayırma diskleri
|
Toplam 300KW
Dilme 110KW
Sarıcı 132KW
|
30 dakika/bobin x 15T bobin,
8 saat 240T
|
Yerleşim Çizimi
