Yüksek Hızlı Hassas Çelik Dilme Hatları İnce Ölçü Sac Dilme Makinesi

Yüksek Hızlı Hassas Çelik Dilme Hatları İnce Ölçü Sac Dilme Makinesi
Basic Properties
country of origin
Wuxi, Çin
Brand Name
Jinye
PRODUCT MODEL
(0,2-2)x1250
Trading Properties
MOQ
1 takım
Packing
2 adet 40HC + 1 adet 20GP
period for dispatch
90 -150 gün
payment method
Akreditif, T/T
Supply Capacity
Yılda 20 Takım

Product Details

Vurgulamak:

300mm Hassas Çelik Dilme Hatları

,

1250mm Yüksek Hızlı Çelik Dilme Hatları

,

İnce Ölçü Sac Dilme Makinesi

Sheet Thickness: 0,2-2 mm
Sheet Width: 300-1250mm
Slitting Speed: 0-150mp/dak
Slitting Quantity: 2mm x 15 şerit
Slit Width Tolerance: +/-0.10mm
Total Power: 250KW
Land Area: 22m x 8m
Slitter Arbor: 205mm
Recoil Mandrel: 508mm
Tools Changing: ikiz kesici
Product Brief
İnce Ölçü Levhası İçin Yüksek Hızlı Hassas Çelik Dilme Hatları İnce sac dilme makinesi, 120m/dak, 150m/dak, 200m/dak yüksek hızlı dilimlemeye ihtiyaç duyar, bu nedenle yaklaşık yarım saat bir bobini kesebilir, artı etkin mekanizma duruş süresini kısaltmak için düzenlenmiştir, yükleme, iplik takma ve ...
Product Description

İnce Ölçü Levhası İçin Yüksek Hızlı Hassas Çelik Dilme Hatları



İnce sac dilme makinesi, 120m/dak, 150m/dak, 200m/dak yüksek hızlı dilimlemeye ihtiyaç duyar, bu nedenle yaklaşık yarım saat bir bobini kesebilir, artı

etkin mekanizma duruş süresini kısaltmak için düzenlenmiştir, yükleme, iplik takma ve boşaltma süresi 10 dakika içinde tamamlanabilir, her 8 saatte bir 10 bobin kesebilir (10 bobin x 15T = 150T).



karakterler:

  1. Bobin depolama eyeri: bobini eyere hazır hale getirin, bobin arabası (araba) bobinin altına gelebilir ve yukarı kaldırabilir, bu da tavan vinci çalışma süresini azaltır ve vinç doğrudan bobin arabasına bobin koyarsa çelik bobinin hasar görmesini önler.
  2. Bobin yükleme arabası: zemin tipi bobin arabası veya çukur tipi, rulo açma mandreline verimli bobin yüklemesi sağlar.

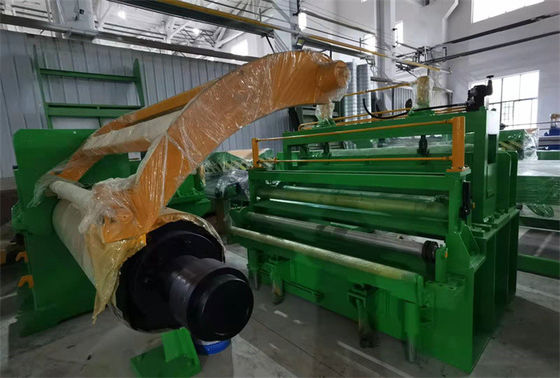

  3. tek mandrel açıcı: 508 mm'ye uygun hidrolik genleşme mandreli ve daha büyük ID bobinlerini açmak için ek segmentler veya lastik manşon takabilir.Mandrel üzerindeki yük, farklı boyutlardaki metal bobinlere göre değişir.
  4. bobin kafası çekiş baskı kolu, soyucu kürek plakası: bobin kafasını açmak ve tutam besleyiciye göndermek için birbirleriyle işbirliği yapın.
  5. Kıstırma besleyici ve ön tesviye ekipmanı: iplik geçirmede bobin kafasını kesiciye ileri gönderir, otomatik modda, kesici ile senkronize olarak şeridi sürekli akümülatör döngüsüne gönderir.
  6. 1# zemindeki ilk akümülatör döngüsü: otomatik modda diş açma aşamasında ince sacın üzerinden geçmesine izin vermek için köprü olarak hidrolik çırpma plakası, sıkıştırma beslemesini ve dilme hızını senkronize etmek için döngü çukurunda çelik gezi biriktirir, çukur duvarlarında geri besleme için elektrikli gözler bulunur.
  7. Baskı silindirleri ve yan kılavuz: çelik şeridi dilme makinesinin ortasında yatay ve dikey olarak yönlendirmek için.Yan kılavuzu çelik şerit genişliğine manuel olarak ayarlayın.

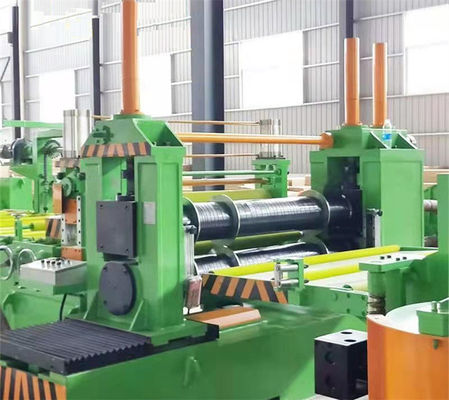

  8. Ana makine, dilme makinesi: bir çift paralel bıçak mili, bir hareketli dilimleme sehpası, bir sabit dilimleme sehpası, vidalama mekanizması, DC / AC sürücü tarafından kontrol edilen tahrik ve şanzıman içerir.
  9. Kenar hurda sarıcı: kenar hurdasını sarın, sarım gerilimi, sürtünme çarkı aracılığıyla sikloid motor tarafından sağlanır.
  10. 2# akümülatör döngü çukuru: 1# akümülatör çukuruyla aynı yapı, senkron dilme ve geri tepme hızını garanti etmek için yarık şeritleri asla döngüye dolanmaz.
  11. Gerginlik ve hız ölçüm birimi: geri tepme için hidrolik yün keçe tipi veya silindir tipi gerginlik sağlanması, geri sarmadan önce hat hızını ölçmek için kodlama.
  12. Saptırıcı silindir ve ön ayırıcı: geri sarmadan önce, çelik şeritleri sırayla ayırın ve şeritlerin yönünü geri tepme mandrel kıskacına yönlendirin.
  13. Üst kol ve geri tepme tertibatını ayırma: iyi bir geri tepme sağlamak için dikişsiz veya açık segmentli mandrel, sarma tümseği ≤0,5 mm, kenar farkı ±0,10 mm.
  14. Elektrik kontrol sistemi: 200m/dk yüksek hızda çalışan dilme hattını kontrol etmek için Siemens PLC.ü

parametreler:

Dilme Hattı 0.2 -2 X 1250 150mpm parametreler
Gelen çelik bobinler ID508mm, 610mm, OD1800mm, bobin ağırlığı 20T
Bitmiş bebek bobinleri ID508mm, OD1800mm, bobin ağırlığı 20T maks.
Ana bobin genişliği 300-1250mm
Bebek bobini genişlikleri 20mm -600mm
dilme sayısı 1mm x 30 yarık;2mm x 15 yarık
Ana motorlar Dilimleyici 90KW + Sarıcı 110KW
Dilme bıçağı ID205 x OD320 x 10/15mm SKD11 HRC58-61
Sarıcı mandrel dikişsiz mandrel
İsteğe bağlı Dilimleyicileri hızlı değiştirin, turnikeyi boşaltın
dilme hızı 0-100-150mpm ayarlanabilir
Yapılandırma Siemens PLC, Parker Drive, Vitory Valfler
dilme hassasiyeti Yarık genişliği ±0,1 mm;Kamber ±0,1 mm/m;kalınlığın %5'i kadar frez;geri tepme kamburu<0.5mm



Düzen:

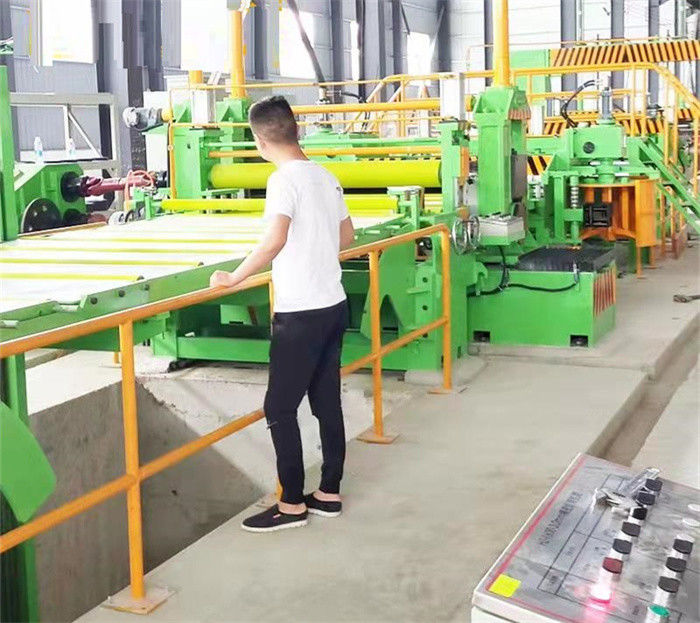

Yüksek Hızlı Hassas Çelik Dilme Hatları İnce Ölçü Sac Dilme Makinesi

Yüksek Hızlı Hassas Çelik Dilme Hatları İnce Ölçü Sac Dilme MakinesiYüksek Hızlı Hassas Çelik Dilme Hatları İnce Ölçü Sac Dilme MakinesiYüksek Hızlı Hassas Çelik Dilme Hatları İnce Ölçü Sac Dilme Makinesi
