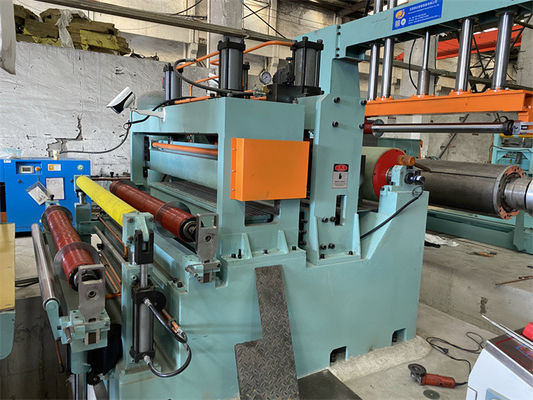

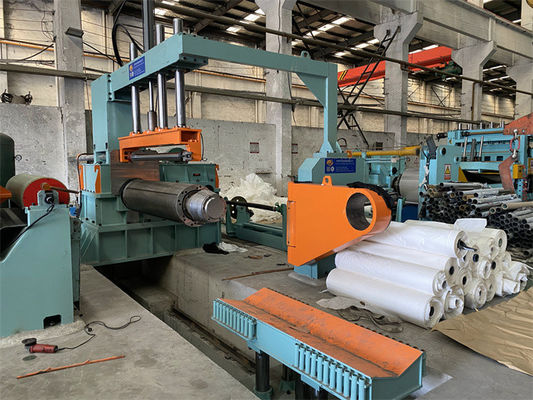

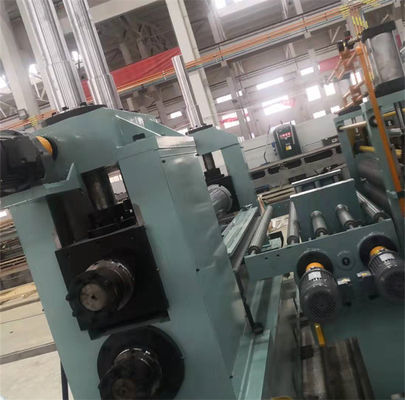

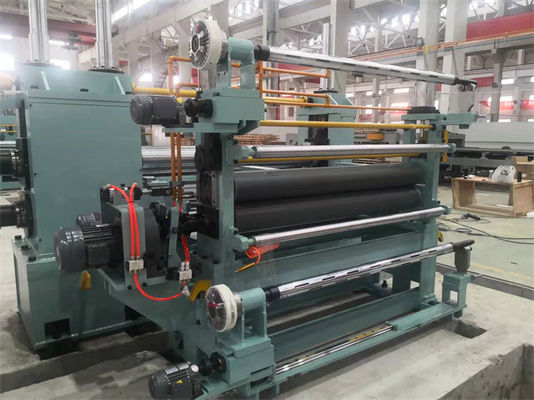

Alüminyum bobin Yüksek hassasiyetli Yaprak Kesme Makinesi
Alüminyum bobin yaprak kesimi alüminyum yaprak için yüksek hassasiyet gerektirir, vücudu daha yumuşak ve yüzeyi pürüzsüzdür, alüminyum yaprak için kesme araçları benzersizdir,ince alüminyum tabaka kesme zamanında kesme hızı yüksek gereksinimleri.
Alüminyum levhalar saf alüminyum ya da alüminyum alaşımı olabilir.
en sık 1xxx, 3xxx, 5xxx, 7xxx serilerindeki alüminyum levhalar
Alüminyum tabakasının özellikleri:
İyi bir plastikliğe sahiptir, işlenmesi kolaydır
Alüminyum levha hafiftir, yoğunluğu 2.7g/cm3, çelik levhanın yaklaşık üçte biri
Alüminyum plakanın dayanıklılığı soğuk sarmalama ve kızartma ile iyileştirilebilir.
Alüminyum plaka, katı bir Al2O3 koruyucu yüzeye sahiptir, korozyona karşıdır.
Alüminyum levha vücudu daha yumuşak ve yüzeyi pürüzsüzdür, iyi işlenmelidir.
| kategorisi |
saflık |
sınıfı |
kullanımı |
özellikleri |
| 1xxx serisi |
Al % 99 |
1050, 1060,1100 |
Genel |
|
| 2xxx |
Cu (3-5%) |
2A16 ((LY16), 2A06 ((LY6) |
havacılık |
|
| 3xxx |
Mn (1,0-1,5%) |
3003,3004,3005,3A02, 3A21 |
Genel |
|
| 5xxx |
Mg ((3-5%) |
5052.5005.5083.6754. 5A05 |
genel, havacılık |
düşük yoğunluk,
Yüksek germe dayanıklılığı,
Yüksek uzatma
|
| 7xxx |
Zn |
7075 |
Havacılık malzemeleri |
Yüksek sertlik ve dayanıklılık |
Bileşim ve Parametre:
| - Hayır, hayır. |
Tasarım |
Parametreler |
| 1 |
Besleme bobini arabası |
10T |
| 2 |
Çifte mandrelli uncoiler |
Φ508 mm, 10T yük |
| 3 |
Çipçik besleyici ve beş rulo seviyeleyicisi |
Φ160 mm, 30KW |
| 4 |
Hidrolik kesici |
3 x 1300 |
| 5 |
Çukur halkası1 |
Uzunluğu 3000 mm |
| 6 |
Yan rehber ve Pres Roller |
300-1300 mm genişliğinde |
| 7 |
kesme makinesi |
Φ205mm, 22KW |
| 8 |
Kenar hurda sargı ve Çizgiler kuyruğu Baskı |
3KW x 2 |
| 9 |
Çukur biriktiricisi |
Uzunluğu 3000 mm |
| 10 |
Pre-separator, Tensioner, dengeleme silindir |
İki kez ayırma, yün hissedilen gerginlik, kemer gerginliği |
| 11 |
ReCoiler (ayrılama diskleri, itme) |
Φ508mm, 55KW, 10T |
| 12 |
Arabayı boşaltan bobinler |
10T |
| 13 |
Hidrolik sistem |
Rexroth valfleri, Yuken pompası |
| 14 |
Elektrikli kontrol sistemi |
Parker DC sürücü, Siemens PLC ve dokunmatik ekran |
Genel parametreler:
1)Materyal: ((AA3105,1100,8011) Alüminyum bobinler
2) Bobin kalınlığı:0.3 ¢3.0 mm
bobin genişliği: 500 ∼ 1250 mm
3) Koil iç çapı: Φ508 mm
4) Bobinin dış çapı: Φ2000 mm
5) Bobin ağırlığı: 10000kg en fazla
6) Bitmiş ürünlerin genişliği:20-500mm
7) Asgari kesme genişliği:normal kesme genişliği 30mm'den fazla.
8)Hadiye hızı:MAX150m/min
9)Şerit sayısı:max10 2,5 mm kalınlığında şerit,
en fazla 30 şerit, 0.3 mm'den 1.0 mm'ye kadar,
kalan kalınlığında en fazla 20 şerit,
10) İşlenmiş alan: 8mX25m
11) kesme motoru: 22KW AC,
Rulo açma motoru: 11KW AC
Düzleştirme motoru: 15KW AC
Geri sarma motor: 55KW
