Özelleştirilmiş Yüksek Hızlı Sac Rulo Dilme Hatları

Yüksek hızlı dilme hatları, hat hızı 120m/dk, 150m/dk, maksimum 200m/dk'ya kadar artı yükleme, diş açma ve boşaltma için yaklaşık 10 dakikalık verimli durma süresi anlamına gelir, örneğin 0,3 mm x 1250 mm 15T çelik bobini 150m/dk'da yarık 35 dakika sürer, toplam 45 dakika, her biri 8 saat 10 bobin 150T.

Her birimin karakterleri:

1. Bobin depolama eyeri: eyere bir bobin koyun, bobin arabası bobinin altına gelir ve yukarı kaldırın, bu da havai vincin çalışma süresini azaltır ve vinç doğrudan bobin arabasına bobin koyarsa çelik bobinin hasar görmesini önler.
2. Bobin yükleme arabası: zemin tipi veya çukur tipi, bobini bobin açma mandreline yükleyin.

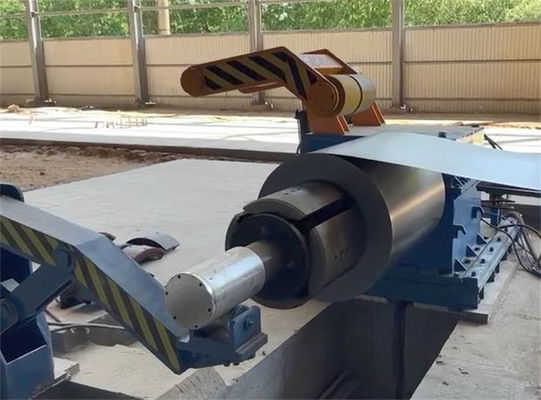

3. Rulo açıcı: tek mandrel konsol veya destekli mil ucu, 508 mm'ye uygun hidrolik genleşme mandreli ve daha büyük ID bobinlerini açmak için ek segmentler veya lastik manşon takabilir.Mandrel üzerindeki yük, bobinlerin farklı boyutlarına göre değişir.
4. Bobin kafası baskı silindiri, soyucu kürek plakası: bobin kafasını açmak ve tutam besleyiciye göndermek için birbirleriyle işbirliği yapın.
5. Kıstırma besleyici ve ön tesviye: diş açma aşamasında, bobin kafasını otomatik modda, kesici ile senkronize olarak akümülatöre sürekli sac göndererek kesiciye ileri gönderin.
6. 1# zemindeki ilk akümülatör döngüsü: otomatik modda, besleme ve dilme hızını senkronize etmek için çukurda çelik gezi biriktirme aşamasında, diş açma aşamasında sacın üzerinden geçmesine izin vermek için köprü olarak hidrolik çırpma plakası, döngüyü kontrol etmek için çukur duvarlarındaki elektrik sensörleri ile.
7. Baskı silindirleri ve yan kılavuz: çelik şeridi dilme makinesinin ortasında yatay ve dikey olarak yönlendirmek için.

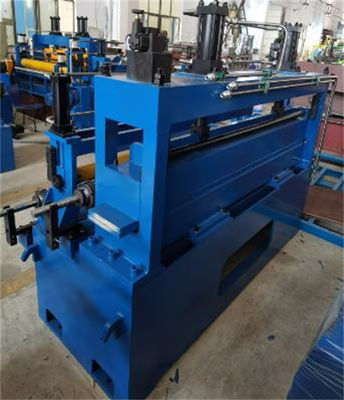

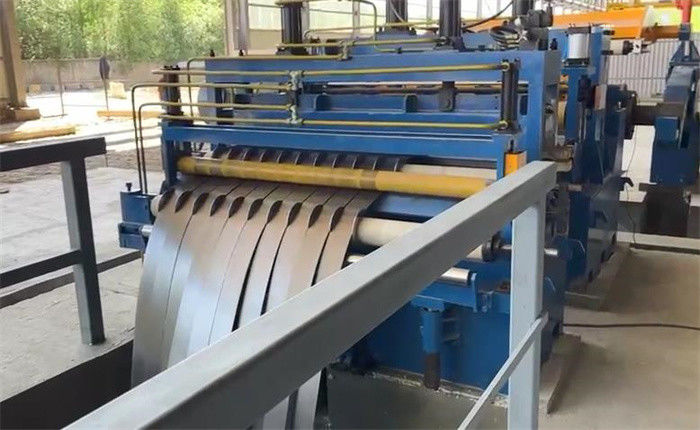

8. Ana makine, dilme: bir çift paralel şaft, bir hareketli dilimleme standı, bir sabit dilimleme standı, vidalama mekanizması, DC / AC sürücü tarafından kontrol edilen tahrik ve şanzıman, bitmiş şeritlere uygun olarak ikili şaftlara operatör takma bıçakları ve ayırıcıları içerir boyutlar.
9. Kenar hurda sarıcı: kenar hurdasını sarın, sargı gerilimi frekans dönüştürücü tarafından kontrol edilir.
10. 2# akümülatör döngü çukuru: 1# akümülatör çukuruyla aynı yapı, senkron dilme ve geri tepme hızını garanti etmek için yarık şeritleri asla döngüye dolanmaz.
11. Gerginlik ve hız ölçüm birimi: geri tepme için hidrolik yün keçe tipi veya silindir tipi gerginlik sağlanması, geri sarmadan önce hat hızını ölçmek için kodlama.
12. Saptırıcı silindir ve ön ayırıcı: geri sarmadan önce, çelik şeritleri sırayla ayırın ve şeritlerin yönünü geri tepme mandrel kıskacına yönlendirin.
13. Üst kol ve geri sarıcıyı ayırma: iyi bir geri tepmeyi sağlamak için dikişsiz veya açık segmentli mandrel, sarma tümseği ≤0,5 mm, kenar farkı ± 0,10 mm, üst kol ayırıcı, geri tepme bobini büyüdükçe hidrolik olarak yukarı hareket eder.
14. Elektrik kontrol sistemi: Yüksek hızda çalışan dilme hattını kontrol etmek için Siemens PLC.
15. Hidrolik istasyon ve boru hatları: Siemens AC pompa motoru, Yuken değişken pistonlu pompa ve dikişsiz yağ boruları.
