Yüksek germe bobine levhası için ağır görevli çelik kesme hattı makinesi
Yüksek karbonlu çelik bobinleri, alet, bıçak, yaylar vb. yapmak için kullanılan yüksek germe çelik, çok sert ve yüksek esnekliktir. Çelik sınıfı: çelik sınıfı: ASTM1050,1075,1080, 1085, 1090, 1095, C67S çekim dayanıklılığı aralığı 750Mpa-1000Mpa civarındadır
Yüksek germe dayanıklılıklı çelik levhaları, kaliteli kesim gerektiren yüksek kaliteli çeliklerdir.
Shanghai ve Suzhou'daki yerli müşterilere ve ABD'deki yabancı müşteriye yüksek gerimlilikli çelik bobin kesme makineleri üretiyoruz ve tedarik ediyoruz.
Müşterilerin sıcak rulo bobin kesme hatlarına olan gereksinimlerini ve hangi konfigürasyon makinelerinin piyasaya uygun olduğunu iyi biliyoruz.Dünyanın dört bir yanındaki müşterilere yüzlerce set HR kesme makinesi tedarik ettik.Sorularınızı memnuniyetle karşılıyorum.
Bileşikliği ve Özellikleri
1.Çok Güçlü kabuk açıcı ve bobin açma baskı rulo ve kabuk açıcı kürekleme plağı, çelik şeridi çıkartılırken çelik sargıyı istikrarlı bir şekilde tutmak ve şerit başını sıkıştırma besleme ekipmanına göndermek için.
2.Slitter: Slitter direkleri, şaftları, bıçakları normal kesiciden daha büyük ve daha güçlüdür. Sürücü motor gücü normal model kesiciden yaklaşık% 50 daha fazladır.
3Kenar hurda sargıcısı, daha güçlü ve verimli olan tork tipi gerilimi benimser.
4Akülatörün çukur döngüsü daha uzun ve çelik şeridi biriktirmek için yeterince derin.
5Gerginlik sağlama ünitesi, geri çekilme için ayarlanabilir sabit bir gerginlik sağlamak için hem yuvarlak hem de yün filtı içerir.

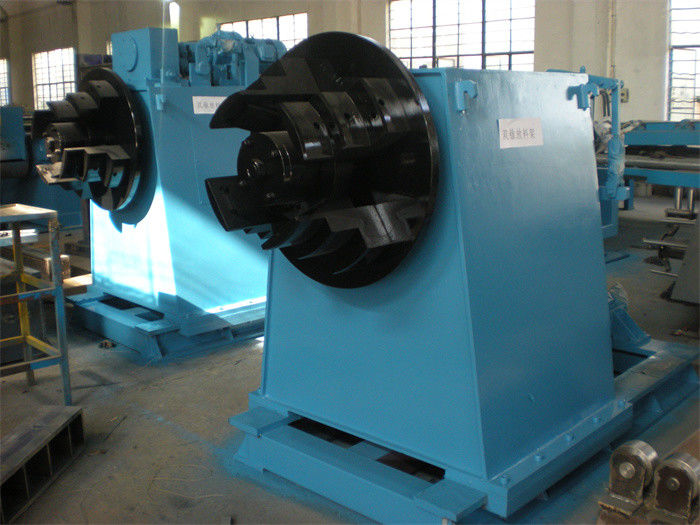

6. Recoiler, üstten basıncıya kadar ayrılan şeritlere sahip portal çerçeve tipi kollu ayırıcıya sahiptir.
7Kesme hızı genellikle 80 m/dakikada sınırlıdır.
8Kesme bıçakları sert çelik kesmek için uygun özel bir malzemedir.

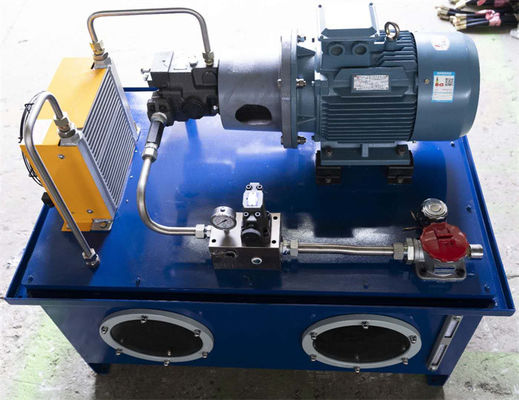

9Hidrolik silindirler, valfler gibi hidrolik sistemler sağlam ve daha dayanıklı olmalıdır.
Düzenleme Süreci:
Bobin hazırlama eyer, Bobin yükleme arabası, basın rulo ile rulo açmak, bobin başı soyutlayıcı, sıkıştırma besleyici ve 5 rulo önceden seviyelenme, kesme, çukur döngüsü 1, Yan kılavuz, kesme, hurda sargıcısı, çukur döngüsü 2,Gerim ve önceden ayırıcı, kesme ve deflektör rulo, üst kol ayırıcı ile geri çekme, sarmal boşaltma arabası
Parametreler:
| Kesme hattı (0.2-3.0) x 1550 80mpm |
Parametreler |
| Gelecek çelik bobinler |
ID508mm, 610mm, OD2000mm, bobin ağırlığı 30T |
| Bitmiş bebek sargıları |
ID508mm, OD2000mm, bobin ağırlığı en fazla 30T |
| Ana bobin genişliği |
500-1550 mm |
| Bebek sargılarının genişlikleri |
50 mm -1500 mm |
| Kesim sayısı |
1 mm x 30 çukur; 3 mm x 8 çukur |
| Ana motorlar |
Slitter 132KW + Recoiler 160KW |
| Kesme bıçağı |
ID250 x OD380 x 20mm SLD, HRC60-61 |
| Dönüştürücü mandrel |
508mm mandrel |
| İsteğe bağlı |
Hızlı değişim kesicileri, boşaltma turniketi |
| Kesme hızı |
0-80mpm ayarlanabilir |
| Yapılandırma |
Siemens PLC, Parker DriveR, Rexroth Valves |
| Kesme hassasiyeti |
Çatlak genişliği ±0,10 mm; Camber ±0,1 mm/m; bur kalınlığının %5'i; geri çekilme küpü <0,5 mm |
Yapılandırma:
| Bölüm |
Malzeme, İşleme, Marka |
| Çubuk, eksen, rulolar |
40Cr, HB250-275, HRC55-58 |
| Slitter gövdesi |
42CrMo dövme, HB280-300, yüzey orta frekanslı temperleme HRC50-55, sert krom kaplama, yüzey cilalama |
| Çerçeve, tabanlar |
Q235-A,Q345 çelik levhaları kaynak, kızartma işlemi |
| Değişim kutusu gövdesi |
Q345 plaka kaynak, ısı işleme, kum patlatma, primer boyama |
| Dişliler: |
40Cr dövme çeliği, HB240-255, dişleri sertleştirilmiş, dişleri öğütülmüş |
| Ruloları açmak, Ruloları yeniden açmak: |
45# dökme çelik, kalınlaştırma, sert krom kaplama ve cilalama |
| Hidrolik pompa |
Yuken pistyon değişken pompası |
| PLC |
Siemens S200 |
| Yükleme |
HRB, ZWZ, SKF |
| Pnömatik parçalar |
Hava saldırısı, SMC. |
