Yüksek Hassasiyetli Metal Dilme Hattı Pirinç Bakır Şerit Dilme Hattı Makinesi 4 X 650

Yüksek Hassasiyetli Metal Dilme Hattı Pirinç Bakır Şerit Dilme Hattı Makinesi 4 X 650
Basic Properties
country of origin
Wuxi, Çin
Brand Name
Jinye
PRODUCT MODEL
Bakır (0,3-4) x 650
Trading Properties
MOQ
1 takım
Packing
2 adet 40HC
period for dispatch
100 -150 gün
payment method
Akreditif, T/T
Supply Capacity
Yılda 10 takım

Product Details

Vurgulamak:

Yüksek Hassasiyetli Metal Dilme Hattı

,

Metal Dilme Hattı 4 X 650

,

Pirinç Bakır Şerit Dilme Hattı Makinesi

Prodcut Name: sac dilme makinası, bakır folyo dilme makinası, alüminyum dilme makinası
Sheet Material: Alüminyum, Bakır, Pirinç, Bronz
Sheet Thickness: 0,3-4 mm
Sheet Width: 200-650mm
Slitting Speed: 100M/DK
Coil I.D: 508mm
Coil O.D: 1800mm
Coil Weight: 5T
Slitting Precision: ±0,10 mm
Number Of Slitting: 3mm x 15 şerit
Applicable Industries: Enerji ve Madencilik, Ev Kullanımı, Otel, Perakende, Çiftlik, İnşaat, Giyim Dükkanları, Restoran, İn
Key Selling Points: Yüksek Hassasiyet, Yüksek Verimlilik, Düşük maliyet ve yüksek hız
After Sales Service: Çevrimiçi destek, Saha kurulumu
After Warranty Service: Videolu teknik destek, Çevrimiçi destek, Saha bakımı
Product Brief
Yüksek hassasiyetli tunç bakır şerit kesme hattı makinesi Bakır şerit kesme, bakır şerit yapımı ve işleme bağlantısıdır, dökümden, sıcak yuvarlamadan, soğuk yuvarlamadan sonra son aşamada bulunur. Bakır şeridi, billetten yaklaşık 15 mm kalınlığına kadar sıcak valere ile yapılır. Bakır soğuk valere, ...
Product Description

Yüksek hassasiyetli tunç bakır şerit kesme hattı makinesi



Bakır şerit kesme, bakır şerit yapımı ve işleme bağlantısıdır, dökümden, sıcak yuvarlamadan, soğuk yuvarlamadan sonra son aşamada bulunur.

Bakır şeridi, billetten yaklaşık 15 mm kalınlığına kadar sıcak valere ile yapılır. Bakır soğuk valere, 3 mm'lik bir levha elde eden ilk kaba valere olacak.Sonra ince yuvarlama değirmen bakır şeridi ve hatta bakır folyolar yapar, bakır bant ((folie) kalınlığı 0.08-4mm, genişliği 650mm içinde, böylece bakır bant kesme makinesi kapasitesi 0.3-4 x 650 ve bakır folyo kesme makinesi 0.08-0.5 x 400mm
Bakır ((bronz, bakır) ve bakır alaşımlı bantlar elektronik, otomobil, elektrik, ev aletleri vb. endüstrilerinde yaygın olarak elektrik elemanları, ışık tutucu,Batarya kapağı, düğmeler, mühürler vb.



Düzenleme süreci:

Coil-loading→Single Mandrel uncoiling →Coil-end-press & shoveling→Double-roller pinch feeding/Five-roller pre-leveling → End-cutting → Hole Accumulator1 → Side Guide → Disc slitting→Scrap reeling→Hole Accumulator 2→Pre-separator, Tensioner→Overarm Separator,Recoiling→Coils-discharging → Hidrolik kontrol → Elektrikli kontrol




Sonraki İçerikler:

  • Bakır (C110/C120/C122/C144),
  • Sarı Bakır ((C260/C268/C272),
  • Kırmızı tunç (C230/C220/C210)
  • Bronz (C510/C511/C519/C521/C524)
  • Çizgi kalınlığı: 0.3 mm ila 4.0 mm;
  • Şerit genişliği: 200 ′′ 680 mm
  • Bobinlerin iç çapı: Φ508mm.
  • Bobinlerin dış çapı: Φ1300mm
  • En fazla bobin ağırlığı: 5000Kg.

Bitmiş ürün:

  • Çatlak şeritlerin genişliği: 10 mm - 100 mm
  • Çatlak genişliği toleransı: +/- 0,05mm
  • Kenar camber: +/-0,10mm/m
  • sarma kabuk: 0,5 mm
  • Kenar çukur: 0,015 -0,20 mm

Bileşim ve Parametre:

- Hayır, hayır. Tasarım Parametreler
1 Besleme bobini arabası 5T
2 Çifte mandrelli uncoiler Φ508 mm, 5T yük
3 Çipçik besleyici ve üç rulo düzeleyicisi Φ160 mm, 15KW
4 Hidrolik kesici 3 x 700
5 Çukur halkası1 Uzunluğu 3000 mm
6 Yan rehber ve Pres Roller 100-700 mm genişliğinde
7 Kesme makinesi. Φ180mm,55KW
8 Kenar hurda sargı ve Çizgiler kuyruğu Baskı 3KW x 2
9 Çukur biriktiricisi Uzunluğu 3000 mm
10 Pre-separator, Tensioner, dengeleme silindir İki kez ayırma, yün hissedilen gerginlik, kemer gerginliği
11 ReCoiler (ayrılama diskleri, itme)

Φ508mm, 55KW, 5T

Φ300mm, 5T

Φ200mm, 3T

Φ100mm, 1T

12 Arabayı boşaltan bobinler 5T
13 Hidrolik sistem Rexroth valfleri, Yuken pompası
14 Elektrikli kontrol sistemi Parker DC sürücü, Siemens PLC ve dokunmatik ekran



Yapılandırma:

Bölüm Malzeme, İşleme, Marka
Çubuk, eksen, rulo 42CrMo,HB250-275
Slitter gövdesi 42CrMoforging, HB280-300, yüzey MF HRC50-55, sert krom kaplama, yüzey cilalama
Çerçeve, tabanlar Q235-A,Q345 ((16Mn) çelik levhaları kaynak, kızartma işlemi
Değişim kutusu gövdesi Q345 plaka kaynak, ısı işleme, kum patlatma, primer boyama
Dişliler: 40Cr dövme çeliği, HB240-255, dişleri sertleştirilmiş, dişleri öğütülmüş
Rulo açma Rulo gerileme bölümleri: 55# dökme çelik, kalınlaştırma, sert krom kaplama ve cilalama
Hidrolik pompa Yuken pistyon değişken pompası
PLC Siemens S200
Yükleme HRB, ZWZ, SKF
Pnömatik parçalar Hava saldırısı, SMC.

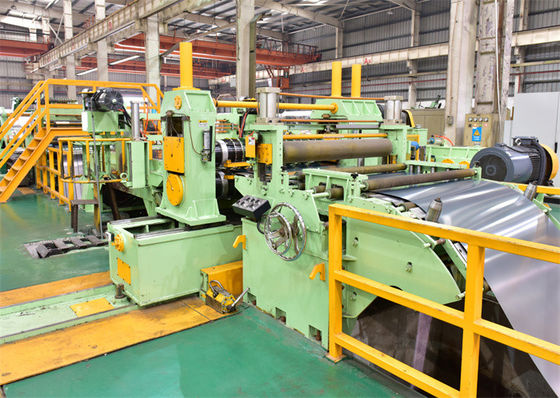

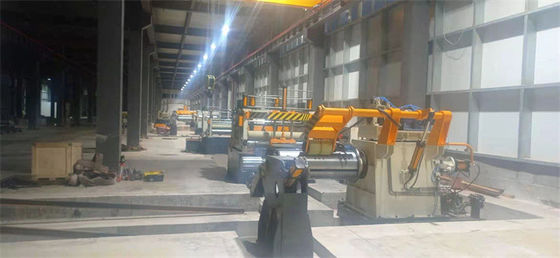

Yüksek Hassasiyetli Metal Dilme Hattı Pirinç Bakır Şerit Dilme Hattı Makinesi 4 X 650Yüksek Hassasiyetli Metal Dilme Hattı Pirinç Bakır Şerit Dilme Hattı Makinesi 4 X 650
