Q235 S355 Çelik Rulo Dilme Hattı Makinesi Ağır Ölçer Dilme Hattı 14 X 2000

Q235 S355 Çelik Bobinler için Ağır Ölçümlü Kesme hattı 14 x 2000

3-14 mm kalınlığında bir sarmal plaka boyutsal yönde kesmek için (veya yüksek germe ağır ölçüm kesme, örneğin 2-8 mm), vb..., kesme makinesi sağlam makine yapısı ile ağır yük taşıyacaktır!

Ağır ölçü kesme hattının otomasyon seviyesi yüksek olmalıdır, çünkü manuel işlem ağır makine için uygulanabilir olmayacaktır, tüm ayarlamalar otomatik olmalıdır, örneğin sarmal başlık,Merkezi rehber, hurdaya sarmalama, ayırıcı değişimi, bobin yükleme ve boşaltma vb.

Açıkçası ağır çaplı kesme hattı büyük bir yatırımdır, ağır çaplı çelik bobinleri kesme, düşük karbonlu çelik veya düşük alaşımlı çelik için uygulanması,Belki kesim sayısı o kadar da fazla değildir çünkü kalınlık ölçer şeritlerin genişliği küçük olmayacaktır.

Özellikleri:

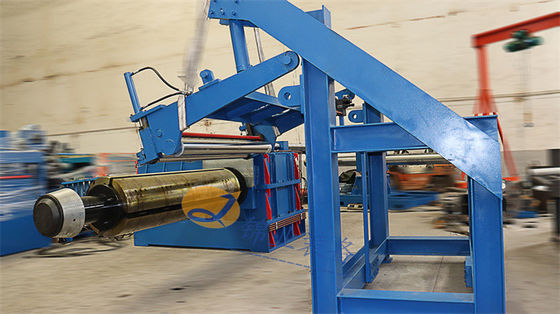

1. Büyük kaydırma çift koni çözücü: kalın çelik bobin plakaları genellikle büyük dış çaplı ağırdır, bobin ağırlığı maksimum 30-40T olabilir ve dış çapı yaklaşık 2200mm'e kadar.İç bobin çapları o kadar düzenli değil., oval bir şekle sahip, karşıt iki koni mandrel kolayca içine sarmaşık destekleyebilir.

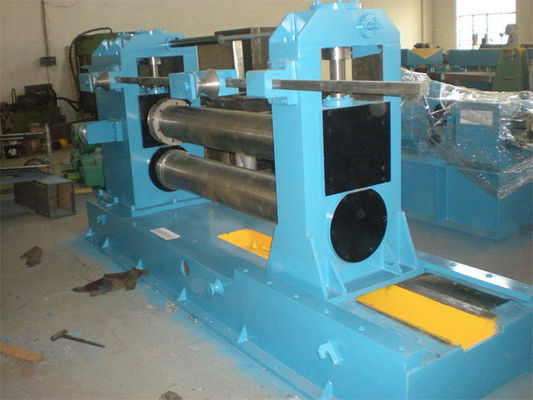

2. Kesmeden önce güçlü ön düzeleyicisi: Kalın plaka yuvarlama hattında sarmallar haline gelmek için yuvarlandı, şeritlerin sarma yarıçapı güçlüdür, güçlü düzeleyicisi sarmal bükme yarıçapını düzleştirerek düz hale gelebilir,Daha sonra kesilmeye hazır.
3. Motorlu ayarlama yan kılavuzu: kalınlık ölçer levhası için, yan kılavuz ayarlama paneldeki düğmeye basılarak motorlanır.

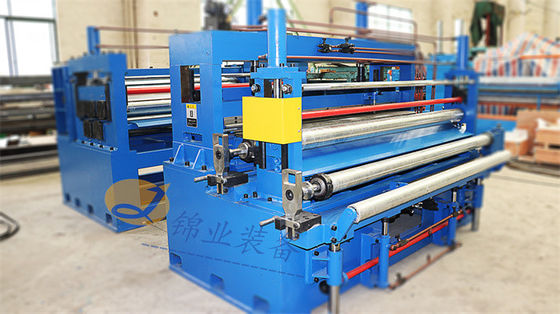

4. Kesme ve geri çekme: Yapısı normal ile aynıdır, çok daha sağlamdır ve bazı parçalar özel malzemeyi benimser.

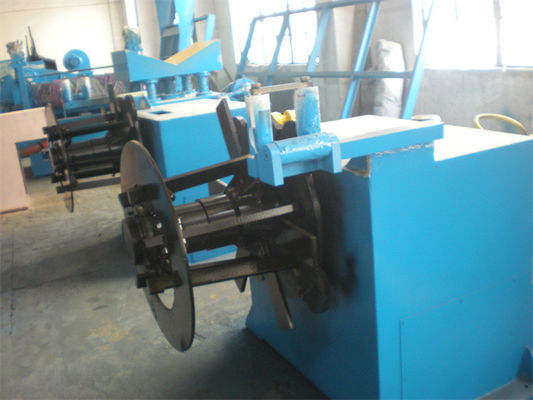

5. Her bir tarafta iki hurda sargıcısı: bağımsız olarak büyük bir AC frekanslı motor tarafından çalıştırılır, hurda sargılarının yer değiştirmesi ile.
6. Beş tekerlekli gergi: Beş tekerlekli gerginlik 3 üzerinde 2 tekerlekli yapıdır, çelik şeritleri sabit geri çekim gerginliği altında sıkı tutar

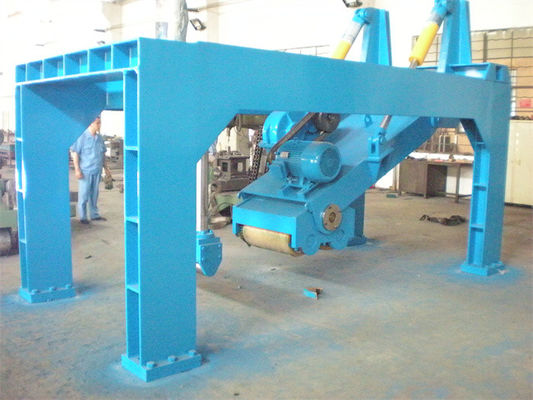

7. Retroiler üzerindeki baskı çerçevesini ayıran şeritler: Sürekli geri çekilmeyi sağlamak için, her şerit, alt katmanın üzerinde düzenli ve sıkıca bir katman tutulmalıdır.hidrolik ayırma basın çerçevesi sağlam bir temel üzerinde durmak, iki hidrolik silindir ile geri çekilme şeridlerine ayırma şaftını basarak.
8. Elektrikli kontrol: Merkezi kontrol dolabı, kesme makinesinin arkasında, sürücü tarafında, işlemci panelleri makinenin önünde, dokunmatik ekranlara ve Siemens PLC'ye sahiptir.
9. Hidrolik güç sistemi iki istasyondan oluşacak. Biri hattın ön tarafında, diğeri de arka tarafında.

 Bileşim ve Parametre:

Düzenleme:
