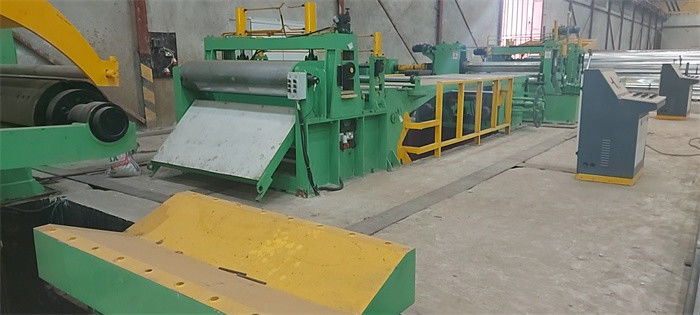

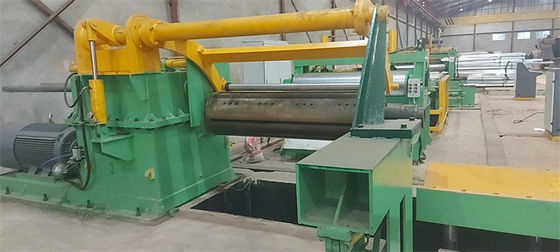

Hafif Ölçer Yüksek Hızlı Hassas Dilme Hattı 0.3-3 X 1250

Hafif Ölçer için Sıcak Satış Hassas Dilme Hattı (0.3-3 X 1250)

Light Gauge sac dilme hattı sıcak satış modeline sahiptir,0,3-3 X 1250, dilme hız genellikle 120m/dak, mekanizma düzenlenmiştirarıza süresini azaltmak için, bir bobin için yükleme, iplik takma ve boşaltma süresi 10 dakikada tamamlanabilir.genellikle 15T bobin 30-40 dakikaya ihtiyaç duyar, her gün 8 saat 200T üretebilir.

hafif metal yüksek hızlı yüksek hassasiyetli Dilme hattı, hassas bir şekilde tasarlanmış, işlenmiş, monte edilmiş ve monte edilmiş özelliklere sahiptir, Rusya (2 takım), Kazakistan (2 takım), Kosta Rika (1 takım), El Salvador'a (1 Takım) 3 x 1250 dilme hattı tedarik ettik. , Kolombiya(1 takım), Tanzanya (1 takım), Nijerya(1 takım), Filipinler(2 takım), vb..

Kompozisyon ve düzen

Bobin hazırlama sehpası, Bobin yükleme Arabası, Bobin açıcı, Bobin kafası Açıcı, Kıstırma besleyici ve Ön seviyeleyici, Kesme, Çukur biriktirici 1, Giriş kılavuzu, Dilimleyici, Hurda sarıcı, Çukur Toplayıcı 2, Gergi ve Ön ayırıcı, kesme sonrası ve saptırma silindiri , kol ayırıcılı geri sarıcı, bobin boşaltma arabası, (turnike)

• 1. Bobin depolama eyeri: bobini eyere hazır hale getirin, bobin arabası bobinin altına gelir ve yukarı kaldırın
• 2. Bobin yükleme arabası: zemin tipi bobin arabası veya çukur tipi, bobini bobin açma mandreline yükleyin.
• 3. Tek mandrel açıcı: standart Ф508mm için hidrolik genleşme mandreli ve daha büyük ID bobinlerini açmak için ek segmentler veya lastik manşon takabilir.
• 4. Bobin kafası baskı silindiri, soyucu kürek plakası: bobin kafasını açmak ve başlığı tutam besleyiciye göndermek için.
• 5.Pinch besleyici, 3 rulo Eşitleyici, ön kesme: iplik geçirmede bobin kafasını kesiciye ileri gönderir, otomatik modda, kesici ile senkronize olarak şeridi sürekli olarak 1# akümülatör döngüsüne gönderir.
• 6.1# akümülatör döngüsü: otomatik modda diş açma aşamasında ince sacın üzerinden geçmesine izin vermek için köprü olarak hidrolik çırpma plakası, tutam besleme ve dilme hızını senkronize etmek için döngü çukurunda çelik gezi biriktirir.
• 7. Baskı silindirleri ve yan kılavuz: çelik şeridi kesicinin ortasında yatay ve dikey olarak yönlendirmek için.
• 8.Slitter: bir çift paralel bıçak şaftı, bir adet hareketli dilimleme standı, bir adet sabit dilimleme standı, vidalama mekanizması, motor ve şanzımanın yanı sıra yüksek hassasiyetli dilme aletleri içerir.
• 9.Edge hurda sarıcı: Kenar hurdasını sarın, sarım gerilimi inverter tarafından kontrol edilen motor tarafından sağlanır.
• 10.2# akümülatör döngü çukuru: 1# akümülatör çukuru ile aynı yapı, senkron dilme ve geri tepme hızını garanti etmek için yarık şeritleri asla döngüye dolanmaz.
• 11.Basın silindirleri, Germe, kesme sonrası: pres yarık şeritleri, hidrolik yün keçe tipi veya geri tepme silindir tipi gerginlik sağlanması, şerit kuyruklarını düz olarak kesin.
• 12.Ön ayırıcı ve Saptırıcı rulo: geri sarmadan önce, çelik şeritleri ayırın ve mandrel tutucuyu geri tepmek için şeritleri saptırın.
• 13.Ayrı kol ve geri sarıcı: dikişsiz veya açık segmentler mandrel, bobin düzgün bir şekilde şeritler.
• 14.Bobin Boşaltma Arabası: yarık bobinleri geri tepme mandrelinden boşaltın.
• 15.Hidrolik Sistem: hidrolik güç ünitesi, valfler, borular ve bağlantılar
• 16.Elektrik kontrol sistemi: Dilme hattının çalışmasını kontrol etmek için Siemens PLC.

parametreler

Yerleşim Çizimi
