3mm Altında Uzunluk Hattı Makinesi Işık Ölçerine Yüksek Hızlı Çelik Sac Kesim

Uzunluk Hattı Hafif Göstergesine Yüksek Hızlı Çelik Sac Kesim

Hafif Çelik sacdan boy kesme hattı, metal levha yapım tesislerinde popüler olan yüksek hızlı, yüksek hassasiyetlidir.

0,3 ila 3,0 mm kalınlığındaki çelik bobinler için, genellikle soğuk haddelenmiş çelik, Galvanizli çelik, önceden boyanmış çelik, rulo açma, tesviye ve boyuna kesme işlemi yüksek hız gerektirir:

1/ hızlı kesme hızı:

Hızlı stop kesimde sac belirli bir uzunluğa kadar yukarı ve aşağı hızlanır ve hızlı sac kesilir.

2/ hızlı koşu hızı

Levha, kesilmek ve istiflenmek üzere mümkün olduğu kadar hızlı çalışır.

Hızlı durdurma kesmesi belirli bir süreyi kapsar, çalışma uzunluğu hızlanma, tam hız ve yavaşlamadan oluşur, ortalama bir hız diyelim, her sac yapımının tüm süresine kesme süresi, sac uzunluğu ve ortalama hız kararlaştırılacaktır.

Kompozisyon

• 1. Bobin depolama eyeri, birkaç bobin saklayın
• 2. Bobin yükleme arabası.bobini açıcıya boşaltmak
• 3. Tek mandrel açıcı: standart Ф508mm için hidrolik genleşme mandreli.
• 4. Bobin kafası fren silindiri, soyucu kürek plakası: bobin kafasını açmak ve başlığı kıstırma besleyiciye göndermek için

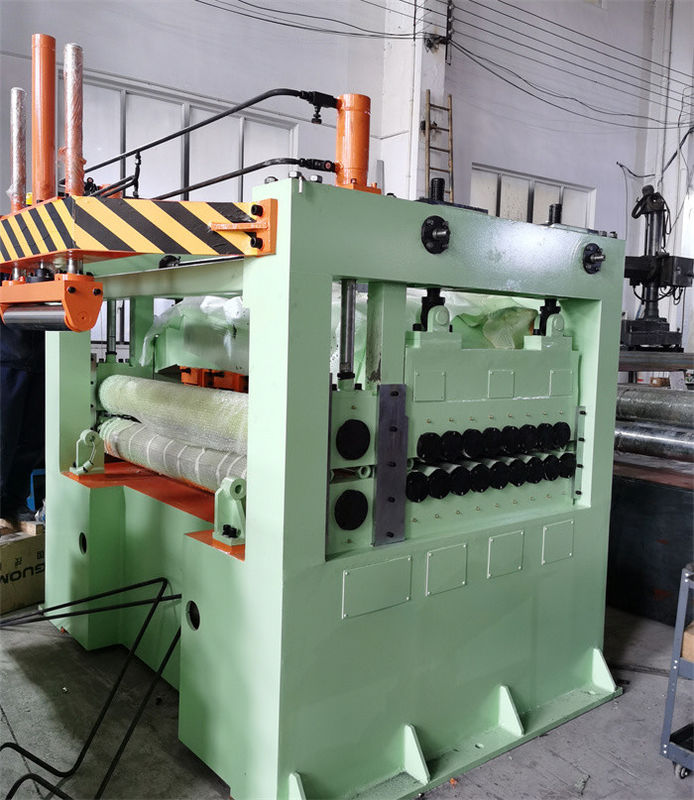

• 5.2+17 Makaralı Düzeltici: 4Hi veya 6Hi, düzeltici ve rulo açıcı arasında geri gerilim faydalıdır.
• 6.Çukur Akümülatörü: diş açma aşamasında sallanan köprü, rulo sacın geçmesine izin vermek için çukuru kapatır, otomatik çalışma aşamasında çukurda sac biriktirir.
• 7. Servo Uzunluk Ölçümü (ve Film Laminasyonu): Film laminasyonu için PU kaplı kıstırma silindirleri ile servo uzunluk ölçümü (bir çift sıkıştırma silindiri veya servo motor ve kontrolör tarafından tahrik edilen 2+5+2 silindir yapısı)

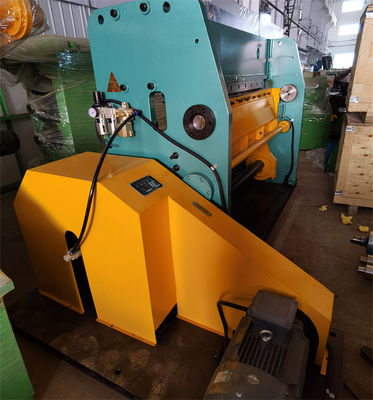

• 8.Pnömatik Hızlı Durdurma Makası: krank mili aşağıdan yukarıya doğru kesilir, alt bıçak v şeklindedir.
• Üst bıçak ile alt bıçak arasındaki boşluk kolayca ayarlanır.

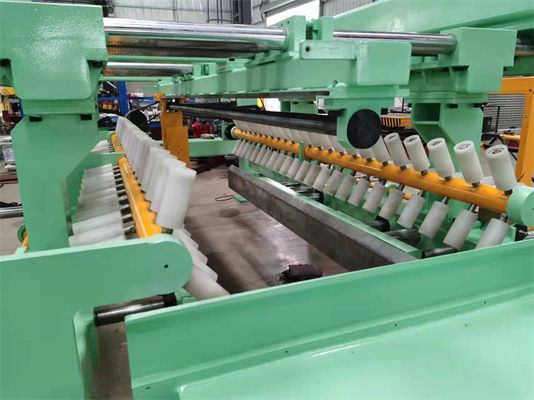

• 9. Bantlı Konveyör: Bitmiş tabakaları istifleyiciye iletin
• 10.Yığınlayıcı: istifleme yükü 5T.
• 11. Çarşaf Arabası: Çarşafları teslim edin, ardından paketleyin.biri çalışan diğeri bekleyen iki araba olabilir.
• 12.Hidrolik sistem: 7.5KW dişli pompa 12Mpa basınç sağlar.
• 13.Elektrik Kontrol Sistemi: Eksiksiz ve güvenli fonksiyonlara sahip bir elektrik panosu ve iki operatör paneli (servo ölçüm, PLC, HMI ve istifleme için bir konsol, bobin açma ve tesviye için bir konsol)

parametreler:

Düzen süreci:

Fotoğraflar:
