Hassas Boy Kesme Rulo Hattı Sac Çelik Boy Kesme Hattı 0.3-3 X 1300

Hassas Sac Çelik Boy Kesme Hattı Makinesi

Hassas sac Çelik boy kesme hattı ana ürünlerden biridir, ince ölçü sac aralığı 0.2-2mm, 0.3-3mm, 0.4-4mm, 0.3-3 x 1300 yüksek hızlı hızlı boy kesme hattı sıcak satış modelidir.

Çelik bobinler soğuk haddelenmiş çelik, Galvanizli çelik, önceden boyanmış çeliktir, sargı açma, tesviye ve boy kesme işlemi yüksek hızdadır:

Hızlı durdurma kesmesi belirli bir süreyi kapsar, çalışma uzunluğu hızlanma, tam hız ve yavaşlamadan oluşur, ortalama bir hız diyelim, her sac yapımının tüm süresine kesme süresi, sac uzunluğu ve ortalama hız kararlaştırılacaktır.2m uzunluğunda sac için dakikada 25 adet.

Kompozisyon

• 1. Bobin depolama eyeri, 20T
• 2. Bobin yükleme arabası.20 ton
• 3. Tek mandrel açıcı: standart Ф508mm için hidrolik genleşme mandreli, sabit açma ve tesviye için geri gerilim motoru monte edilmiştir
• 4. Bobin kafası fren silindiri, soyucu kürek plakası: bobin kafasını açmak ve kafayı tutam besleyiciye ve düzleyiciye göndermek için.

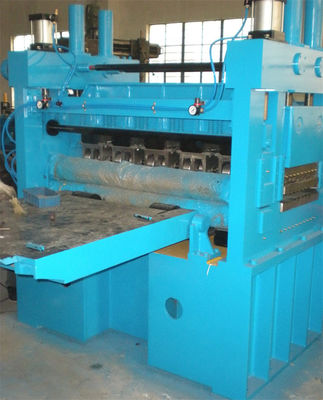

• 5.2+17 Makaralı Rampa: 4Hi, 4 sıra yedek makara, 75KW DC.
• 6.Kuyu Akümülatörü: diş açma aşamasında sallanan köprü çukuru kaplayarak kangal levhanın geçmesine izin verir, otomatik çalışma modunda levha çukurda toplanır, çünkü düzleştirici kesintisiz çalışır
• 7. Servo Uzunluk Ölçümü (ve Film Laminasyon): Servo uzunluk ölçümü (servo motor ve kontrolör tarafından tahrik edilen kıstırma silindirleri çifti), film laminasyonu için PU kaplı kıstırma silindirleri ile
• 8.Pnömatik Hızlı Durdurma Makası: krank mili aşağıdan yukarıya doğru kesilir, alt bıçak v şeklindedir.
• 9. Bantlı Konveyör: Bitmiş tabakaları istifleyiciye iletin
• 10.Yığınlayıcı: istifleme yükü 5T.
• 11. Çarşaf Arabası: Çarşafları teslim edin, ardından paketleyin.biri çalışan diğeri bekleyen iki araba olabilir.
• 12.Hidrolik sistem: 7.5KW dişli pompa 12Mpa basınç sağlar.
• 13.Elektrik Kontrol Sistemi: Eksiksiz ve güvenli fonksiyonlara sahip bir elektrik panosu ve iki operatör paneli (servo ölçüm, PLC, HMI ve istifleme için bir konsol, bobin açma ve tesviye için bir konsol)

parametreler:

Yüksek hızlı boy kesme müşterilerimiz:

Malezya, KSA, BAE, Nijerya, Cezayir, ABD, Rusya, Etiyopya vb.

Düzen süreci:

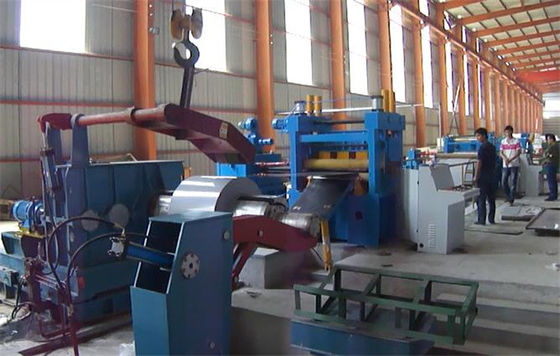

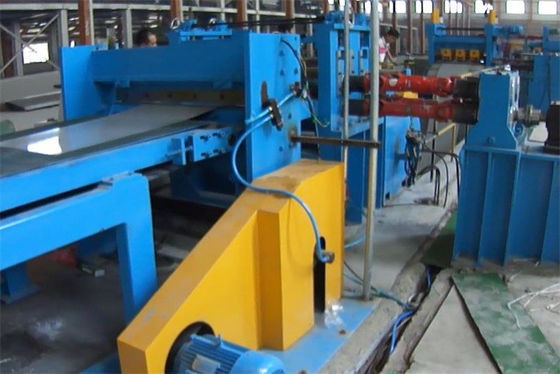

Fotoğraflar:
