Uzunluk Hattı Makinesi 3 X 1600 için Hafif Ölçer Döner Makas Fly Cut Cut

Uzunluk Hattı Makinesi 3 X 1600 için Hafif Ölçer Döner Makas Fly Cut Cut
Basic Properties
country of origin
Wuxi, Çin
Brand Name
Jinye
PRODUCT MODEL
Uç(0,3-3) x 1600
Trading Properties
MOQ
1 takım
Packing
40HCx3
period for dispatch
120-150 gün
payment method
T/T

Product Details

Vurgulamak:

Boy Kesme Hattı Makinesi 3 X 1600

,

Hafif Ölçer Boy Kesme Hattı Makinesi

,

Rotary Shear Fly boy kesme hattı

Name: Hafif Ölçer Döner Makas Uzunluk Hattına Sinek Kesim
Feature: Yüksek Hızlı Yüksek Hassasiyetli fly kesim
Material: CRC, GI, PPGI, SS
Sheet Thickness: 0,3-3 mm
Sheet Width: 500-1600mm
Coil ID: 508mm
Coil OD: 2000mm
Coil Weight: 20-25T
Cutting Length: 200 -4000mm
Cutting Speed: Dakikada 100 adet x 600mm
Cutting Style: Döner kesme
Leveler: 4Merhaba, 6Merhaba
Total Power: 300KW
Land Area: 30m x 8m
Product Brief
Hafif Ölçümlü Döner Kısma Uçarak Uzunluğa Kesme Çizgi Makinesi (3 x 1600) Rotary Shear Fly Cut to Length Line, yüksek hızlı yüksek hassasiyetli uzunluk kesme makinesi, hafif metalin kesilmesi için uygundur: hafif ölçümlü bir bobin levhasının uzunluğu uzun, örneğin 0.2 mm kalınlığında bir bobin ...
Product Description

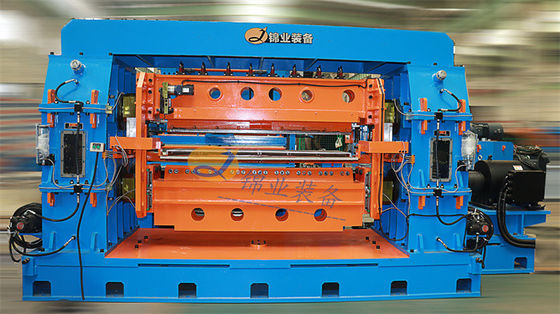

Hafif Ölçümlü Döner Kısma Uçarak Uzunluğa Kesme Çizgi Makinesi (3 x 1600)



Rotary Shear Fly Cut to Length Line, yüksek hızlı yüksek hassasiyetli uzunluk kesme makinesi, hafif metalin kesilmesi için uygundur:

  • hafif ölçümlü bir bobin levhasının uzunluğu uzun, örneğin 0.2 mm kalınlığında bir bobin uzunluğu 2 mm bobinin 10 katı uzunluğudur, çelik levhası piyasası ağırlığa göre değerlendirilir,Daha yüksek ağırlıklı kesilmiş levhaların üretimi daha hızlı hat hızı gerektirirNormal durak kesimi çok yüksek frekanslı kesime ulaşamazken, hat hızı sınırlıdır.
  • İnce levhaların uzunluk aralığı genellikle kısa ve en fazla 3 veya 4 m'den fazla değildir, ince levha uçuş döner kesimle kolayca hızlı bir darbeyle kesilebilir: levha sabit bir hızda çalışır,Döner kesici döner ve kapalı döngü uzunluğu geri bildirim altında bir clycle bir levha keser, en yüksek kesim sıklığı dakikada 150 kereye kadar olabilir. 80m/dakikaya kadar doğrusal üretim hızı, bu karakter ince ve kısa levha kesimi için çok uygundur.
  • Fly kesme kesme yüksek hassasiyetlidir, servo motor tarafından çalıştırılır, tam olarak gelen uzunluğu hesaplar ve darbe kesmek için kesme dönme hızı eşleştirir,kesme hızı otomatik olarak levha uzunluğuna göre ayarlanır.

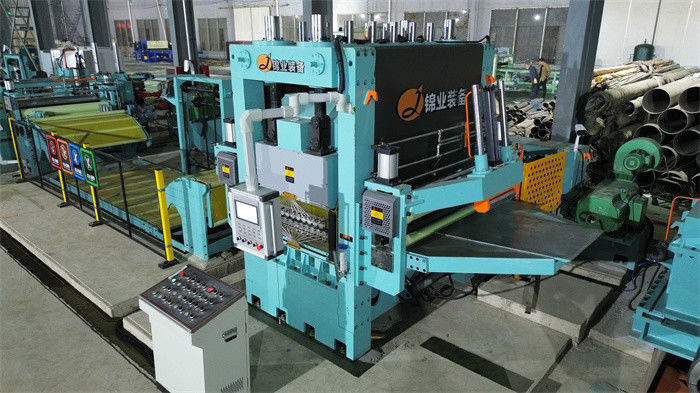

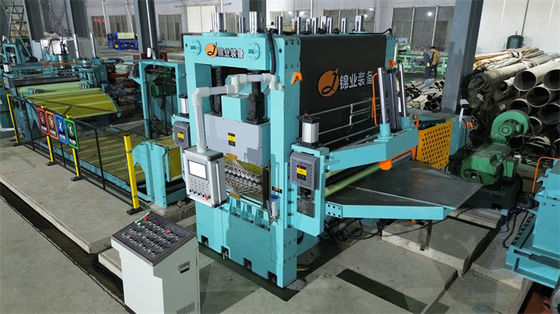

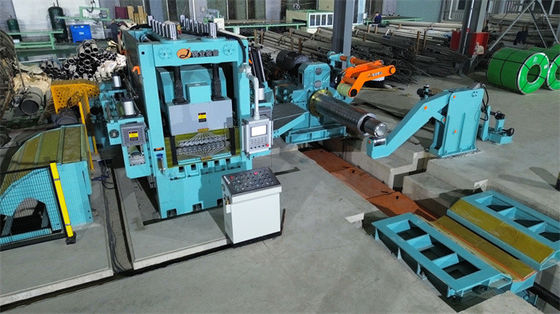

  • Fly kesme hattı sarmaş, düzleştirme, çift çift rulo besleme, film, döner tıraş, taşıma kemerleri, çift yığıcı,Kontrol sistemi büyük ekranlar da dahil olmak üzere yüksek yapılandırmadır., sensörler, PLC'ler, kontaktörler, röleler vb.

2 mm bobin ve 0.2 mm bobin karşılaştırması:

  Bobin özellikleri Yaprak uzunluğu Kesme hattı hızı Bobin başına kesme süresi
0.2mm bobin tabaka 508mm ID,1250mm genişliği, 15T ~7500m 80m/dakika 95 dakika.
2 mm bobin tabaka 508mm ID, 1250mm genişliği, 15T ~ 750m 80m/dakika 9.5 dakika.



Parametreler:

Giriş hammaddesi ve bitmiş ürün
Hammaddeler Soğuk Galvanize, Soğuk Dökme, Renkli Kaplama Bobinleri
Mekanik Özellik Çekim dayanıklılığı σb≤460Mpa, σ0.2≤280Mpa
Kalınlığı 0.3-3.0mm,
Genişliği 500mm-1600mm ((Max)
Aşırı doz. ≤ Φ1800mm
Kimlik. Φ508mm (tamponlarla Φ610mm'ye kadar büyütülür)
Maksimum Ağırlık 15 ton, 20 ton
Yaprak uzunluğu 200 - 4000 mm
Uzunluk Toleransı L0= 1M±0,3 mm (birbirli hız)
L0= 1 M±0,4 mm (hızlanma / yavaşlama)
Çapraz uzunluk toleransı L1= 1M±0,5mm
Yükleme Yüksekliği 650 mm Maks (ahşap destek yaklaşık 150 mm yüksekliğinde)
Maksimum Yükleme Ağırlığı 5 ton



  Uçuş CTL parametreleri
1 Doğrusal Hız 0-80 m/min
2 İpekleme Hızı 0-15 m/min
3 Güç kaynağı 380V / 50Hz / 3PH
4 Kurulu Güç Yaklaşık 280KW.
5 Çapraz kesim yolu İki Bıçak Uçan Karşı Kesme
Kesme mekanizması ray kesme
6 Kontrol Yolu AC, CNC ve PLC Kontrolü
7 Sürücü Motoru a. Decoiling motoru: AC 37KW b. Nivele motoru: AC 90KW

c. Döner makaslı servomotor:

AC 110KW



Bileşik:

  Ürün Qty
1 Yükleme istasyonu 1
2 Kargo arabası 1
3 Decoiler 1
4 Kesin düzeleme makinesi (19 rulo) 1
5 Servo besleme cihazı (Laminasyon cihazı dahil) 1
6 Döner Yüksek Hızlı Uçan Kesiciler 1
7 Üç Aşamalı Kemer Taşıyıcı 1
8 1stOtomatik Yaprak Toplama Makinesi 1
9 2n veOtomatik Toplama Makinesi 1
10 Hidrolik Sistem 1
11 Pnömatik Sistem 1
12 Yağlama Sistemi 1
13 Elektrik sistemi 1
