Sıcak Haddelenmiş Karbon Çeliği İçin Uzunluk Hattı Makinesine Kesme Ağır Çelik Sac
Ağır Çelik sac kesme boy hattı, ağır hizmet tipi boy kesme makinesidir, ancak paslanmaz çelik sac kesme kadar hassas bir şekilde makine gerektirmese de, Sıcak haddelenmiş karbon çelik rulo sac, güçlü makineye ihtiyaç duyan sert oksidasyon cildine sahiptir.
- Normal karbon çeliği Akma dayanımı ≤270Mpa Çekme dayanımı≤465Mpa,
- Çelik sac aralığı 1-10mm, 2-12mm gibi bir tesviye makinesinin kapasitesini aştığında, biri küçük diğeri büyük olmak üzere iki tesviye aleti uygundur, bu arada iki tesviye, önce kaba tesviye ve ardından ince tesviye vermek iyidir. düz levhalar.
- İstifleme, kıstırma rulolarından yaprakları almak için basit bir raf kullanır ve ardından pnömatik iticiler, her bir sayfayı düzgün hale getirmek için iter.
- Kodlama uzunluğu, yaklaşık 30m/dak, dakikada 2m yaprak x 8 adet hızında yaprak uzunluğunu ölçer.
Kompozisyon ve Parametreler:
| Hayır. |
Kompozisyon |
Parametre / Konfigürasyon |
| 1 |
Bobin Selesi |
20-30T |
| 2 |
Çift mandrel açıcı |
Φ500-800 mm, 30T yük |
| 3 |
Kıstırma besleyici ve Beş Silindirli Düzleştirici |
Φ220 mm, 75KW |
| 4 |
Çukur akümülatörü |
6000mm |
| 5 |
Yan kılavuz 1# |
Hidrolik 1000-2000mm |
| 6 |
11 makaralı düzleştirici |
4Yüksek, 132KW, Φ190 mm |
| 7 |
Döner kodlayıcı |
Temsilci, Omron |
| 8 |
Hidrolik Makas |
Ağır hizmet tipi, 45KW |
| 9 |
Rulo masa |
5000mm |
| 10 |
İstifleyici |
12m 5 itici |
| 11 |
Hidrolik sistem |
Vitory valfleri, Yuken pompası |
| 12 |
Elektrikle kontrol sistemi |
Parker DC sürücü, Siemens PLC ve HMI |
karakterler:
1. Açıcı / Açıcı
ağır boy kesme hattı, ağır kalibreli ağır çelik bobinleri işler.rulo açıcı, çift mandrele ve güçlü kayar tabanlara sahiptir.
Her mandrelin üç adımı vardır, iki mandrelin hidrolik silindirlerle açılıp kapanması.
Açılma stabilitesini sağlamak için açıcı tabanının üzerine monte edilmiş arka gerdirme mekanizması.
2. Portal çerçeve bobin başı açıcı
Portal çerçevesi çok güçlüdür, baskı silindiri ve çerçevenin üstünde düzleştirme silindiri bulunur.
çelik bobinin üstündeki hidrolik bastırma silindiri presi ve aşağı bastırma açısı ayarlanabilir
Doğrultma silindiri, şerit kafasını izlemek ve düzeltmek için ileri geri kayabilir.
Ön tesviye cihazına takılı kürek plakası, makaralı pres bobin kafasını düzeltirken bobin kafasını destekler.
3. ilk 2+5 ön dengeleyici
Silindir devasa ve güçlüdür, çelik bobinin iç gerilimini azaltır, silindir yüzeyi sertleştirilmiş ve krom kaplıdır
Sargısız bükülme stresini rahat duruma getirmek için.

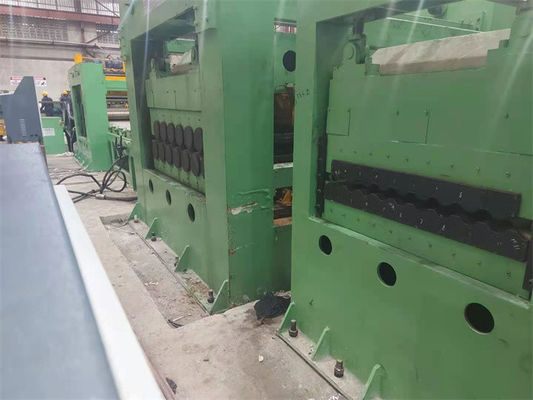

4. Ağır hizmet tipi düzleştirici
ağır hizmet tipi rampa sayısı 13 adet, 11 adet veya 9 adet, merdane çapı 180mm -230mm -300mm olacak,
Üst silindirler ve alt silindirlerin aralığı ve açısı ayarlanabilir.
Tesviyeyi durdurmadan, eş zamanlı kesim sırasında çelik plakaya basmadan sürekli çalışan düzleştirici, bu, silindir izi bırakmadan çelik plaka yüzeyini korumak için iyidir
Kesme kesmeyi durdurduğunda, düzleştirici kavranır ve enkoder ölçümü altında durdurulur.

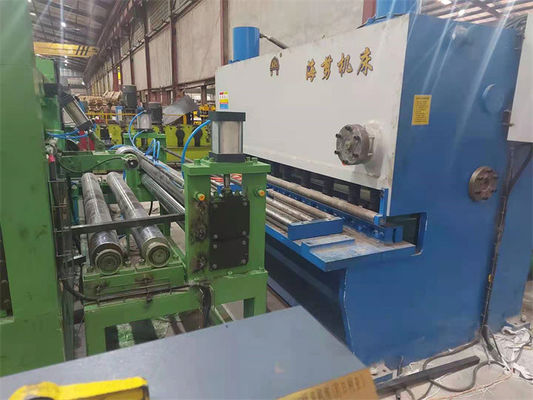

5. Hidrolik kesme
Parça Kesme: Eşzamanlı Yüksek frekanslı kesim ve güçlü çerçeve, kesme için güçlü hidrolik istasyon, çelik plakanın eş zamanlı izlenmesi için büyük servo motor.
Hidrolik sallanan makas, enkoder ölçümü altında kesmeyi durdurur.
6. Otomatik kontrol, tüm süreç otomatik modda PLC kontrolü altındadır.
