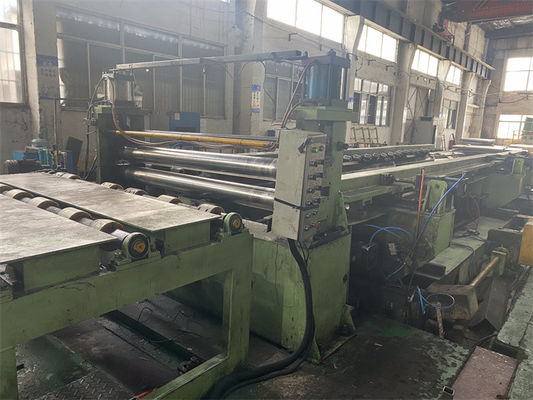

Sıcak Haddelenmiş HR, HRC, HRS için Karbon Çelik Boy Kesme Hattı
Karbon çelik saclar en yaygın metal saclardır, karbon çelik sacların çoğu düşük karbonlu çeliktir (yumuşak çelik), orta ve yüksek karbonlu çelik saclar yüksek kaliteli yüksek gerilimli çeliktir, karşılık gelen malzemelere göre uyarlanmış boy kesme makinelerinde karbon çelik sac yapıyoruz.

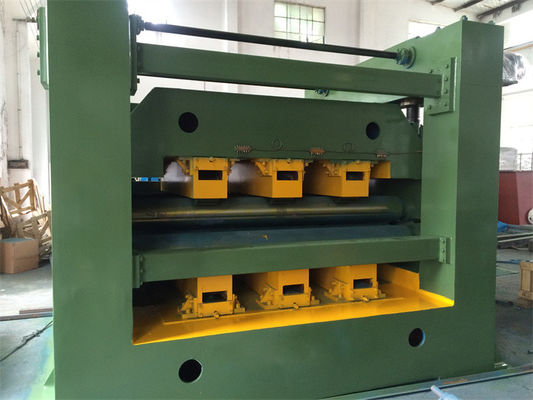

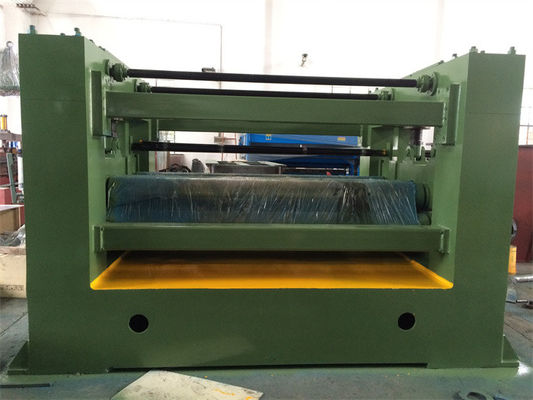

Düzleştirici, boy hattına kesilmiş çelik bobinin çekirdek makinesidir, bitmiş plakaların kalitesi esas olarak tesviye makinesinin performansına bağlıdır.İnce levhalar, küçük merdaneler, ince seviyeli HRC, CRC, GI sac, genellikle iki katlı iş merdaneleri ve 2 katlı destek merdanelerinin 4hi yapısını gerektirir, eğimli açı sac kalınlığına göre ayarlanır.
Kalın HRC çelik levhalar için, bir ön tesviye ve ana tesviye olmak üzere iki kez tesviye çok gerekli ve etkilidir.Ön tesviye, kıvrım kıvrımlarını işlemek içindir ve ana tesviye, sacları düz olacak şekilde düzleştirmek içindir. Ön tesviye, sert HRC çelik bobin, beş makaralı düzleştirici dikkate alınarak, hidrolik üç makaralı (bire iki) veya Motor tahrikli beş makaralı (iki üzeri üç) olabilir. daha etkilidir.Suudi Arabistan'da Attieh Steel, Ürdün'de Modern Metal ve Nijerya'da 12 x 2000 Saba Steel'e ağır HRC çelik tesviye hatlarını tedarik ediyoruz.
Bir düzleştirici, 0,3-3 mm, 1,5-6 mm, 4-16 mm gibi belirli bir aralıktaki sac ölçüsünü düzleyebilir, bir müşteri geniş kalınlık aralığında düz saclar yapmak istediğinde, tek bir düzleştiriciden tüm ölçülerde mükemmel saclar elde edemezsiniz. bir tesviye kesme uzunluğu hattı, farklı kalınlık aralıklarını tesviye etmeye odaklanmak için sıralı olarak hat üzerine yerleştirilmiş iki tesviyeyi düşünebilir (örneğin 2-12mm, 2-4mm, 3-12mm'ye bölünmüştür).
Karbon çeliği saclar için kesme makası, yüksek üretim için kesme makası veya günlük üretim için normal kodlama makası olabilir.Kesme sürücüsü AC motor, hidrolik, servo motor olabilir.Uzunluk ölçüm silindiri geri bildirimi ile kesme, PLC kontrolü ile hassas bir şekilde kesilecektir.
parametreler:
| Uzunlamasına kesilmiş karbon çelik sac |
parametreler |
| Çelik rulo sac kalınlığı (mm) |
0,3-3 mm, 1-6 mm, 2 -8 mm, 3-12 mm, 4-16 mm |
| Çelik rulo sac genişliği (mm) |
1250mm, 1600mm, 2000mm |
| Açılma yükü( MT) |
15T 25T, 30T, 35T |
| hat hızı (mpm) |
80m/dk, 60m/dk, 30m/dk |
| Kesme Hassasiyeti (mm) |
±1.0mm /2m uzunluk |
| Tesviye hassasiyeti |
≤±2mm/m2 |
| Kesme çapakları |
≤%5 kalınlık |
| İstifleme hassasiyeti |
≤1,0 mm genişlik, ≤1,5 mm uzunluk, |
| Toplam güç (KW) |
130KW ~ 160KW ~180KW ~ 200KW`250KW |
| Arazi alanı (U x G) |
30 - 50m x 10m |
Kompozisyon:
| Hayır. |
Kompozisyon |
| 1 |
Eyer, Bobin arabası |
| 2 |
açıcı |
| 3 |
Prelevler |
| 4 |
Çukur Döngüsü, yuvarlanma masası |
| 5 |
Merkez kılavuz |
| 6 |
ana 4hi düzleştirici |
| 7 |
Döner kodlayıcı, son sayfa gönderici |
| 8 |
Kırpmak |
| 9 |
Teslimat rulo tablosu |
| 10 |
Çıktı istifleyici |
| 11 |
Hidrolik sistem |
| 12 |
Pnömatik sistem |
| 13 |
Elektrik kontrol sistemi |
