Four Roller Four High 4 Hi Soğuk Haddehane Hattı
4Hi Soğuk Haddehane, çelik şerit işleme tesislerinde sıklıkla görülür, çünkü 4high haddenin birçok avantajı vardır.
Metal levha Haddehanesi, aynı zamanda “levha kalınlığını azaltan değirmen” olarak da adlandırılan haddeleme yoluyla metal levha kalınlığını eşit şekilde azaltır.
Hadde takımları silindirik merdanelerdir, merdane sisteminin bileşimine ve yapısına uygun olarak, farklı malzemelerden oluşan metal plakalar için düzgün kalınlık azaltan, 2Yüksek, 4Yüksek, 6Yüksek, 8Yüksek, 12Yüksek, 20Yüksek Haddehaneler görüyoruz.
Genel olarak konuşursak, 2Yüksek Haddehane genellikle kaba haddeleme aşaması içindir, en sık görülen 4Yüksek ve Altı Yüksek Haddedir.Yüksek hassasiyetli ince sac haddeleme, 8Yüksek ve daha fazla valsli değirmen gerektirecektir.
Haddehaneyi müşterilerin ham metal malzemelerine, bitmiş levha spesifikasyonuna ve haddelenmiş levhaların tonaj üretimine, büyük üretim ihtiyaçları tandem haddehanesine, ara tavlama muhtemelen gerekli olacak şekilde tasarlıyoruz.

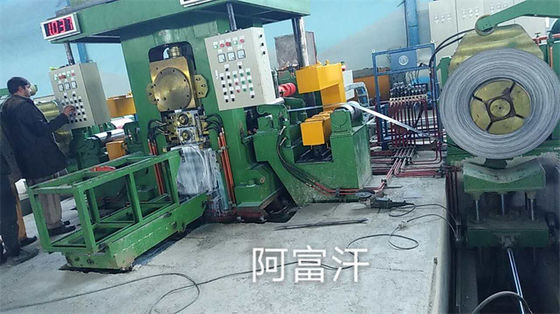

Tek yönlü veya geri dönüşümlü otomatik 4 Yüksek soğuk haddehane, açıcı (geri sarıcı), giriş işleme masası, 4 yüksek haddehane, çıkış işleme masası, geri sarıcıdan oluşur.Haddehane modeli esas olarak hadde genişliğine göre kategorize edilir, haddehane modeli ne kadar genişse, hadde modeli o kadar büyüktür.
4Hi Soğuk Değirmen Özellikleri:
- karbon çeliği, paslanmaz çelik, özel çelik, bakır, alüminyum şeritler vb. haddeleme için uygundur

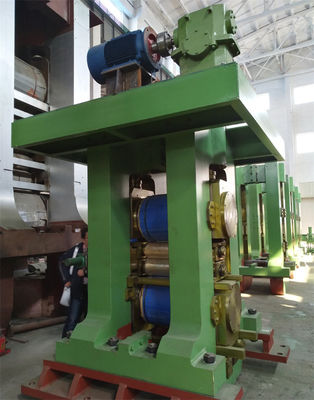

- iki iş silindiri ve iki destek silindiri, iş silindiri veya destek silindiri üzerinde tahrik
- aşağı bastırma tipi: normal çift dereceli sonsuz dişli ve vidalı çubuk aşağı bastırma veya hidrolik AGC
- Hidrolik çalışma merdanesi bükme: merdane dışbükey derecesini ve merdaneler arasındaki teması kolayca ayarlayabilir, böylece CR şeritlerinin iyi düzlüğünü sağlar.
- Daha az bileşenden oluşan basit yapı, ayarlanması ve bakımı kolaydır.
- Hidrolik AGC 4Hi freze yüksek hassasiyete sahiptir
- DC motorlar 6RA80 serisi dijital DC sürücü tarafından kontrol edilir, hadde hattı PLC tarafından kontrol edilir
4Hi Değirmen Parametreleri:
| Modeli |
şerit genişliği |
giriş göstergesi |
bitmiş gösterge |
bulaşma |
yuvarlanma kuvveti |
yuvarlanma hızı (m/s)
mekanik AGC |
| Ф140/450x450 |
250-350 |
1-2 |
0.2-0.6 |
iş rulosu |
300 ton |
1-3 |
4-6 |
| Ф175/450x450 |
250-350 |
2-3 |
0,3-1,0 |
yedek rulo |
300 ton |
1.5-4 |
4-8 |
| Ф140/500x500 |
300-400 |
1-2 |
0.2-0.6 |
iş rulosu |
400 ton |
1-3 |
4-6 |
| Ф180/500x500 |
300-400 |
2-3 |
0,3-1,0 |
yedek rulo |
400 ton |
1.5-4 |
4-8 |
| Ф140/520x550 |
360-450 |
1-2 |
0.2-0.6 |
iş rulosu |
500 ton |
1-3 |
4-6 |
| Ф180/520x550 |
360-450 |
2-3 |
0,3-1,0 |
yedek rulo |
500 ton |
1.5-4 |
4-8 |
| Ф165/600x650 |
450-580 |
1-2.5 |
0.2-0.6 |
iş rulosu |
600T |
1-3 |
4-6 |
| Ф200/600x650 |
450-580 |
2-4 |
0,3-1,5 |
yedek rulo |
600T |
1.5-4 |
4-8 |
| Ф175/650x750 |
550-680 |
1-2.5 |
0.2-0.6 |
iş rulosu |
700T |
1-3 |
4-8 |
| Ф220/650x750 |
550-680 |
2-4 |
0,3-1,5 |
yedek rulo |
700T |
1.5-4 |
4-10 |
| Ф180/750x900 |
600-800 |
1-2.75 |
0.2-0.6 |
iş rulosu |
800T |
1-3 |
4-8 |
| Ф230/750x900 |
600-800 |
2-4 |
0,3-1,5 |
yedek rulo |
800T |
1.5-4 |
4-10 |
