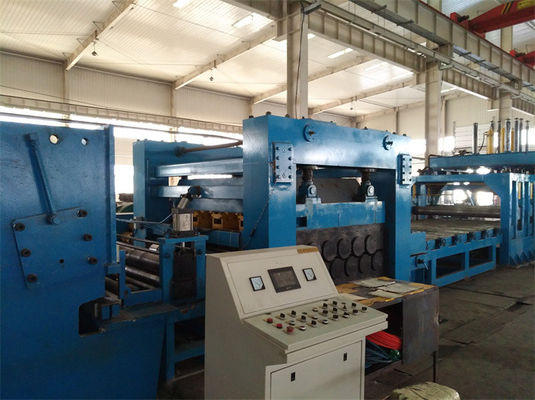

Sıcak Haddelenmiş HR, HRC, HRS için Karbon Çelik Boy Kesme Hattı
Kalın ölçülü sıcak haddelenmiş hafif çelik bobinler, inşaat, gemi, makine, otomobil vb. yapısal gövde olarak uygulanan boy kesme işlemi için en yaygın olanıdır.

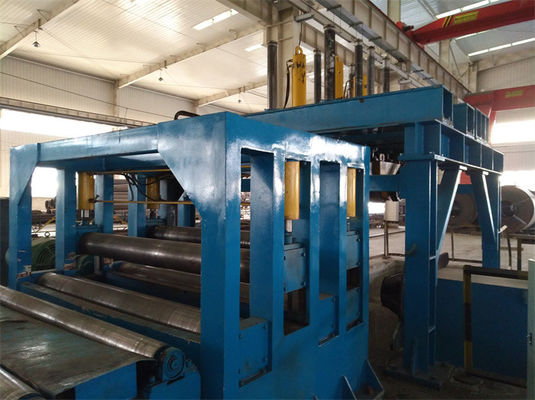

Düzleştirici, boy hattına kesilmiş çelik bobinin temel makinesidir, bitmiş levhaların kalitesi büyük ölçüde tesviye makinesinin performansına bağlıdır.Kalın HRC yumuşak çelik levhalar için ana düzleştirici ağır hizmet tipi çok güçlüdür.
4-16 x 2000 çelik levhalar için, silindir çapı 210mm, 11 silindir, geçmeli dalgada 5 üzeri 6 silindirle düzenlenmiştir, motor gücü yaklaşık 150KW, hız 20m/dk'ya kadar.
Kalın HRC güçlü çelik levhalar için, iki kez tesviye çok gerekli ve etkilidir, bir ön tesviye ve ana tesviye.Ön tesviye, kıvrım kıvrımlarını işlemek içindir ve ana tesviye, sacları düz olacak şekilde düzleştirmek içindir. Ön tesviye, sert HRC çelik bobin, beş makaralı düzleştirici dikkate alınarak, hidrolik üç makaralı (bire iki) veya Motor tahrikli beş makaralı (iki üzeri üç) olabilir. daha etkilidir.Suudi Arabistan'da Attieh Steel, Ürdün'de Modern Metal ve Nijerya'da 12 x 2100 Saba Steel'e ağır HRC çelik tesviye hatlarını tedarik ediyoruz.
Bir müşteri geniş kalınlık aralığı sacları yapmak istediğinde, bir müşteri 0,3-3 mm, 1,5-6 mm, 4-16 mm gibi belirli bir aralıktaki sac ölçüsünü dengeleyebilir, iki düzleştiriciyi hatta sırayla koymayı düşünebilir, bir düzleştirici odaklanabilir daha büyük kalınlıkları tesviye ederken, ikinci tesviye daha küçük kalınlıklar için (örn. 2-12mm, 2-4mm, 3-12mm'ye bölünür).
Kesme kesmesi, kodlama uzunluğu sabitlemeli normal hidrolik kesmedir.Uzunluk ölçüm silindiri geri bildirimi ile kesme, PLC kontrolü ile hassas bir şekilde kesilecektir.
parametreler:
| Uzunlamasına kesilmiş karbon çelik sac |
parametreler |
| Çelik rulo sac kalınlığı (mm) |
0,3-3 mm, 1-6 mm, 2 -8 mm, 3-12 mm, 4-16 mm |
| Çelik rulo sac genişliği (mm) |
1250mm, 1600mm, 2000mm |
| Açılma yükü( MT) |
15T 25T, 30T, 35T |
| hat hızı (mpm) |
80m/dk, 60m/dk, 30m/dk |
| Kesme Hassasiyeti (mm) |
±1.0mm /2m uzunluk |
| Tesviye hassasiyeti |
≤±2mm/m2 |
| Kesme çapakları |
≤%5 kalınlık |
| İstifleme hassasiyeti |
≤1,0 mm genişlik, ≤1,5 mm uzunluk, |
| Toplam güç (KW) |
130KW ~ 160KW ~180KW ~ 200KW`250KW |
| Arazi alanı (U x G) |
30 - 50m x 10m |
Kompozisyon:
| Hayır. |
Kompozisyon |
| 1 |
Eyer, Bobin yükleme arabası |
| 2 |
Çift mandrel Açıcı |
| 3 |
Ön seviye 2+3 |
| 4 |
4m tekerlekli masa |
| 5 |
Merkez kılavuz |
| 6 |
ana 4hi düzleştirici |
| 7 |
Kodlayıcı son sayfa gönderici |
| 8 |
Hidrolik Makas |
| 9 |
Teslimat rulo tablosu |
| 10 |
Pnömatik iticiler |
| 11 |
Hidrolik sistem |
| 12 |
Pnömatik sistem |
| 13 |
Elektrik kontrol sistemi |
