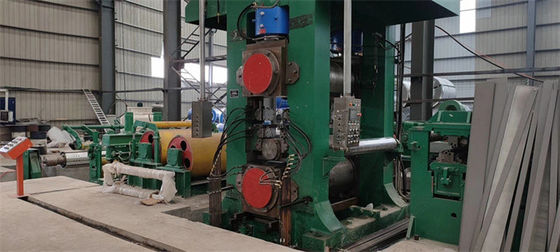

Metal Şeritler İçin 4 Hi 4 Yüksek Tersinir Soğuk Haddehane Makinesi
Otomatik Tersine Çevrilebilir Soğuk Haddehane, tandem sürekli haddehaneden farklıdır, metal şerit ileri veya geri haddehaneden geçerek şerit kalınlığını haddeleme geçişlerinin sayısına göre azaltır, ileri-geri geçişler metal kalınlığına kadar 5 veya 6'ya kadar olabilir Bitmiş göstergeye kadar ulaşır.
Tersinir soğuk haddehaneiçin uygun
- 1) yüksek hassasiyetli ince metal şerit haddeleme
- 2) Soğuk haddelenmiş metal ürünün yıllık üretimi çok gerekli değildir.
Özelliklertersinir haddehanenin:
- Metal bobin şeridi malzemeleri karbon çeliği, paslanmaz çelik, bakır, bronz, alüminyum, nikel, gümüş, titanyum alaşımı vb. olabilir.
- Tersinir haddehane 2 yüksek, 4 yüksek, 6 yüksek, 8 yüksek, 12 yüksek, 18hi, 20 yüksek olabilir
- Tersine çevrilebilir soğuk haddeleme, sabit, düzgün ve hassas durumda ileri ve geri haddeleme gerektirir, haddehanenin imalat hassasiyeti iyi olmalıdır.
- Tersinir haddenin kalınlık azaltma kontrolü, soğuk haddelenmiş metalin uygulama, hız ve hassasiyetinin gerektirdiği şekilde mekanik vidalama veya hidrolik AGC vidalama olabilir.
- İki sarıcı, sarma gerilimi sağlamak ve metal şeridi yukarı sarmak için metal bobin şeridinin kalınlığını azaltırken, ters çevrilebilir haddehanenin her iki yanına oturur.
- Tersine çevrilebilir değirmenin tahrik motoru, motor kontrolörü ve PLC tarafından otomatik olarak kontrol edilen FWD veya REV döndürür.

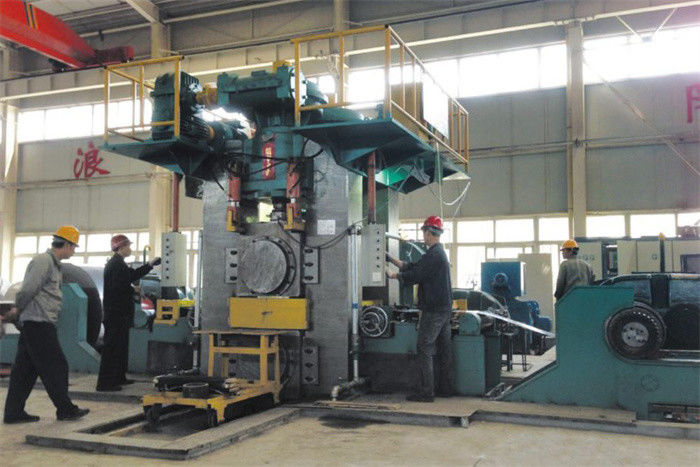

700 dört silindirli (4 yüksek) tersinir soğuk haddehane.
| çelik malzeme |
sıcak haddelenmiş normal karbon çeliği, dekapaj veya bombardıman olmadan, tavlanmış soğuk haddelenmiş rulo (CRCA)
|
| Gelen bobin şeridi |
450-600mm x 2-3mm |
| Gelen bobinler |
508mm İç Çap, 1800mm Dış Çap, 10T |
| Soğuk haddelenmiş bitmiş SS bobin şeridi |
450-600x0.60-1.5mm |
| Ters Haddehane parametreleri |
| haddehane hızı |
Maks 200m/dk, |
| yuvarlanma kuvveti |
Maks. 6500KN |
| Geri tepme gerilimi |
80KN'ye kadar |
| Çalışma silindiri özellikleri |
Ф190 x 700mm |
| Destek silindiri özellikleri |
Ф600 x 680mm |
| Ana motor gücü |
700KW |
| Geri tepme motor gücü |
350KW |
| Elektrik kontrolü |
Jog'da Mekanik Vida, Siemens RA80 DC Sürücüler, PLC, X-ray Kalınlık Ölçer sistemi |
| Sıvı koşulları |
Dişli kutuları için ince yağlı yağlama, yatak yuvaları için gres, hidrolik istasyon, haddeleme prosesi soğutma sıvısı sistemi |
| Otomatik silindir değiştirme |
Otomatik silindir değişimini gerçekleştirmek için hidrolik motor ve silindir sürücüsü |
İş süreci:
10T Rulo Açıcı, tutam besleyici ve 5 makaralı doğrultucu, 1. Sarıcı, 4 Yüksek Tersinir Değirmen, 2. Sarıcı.
Yapılandırma:
Yapılandırma
1. DC motorlar 6RA80 serisi dijital DC sürücü tarafından kontrol edilir, tüm hat Siemens PLC tarafından kontrol edilir.
2. Haddehanenin mekanik vidalı bastırılması
3. Bastırmanın sapma ayarı
4. Aşırı yük koruması, elektrik kontrol sisteminde acil durdurma gibi güvenlik koruması.
5. Otomatik sarma gerilimi ayarı ve otomatik sabit gerilim kontrolü.
6. Tahrik iş silindirleri, kaplin olarak üniversal mafsallar
7. Makaraların yatak yuvaları, aşağı bastırma ve üniversal mafsallar için kuru gresle yağlama
8. Yuvarlanma sürecinin birbirine bağlanması ve arıza alarmları gibi tüm süreç için otomatik PLC kontrolü.
9. Haddehanenin işlevleri vardır: haddeleme işlemi parametrelerinin ön ayarı, işleme parametrelerinin ve makine kritik parametrelerinin incelenmesi, görüntülenmesi ve alarmı.
10.Two recoilers ve 4hi mill, Tersinir haddeleme gerçekleştirir
