Yüksek Hassasiyetli Yüksek Hızlı S6 Yüksek Geri Dönüşümlü Haddehane Soğuk Haddehane Makinesi

Yüksek Hassasiyetli S6 Yüksek Tersinir Soğuk Haddehane Makinesi

6-Hi soğuk haddehane, soğuk haddelenmiş düz karbon çeliği, düşük alaşımlı çelikte yaygın olarak kullanılır ve 600m / dak'ya kadar hızlanır

altı silindirli soğuk haddehanenin yüksek verimliliği, şerit şekli ve şerit kalınlığı toleransı ile mükemmel ürünler.

Özellikler:

1. Geniş, ince çelik şerit yuvarlayabilir
2. Daha az haddeleme geçişi ve daha kısa haddeleme süresi
3. Ara tavlama olmadan daha fazla toplam indirgeme elde edilebilir
4. Daha küçük kalınlık değişimi
5. Soğuk haddelenmiş şerit iyi düzlüğe sahiptir
6. Makaralı mahfaza sehpa geometrisi deformasyonu optimize eder
7. Uzun stroklu hidrolik silindirin değiştirilebilir entegre bileşenleri
8. Hızlı azaltma hızı
9. Büyük kontrol gücü
10. Orta merdaneli pozitif bükme için hidrolik silindir, hadde tezgahına sabitlenmiştir
11. Hızlı rulo değiştirme cihazı, çalışma rulosu ve ara rulonun rulo değiştirme süresini kısaltır.
12. Yuvarlanma geçiş hattı otomatik olarak ayarlanır ve silindir çap aralığı geniştir

Yapılandırma

1. Hidrolik AGC sistemi iki kademeli bilgisayar tarafından kontrol edilmektedir.Sadece sabit rulo aralığı, sabit haddeleme kuvveti, kalınlık ön kontrolü/izleme fonksiyonlarına sahip olmakla kalmaz, aynı zamanda gerilim AGC'ye de sahiptir.
2. Ana haddehane ve sol ve sağ koyler, eksiksiz bir Siemens elektronik kontrollü doğru akım motoru seti tarafından tahrik edilir.(Karma montajlı yapı), SCR güç kaynağı
3. Haddehanede hidrolik basınç sistemi, hidrolik pompalama düzenleme sistemi, yan itme düzenleme sistemi, ara rulonun pozitif ve negatif bükme rulosu, proses yağlama sistemi ve ekipman yağlama sistemi bulunmaktadır.
4. Sol ve sağ sarıcılar, büyük gerilim katı tamburu, gerilim dijital kontrolünü benimser
5. Ünitenin üretim süreci kilitlemesi ve arıza alarmı, üretim sürecinin otomasyonunu gerçekleştirmek için programlanabilir mantık denetleyicisi (PLC) tarafından kontrol edilir.
6. Haddehane tam hidrolik basınca sahiptir.Tam stroklu ikinci akış kontrolü, sapma ayar kontrolü, otomatik ön yükleme kontrolü, kalınlık ön kontrolü AGC, kalınlık izleme AGC, gerilim/hız AGC, hızlanma ve yavaşlama AGC kompanzasyon kontrolü, rulo eksantriklik kompanzasyonu ve haddeleme işlemi veri tabanı kontrol fonksiyonlarına sahiptir. , veri görüntüleme ve işlem kontrolü, ürün kalitesi izleme fonksiyonu, yüksek hızlı haddeleme verileri otomatik kayıt, otomatik rapor oluşturma, arıza alarmı ve kayıt.Kayıt ve diğer süreç yönetimi işlevleri.
7. Proses parametrelerinin ve temel ekipman parametrelerinin tespiti, görüntülenmesi ve arıza alarm sistemi
8. Proses yağlamasında emülsiyon soğutma sistemi ve hassas filtrasyon sistemi kullanılmaktadır.
9. Haddehanelerde aşırı yük koruması, şerit kırılma koruması ve acil durum park etme gibi güvenlik koruma sistemleri kurulur.
10. Sert dişli yüz balıksırtı dişliler (5. derece hassasiyet) sol ve sağ sarıcılar ve ana makineler için kullanılır.Yüksek hızlı mil yatakları için SKF, FAG, TIMKEN ve düşük hızlı mil yatakları için Harbin/Wafangdian/Luoyang Bearing Factory kullanılır.
11. Ünite, ünitenin üretim süreci kontrolünü gerçekleştirmek için iki aşamalı bilgisayar kontrolünü benimser.Birimde hareketli program hesaplaması, geçiş dağılımı, düzenleme ve parametre optimizasyonu bulunur.Gerçek zamanlı işlem parametreleri ve anahtar algılama, görüntüleme ve alarm
12. Eğimli Takoz ve Basamak ile Hadde Hattı Yüksekliğinin Hızlı Ayarı
13. İş rulosu ara rulosunun hızlı rulo değişimi (yaklaşık 8 dakika)
14.
15. Ünite, hızı ölçmek için kodlayıcıyı tutarken, ikinci akış kontrolünü gerçekleştirmek ve bitmiş ürün oranını iyileştirmek için ithal lazer hız ölçeri benimser
16. Birim gerilimi doğrudan ithal tansiyometre, kapalı devre kontrol ve dijital ekran ile ölçülür
17. Yüksek basınçlı AGC sisteminin, bükme rulo sisteminin ve yan rulo sisteminin ana bileşenleri ithal ürünleri benimsiyor;düşük basınçlı hidrolik sistemin bileşenleri, yerli ithal teknoloji ile üretilen iyi bilinen ürünleri benimser.
18. Birim kalınlığı, Çin'de üretilen X-ray kalınlık ölçer ile ölçülür, kodlayıcı Almanya'dan P+F'dir ve yakınlık anahtarı Almanya'dan SICK tarafından yapılır.
19. İş merdanesi, rijitliği artıran ve yandan eğilmeyi önleyen yan merdane desteği tarafından radyal olarak konumlandırılır.Eksen, uç destek kapısı tarafından konumlandırılır ve silindir tarafından kontrol edilir; bu, bitmiş ürün geçişinin on-line rulo değişimi için uygundur ve paslanmaz çelik haddeleme gereksinimlerini karşılar.
20. Makaralı yatağın destek yatağı için yağ-hava yağlaması

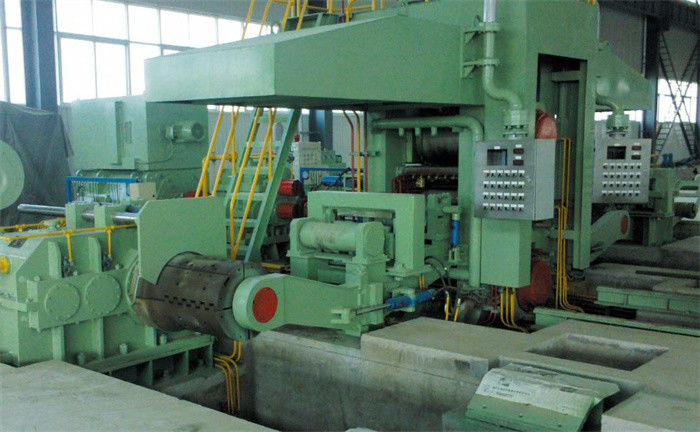

1150 S6 Yüksek Hidrolik AGC Tersine Çevirmeli Soğuk Haddehane.
