Yüksek Karbonlu Çelik İçin Tersinir Özel Çelik Soğuk Haddehane

Yüksek Karbonlu Çelik İçin Tersinir Özel Çelik Soğuk Haddehane
Basic Properties
country of origin
Wuxi, Çin
Brand Name
Jinye
PRODUCT MODEL
HC 750
Trading Properties
MOQ
1 takım
Packing
8 X 40HC
period for dispatch
120 -180 gün
payment method
T/T

Product Details

Vurgulamak:

Özel Çelik Soğuk Haddehane

,

Yüksek Karbonlu Çelik Soğuk Haddehane

,

250m/dak Tersinir Haddehane

Name: Tersinir Özel Çelik Soğuk Haddehane
Material: Yüksek Karbonlu çelik 1095,1075, 1065, 1050
Input Thickness: 1-2mm
Finished Thickness: 0,1-0,3 mm
Strip Width: 500-650mm
Coil Load: 10T
Rolling Speed: 250m/Dk
Press Down: hidrolik AGC
Rolling Process: Ters 6Hi
Rolling Force: 10000KN
Recoiling Tension: 180 kN
Rolling Torque: 130KN.M
Land Area: 15m x 15m Ters
Total Power: 1600KW
Product Brief
Yüksek Karbonlu Çelik İçin Tersinir Özel Çelik Soğuk Haddehane Kaliteli çelik, mekanik ve işleme özelliklerinde düz karbon çeliğinden daha iyidir Karbon çeliği yapısal çelik, paslanmaz çelik, alaşımlı çelik, takım çeliği, yay çeliği, rulman çeliği, dişli çeliği vb. Orta yüksek karbonlu çelikkaliteli ...
Product Description

Yüksek Karbonlu Çelik İçin Tersinir Özel Çelik Soğuk Haddehane



Kaliteli çelik, mekanik ve işleme özelliklerinde düz karbon çeliğinden daha iyidir

Karbon çeliği yapısal çelik, paslanmaz çelik, alaşımlı çelik, takım çeliği, yay çeliği, rulman çeliği, dişli çeliği vb.

Orta yüksek karbonlu çelikkaliteli çelik, çelik sınıfı ASTM 1095,1075,1065,1050, akma dayanımı 385-1080Mpa

Orta yüksek karbonlu çelik için soğuk haddehane, çok güçlü bir yapıya, yüksek hassasiyete, ağır yük özelliklerine sahiptir.

Soğuk haddeleme işlemi ile birliktegeçici küreselleştirme tavlaması:

  • soğuk haddeleme her geçişte %20'ye kadar, her seferinde %50'ye kadar
  • çan içinde iki veya üç kez tavlama.
  • son cilt geçişi haddeleme

Haddeleme süreci analizi:

İlk yuvarlama: 2,0→0,6 (yaklaşık %70 indirim, 4-5 geçiş geçiş)

∮150/∮330/∮700x750 kaba haddeleme, 110 -120m/dak hız

İlk tavlama

İkinci haddeleme: 0,6→0,22~0,3(yaklaşık %50 indirim, hatta %60~70'e kadar)

ikinci tavlama

Üçüncü yuvarlama: 0,22→0,10

∮120/∮330/∮700x750 ince haddeleme, yaklaşık 240m/dak

En sert yüksek karbonlu çelik için, belki de üçüncü tavlama ve dördüncü haddeleme gerekir.



750 6 Yüksek Freze Parametreleri:

  Kompozisyon parametreler
1 açıcı 8T, φ508 x 750 TBM, 132KW
2 2+7 düzleştirici φ250mm tutam, φ160mm düzleştirici, pasif
3 sol geri sarıcı φ508 x 750mm, 355KW DC
4 Giriş ve Çıkış tablosu Yan kılavuz, saptırıcı rulo, kalınlık ölçer
5 6Hi Ters Freze 420 x 480 sütun, φ150 x 750mm çalışma silindirleri, 630KW DC, φ330 x 750 orta silindirler, φ700 x 730 destek silindirleri
6 Sağ Sarıcı φ508 x 750mm, 355KW DC
7 Bobin arabaları 10T, hidrolik yürüyüş
8 Hidrolik makara değiştirme aletleri
9 İnce yağlı yağlama sistemi 4KW, 60l/dk, 0,63Mpa
10 Yüksek basınçlı Hidrolik AGC sistemi 18,5KW, 60l/dk, 20Mpa basınç
11 Normal basınçlı hidrolik sistem 11KW, 60l/dak, 10Mpa basınç
12 Petrol gazı yağlama sistemi
13 Emülsifiye soğutucu yağlama sistemi 1200l/dk, 0.7Mpa
14 Elektrik kontrol sistemi 6RA80 DC sürücü, S7-300 PLC,


Kontrol sistemi:

Toplayıcılar ve Haddehane DC motorları 6RA80 serisi DC sürücü tarafından kontrol edilir, ana kanal hız ve elektrik akımı çift kapalı döngü yapısını benimser, verilen entegratör ile akım ön kontrol fonksiyonları, mıknatıs uyarımı potansiyel ve akım çift kapalı döngü yapısını benimser.

Geri sarıcı DC sürücüsü için S00 yazılım paketi gerilim kontrolü, geri tepme çapı hesaplaması ve dinamik kompanzasyon elde edebilir.

DC kontrol sistemi iyi ve güvenilir performansın yanı sıra en iyi kendi kendine öncelik, motor çalıştırma, kendi kendine teşhis, hızlı ağ işlevlerine sahiptir.

Ana değirmen kontrolü hız kontrol sistemidir, geri sarıcı diş açma sırasında hız kontrolü ve haddeleme sırasında gerginlik kontrolüdür (daha doğrusu dolaylı gerginlik kontrolü).

  • Ana işlevler
  • Ana değirmen:
  • Manuel olarak ileri veya geri, birleşik veya tek başına döndürün
  • Kademesiz pürüzsüz hız kontrolü
  • Sabit hız hızlanma başlatma veya durdurma, hız limiti ve aşırı hız koruması
  • Acil durdurma
  • Otomatik zayıf mıknatıs
  • Geri sarıcılar:
  • Manuel olarak ileri veya geri, birleşik veya tek başına döndürün
  • Kademesiz pürüzsüz hız kontrolü
  • Sabit hız hızlanma başlatma veya durdurma, hız limiti ve aşırı hız koruması
  • Acil durdurma
  • Otomatik zayıf mıknatıs
  • gerginliği başlatmak için, verilen gerginlik bilgisayar veya manuel ön ayar ile sorunsuz bir şekilde önceden ayarlanabilir
  • Sürme çapı hesaplaması ve hafızası
  • atalet momentinin telafisi
  • Yüksüz dönüş kaybının telafisi

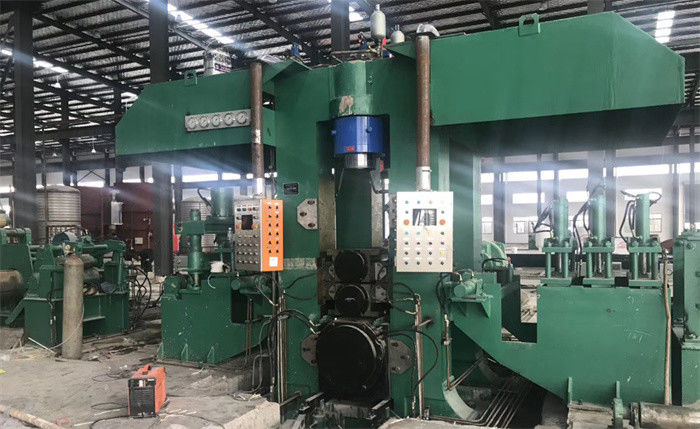

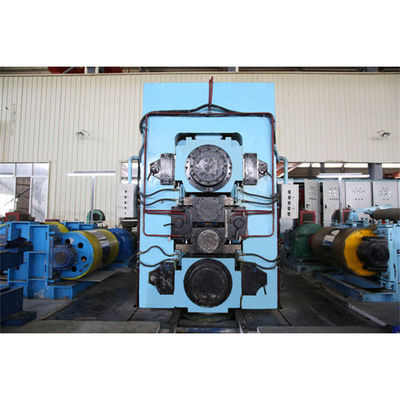

Yüksek Karbonlu Çelik İçin Tersinir Özel Çelik Soğuk HaddehaneYüksek Karbonlu Çelik İçin Tersinir Özel Çelik Soğuk Haddehane
