750 Dört Ayaklı Tandem Soğuk Haddehane Hattı Karbon Çelik Haddehane

750 Dört Ayaklı Tandem Soğuk Haddehane Hattı Karbon Çelik Haddehane
Basic Properties
country of origin
Wuxi, Çin
Brand Name
Jinye
PRODUCT MODEL
Tandem 750
Trading Properties
MOQ
1 takım
period for dispatch
200 -250 gün
payment method
T/T

Product Details

Vurgulamak:

Dört Ayaklı Tandem Soğuk Haddehane

,

280m / dak Tandem Soğuk Haddehane

,

Karbon Çelik Haddehane 650mm

Name: Dört Ayaklı Tandem Soğuk Haddehane Hattı
Material: HR Çelik Rulo, asitlenmiş veya asitlenmemiş
Input: 2-4x650mm
Output: 0,6-1,5 x 650 mm
Rolling Speed: 280m/dak
Work Roller: çap200x750
Backup Roller: çap630x730
Press Down: hidrolik AGC
Total Power: 3500KW
Optional: çift ​​sarıcılar
Product Brief
Karbon Çeliği için 750 Dört Ayaklı Tandem Soğuk Haddehane Hattı 750 Four Stands tandem soğuk haddehane, çelik levha kalınlığını 280m/dk'ya kadar sürekli olarak 2-4 mm'den 0,6-1,5 mm'ye düşürür. Tandem değirmenin rekabeti, sargı açmadan ruloya durmadan tek yönde süreklidir, bu nedenle, otomatik kesme ...
Product Description

Karbon Çeliği için 750 Dört Ayaklı Tandem Soğuk Haddehane Hattı



750 Four Stands tandem soğuk haddehane, çelik levha kalınlığını 280m/dk'ya kadar sürekli olarak 2-4 mm'den 0,6-1,5 mm'ye düşürür.


Tandem değirmenin rekabeti, sargı açmadan ruloya durmadan tek yönde süreklidir, bu nedenle, otomatik kesme ve kaynak makinesi, şerit akümülatör, bobin değiştirirken sürekli süreci devam ettirir, çift sarıcı, üretimi iyileştirmek için iyi bir seçenektir.



Düzen süreci:
Hidrolik bobin yükleme arabası, rulo açıcı, Beş silindirli doğrultma makinesi, Kaynak ve kesme, yatay spiral akümülatör, giriş işleme platformu, dört ayaklı 4 silindirli haddehane, çıkış işleme platformu, Yeniden sarıcı, bobin boşaltma arabası.



parametreler:

Giriş bobini şeridi malzemesi Q195, Q235, 08AL
Giriş bobin şeridi ölçüsü ve genişliği 2,0-4,0 mm x 650 mm
Çıkış bobini şerit ölçüsü ve genişliği 0,6-1,2 mm x 650 mm
bobin ağırlığı Maks. 12T
Hadde tezgahı sayısı dört
Her standın maksimum yuvarlanma kuvveti ≤700T
Maksimum çıkış yuvarlanma hızı 280m/dak
sarıcı gerilimi ≤70KN
İş silindiri boyutları φ230×750 mm
Destek silindiri boyutları φ630×730 mm
Hidrolik AGC sistem basıncı Maks 21Mpa
Hidrolik AGC silindirleri φ480mmx 70mm, 2 adet
Ana motorlar 700KW x 4 takım DC 1250rpm
sarıcı motoru 430KW DC 1400rpm
DC motor kontrolü Siemens 6RA80
Elektrik kontrol sistemi Kalınlık göstergesi 4 takım,
gerilim ölçer 3 takım,
Siemens PLC, MCC kabinleri
MTS yer değiştirme sensörü vb.



Tandem soğuk değirmengerektiren yüksek üretkenlik:

  • Büyük güç kaynağı ve tüketimi, yüksek verimli soğuk değirmen, güç tasarrufu sağlayabilir ve haddeleme işlemi maliyetini kontrol edebilir.
  • Haddeleme işlemi soğutması için emülsifiye edilmiş su, soğutma sıvısını yeterince temiz tutmak için filtreleme sistemine sahip büyük bir havuza ihtiyaç duyar.
  • Electrc kontrol kabinleri ve panelleri, yüksek hızda hassas haddeleme sağlamak için yüksek hassasiyetli programlama ve reaksiyon sistemidir.
  • Gergi hücresi, haddeleme hızını ve iki değirmen arasındaki gerilimi senkronize eder.
  • Operatör, değirmeni çalıştırmak için yetenekli olmalıdır
  • Sac ölçüsünü kontrol etmek için kalınlık ölçerler gereklidir.
  • Değirmen ve sarıcı dişli kutuları için ince yağlı yağlama sistemi.

İki Sarıcı Seçeneği:

şerit kafası bir sarıcıya gelir, bant sargısı kafayı tutar ve onu bobin mandreline sarar, çelik şerit mandrel üzerinde sarılmaya başlar, bobin kuyruğu kaynak dikişi sarıcıya yaklaştığında maksimum sabit hıza kadar sarma hızını hızlandırır , freze hattını yavaşlatın, kuyruk kaynak dikişinden sonra şeridi kesin.

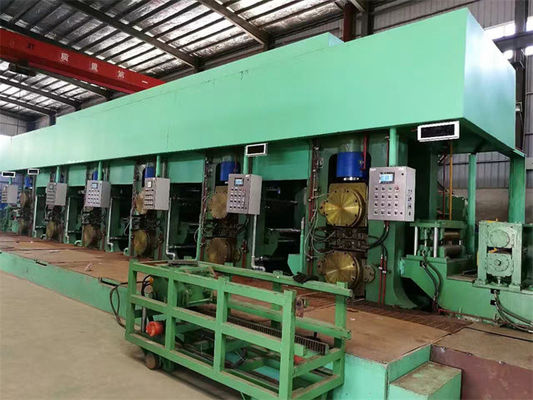

750 Dört Ayaklı Tandem Soğuk Haddehane Hattı Karbon Çelik Haddehane

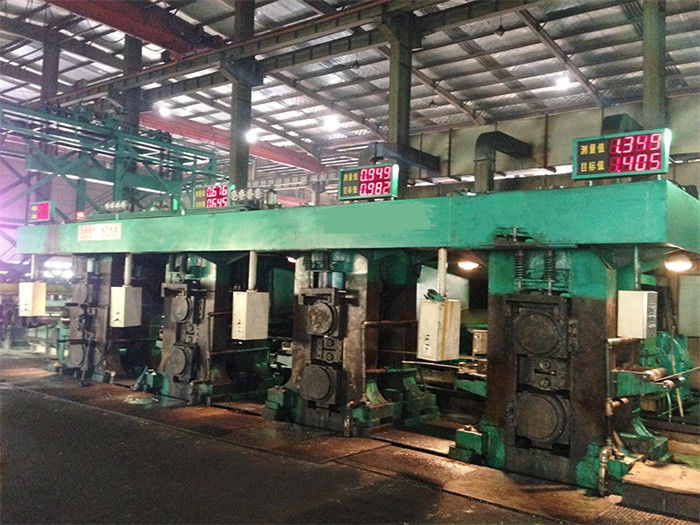

750 Dört Ayaklı Tandem Soğuk Haddehane Hattı Karbon Çelik Haddehane
