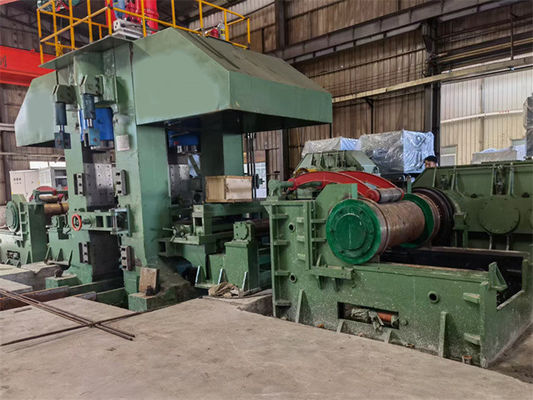

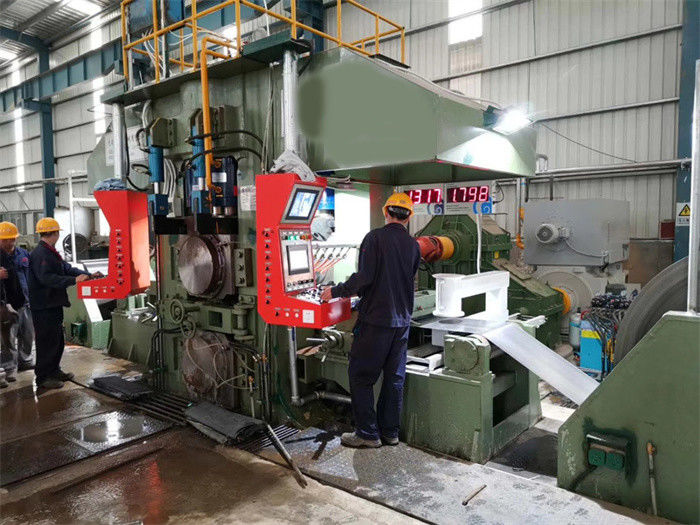

Yüksek Hızlı AGC /AFC / APC 6Hi Ters Soğuk Haddehane Hattı (1450)
φ370/φ415/φ1180×1380mm 6hi Tersinir soğuk Haddehane, aşağıdaki parametrelere sahip yüksek yapılandırmalı, yüksek hızlı, yüksek hassasiyetli soğuk haddehanedir:
| Hammadde |
| Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE |
| akma dayanımı≤ 360N/mm2 çekme dayanımı≤ 610N/mm2 |
| 2-3,5 mm kalınlık x (900-1250) mm genişlik |
| ID610mm OD2000 maks. 27T |
| Tamamlanmış ürün |
| 0,12 -0,8 mm x 900 -1250 mm |
| ID508 X OD2000 x 27T |
| 1380 6 Yüksek Ters Freze |
| φ370-φ330×1380mm çalışma merdanesi |
| φ415～φ375×1380mm orta silindirler |
| φ1180-φ1080×1300mm destek makaraları |
| İş silindiri bükme (tek taraflı +/-): 375/280KN |
| Orta silindir bükme (tek taraflı +): 450KN |
| Orta silindir transferi: ±150mm |
| Maksimum yuvarlanma kuvveti: 15000KN |
| Maksimum yuvarlanma torku: 110KN.M |
| Yuvarlanma hızı: maks. 1300m/dak |
Kompozisyon:
Bobin açıcı, 1set Bobin yükleme arabası, 1set Bobin başı düzleştirici, 1set
Değirmen öncesi toplayıcı, 1set Bobin boşaltma arabası, 1set
Değirmen öncesi işleme tablası, 1 takım
φ370/φ415/φ1180×1380mm 6hi Tersinir Soğuk Haddehane
Değirmen sonrası işleme tablası, 1 takım
Silindir değiştirme ekipmanı, 1 takım
Değirmenden sonra toplayıcı, 1 takım Bobin boşaltma arabası, 1 takım
AGC servo silindirleri için yüksek basınçlı hidrolik sistem 1Set
Makaralı bükme için orta basınçlı hidrolik sistem 1 takım
Hidrolik hareketler için normal basınçlı hidrolik sistem 1 takım
APC, AFC, AGC Elektrik Kontrol Sistemi 1 Takım
Yağlama sistemi (emülsifiye soğutma sistemi, petrol gazı yağlama, ince yağ yağlama)
Elektrik Kontrol Sisteminin Tanımı:
| 1 güç kaynağı ve dağıtım sistemi |
| |
400V sürücü trafosu ve 710V motor sürücü trafosu |
| |
Alçak gerilim güç Dağıtım sistemi |
| |
UPS sistemi |
| 2 ana motor sürücü sistemi |
| |
Ana tahrik sistemi sarıcı sürücülerini, değirmenden önce sarıcıyı, ana değirmen üst silindirini, ana değirmen alt silindirini, sarıcıdan sonra sarıcıyı içerir, sürücü kabinleri, tahrik motorları dahil olmak üzere AC frekans kontrol cihazını kullanır. |
| |
AC frekans kontrolü, SINAMICS S120 serisidir, birkaç motora bağlanan ortak DC veri yolu, geri bildirim durdurma. |
| |
Ana sürücü sistemini Profibus otomasyon sistemine bağlayın |
| 3 yardımcı motor sürücü sistemi |
| |
Saptırma silindirlerinin motorları S120'yi benimser, işleme yağlama istasyonunun pompa motorları G120XA frekans invertörlerini kullanır. |
| |
sabit hızlı motor sürücüsü |
| 4 otomasyon sistemi |
| |
Sürücü kontrol sınıfı L0, temel otomasyon sistemi sınıfı L1, HMI L1.5. |
| |
bir adet S7-315 lojik sıralı kontrol |
| |
başka bir motor sürücü sistemi ve proses kontrol sistemi(S7-400+2×FM458) |
| |
uzak G/Ç bağlantısı |
| |
AGC, AFC, APC kontrolü |
| 5 Operasyon istasyonu |
| |
Açma işlemi istasyonu |
| |
Ana operasyon istasyonu |
| |
Giriş operasyon paneli |
| |
İşletim panelinden çık |
| 6 Metre ve Muayene sistemi |
