Çift Eğme Kafaları CR Karbon Çelik Levha İçin Bobinden Bobine Çelik Dilme Sürme Hattı

Çifte kesme başları sarmaldan sarmaya çelik CR karbon çelik levhası için tekrar sarma hattı

Bobinden bobine çelik kesme geri çekme hattı, çelik bobini kesmek ve geri sarmak için kullanılan bir makindir ve farklı genişliklerde ve kalınlıklarda çelik bobinleri otomatik olarak kesebilir ve geri sarılabilir.

Çalışma prensibi, büyük rulo üzerindeki çelik sarmaşkasını kesme makinesinin besleme vinçine açmak, kesme bıçağıyla kesmek ve kesiciden şeritlere ayırmak,Ve sonunda gerekli genişliği ve uzunluğunu karşılayan küçük bir makara eldeBu makine, çözme, kesme, kesme ve geri sarma gibi çoklu fonksiyonları entegre ederek verimli ve otomatik işlemleri sağlar.Üretim verimliliğini ve ürün kalitesini artırmak.

Sıcak yuvarlanan HR karbon çelik bobinleri, sıcak yuvarlama fabrikasından yapılan daha kalın çelik levhaları yelpazesidir. Soğuk yuvarlanmış çelik bobini, soğuk yuvarlamadan yapılan daha ince levhalardır, kalınlık aralığı genellikle 2 mm'den azdır,En az 0 civarında.2mm, kesme işlemi yüksek hassasiyetli yüksek hızda ve bu nedenle üreticidir. GI ve renkli levhalar genellikle CR çelik levhası tabanıdır ve aynı kesme makinesinde kesilmiştir.

Müşterilerin seçim yapabilmesi için çeşitli yapılandırma seçenekleri sunuyoruz, müşteri üretim planlarını anlatıyor

• Gelen ana bobin boyutları
• Bitmiş bebek bobinleri özellikleri
• Yıllık üretim
• Kırık hassasiyeti

Sonra kesme hızını, kesme hassasiyetini ve otomasyonunu hesaplıyoruz.

.

Bileşim ve Parametre:

1)Koil hazırlama eyer, 20T yük

2) Tek Mandrel uncoiler (508mm mandrel, 7.5KW baskı rulo ile)

3) Koil başını düzeltme ve kürekleme cihazı (hidrolik)

4) Çift sıkıştırma ruloları ve 5 rulo leveler ve bobin baş kesme (30KW AC, 160mm rulolar)

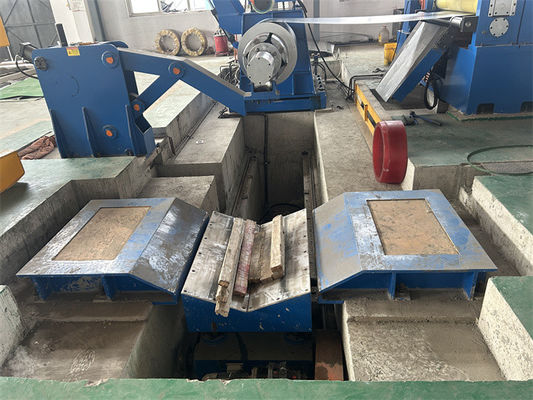

5) Çukur Akkumulatörü 1 (3m uzunluğunda, 3m derinliğinde, 2,0m genişliğinde)

6)Kırıcıdan önce yan kılavuz (300-1600mm ayarlanabilir aralığı)

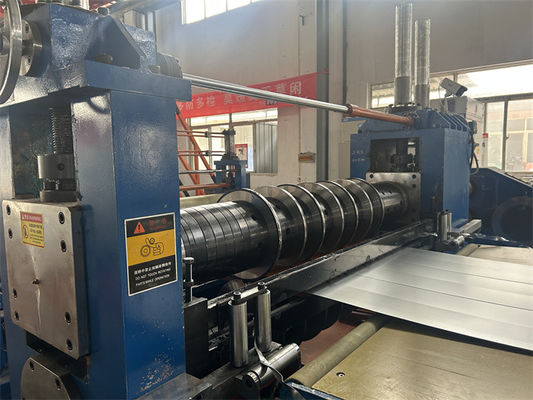

7)Slitter ((Çifte başlı hızlı değişim isteğe bağlıdır), 220mm arbor, 110KW DC

8)kısım hurda ruloları (transmisyon tablosunun altında yer almaktadır) 4KW değişken frekans

9) Çukur akülatörü 2 (uzunluğu 3m, derinliği 5m, genişliği 1,6m)

10) önceden ayırıcı ve gerginleştirici, deflektör rulo (yun hissedilmiş gerginlik)

11) 508mm dikişsiz mandrel ile Separator baskı koltuğu ile Recoiler

12) Koil boşaltma arabası, 20T yük

13) Hidrolik sistem, Pnömatik sistem (7.5KW değişken piston pompası)

14)Elektrik kontrol sistemi

Düzenleme Süreci:

Bobin hazırlama eyer, Bobin yükleme arabası, Basın rulo ile tek mandrel uncoiler, bobin başı peeler, Pinch feeder & 5 rulo Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Çukur döngüsü 2, Tensiyoncu ve önceden ayırıcı, kesme ve deflektör yuvası, üst kol ayırıcı ile geri çekme, sarmal boşaltma arabası (dönüştürme)

Parametreler:

Yapılandırma:
