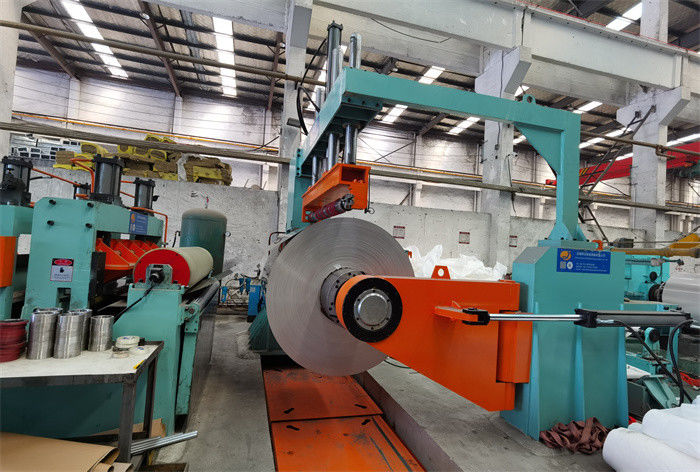

Alüminyum alaşım plaka için yüksek hassasiyetli metal kesme hattı
Yaprak kesme makinesi hatı, metal levhaların hızlı ve doğru kesilmesi için kullanılan otomatik bir makindir. Çeşitli kalınlık ve genişliklerde metal plakaları kesebilir,Ev aletleri gibi endüstriler için uygundur, dekorasyon, otomotiv üretimi, kalıp üretimi vb.
Özellikleri şunlardır:
Yüksek otomatiklik derecesi: Bu makine, metal levhaları doğru bir şekilde kesmek için otomatik olarak bir bilgisayar tarafından kontrol edilebilir.Basit işlem ve yüksek derecede otomasyon üretim verimliliğini ve doğruluğunu etkili bir şekilde artırabilir.
Özelleştirilebilir: Farklı üretim hatlarının farklı ürünleri vardır, bu nedenle yuvarlama makinesinin boyutu ve konfigürasyonu da değişir.Bu makine özel üretim gereksinimlerini karşılamak için müşteri ihtiyaçlarına göre özelleştirilebilir.
Hızlı kesim hızı: Yuvarlama makinesi, çok hızlı olan ve üretim hızını etkili bir şekilde artırabilen yüksek hızlı ve yüksek hassasiyetli kesim teknolojisini benimser.
Yüksek istikrar: Yuvarlama makinesi, kompakt bir yapıya, istikrarlı bir işleyişe, düşük gürültüye sahip gelişmiş teknolojiyi benimser ve uzun vadeli sürekli üretim ihtiyaçlarını karşılayabilir.
Yukarıda belirtilen mükemmel özelliklere sahip olan yuvarlama makinesi, çeşitli metal plakaların kesilmesinde yaygın olarak kullanılmaktadır.
Alüminyum tabakasının özellikleri:
- İyi bir plastikliğe sahiptir, işlenmesi kolaydır
- Alüminyum levha hafiftir, yoğunluğu 2.7g/cm3, çelik levhanın yaklaşık üçte biri
- Alüminyum plakanın dayanıklılığı soğuk sarmalama ve kızartma ile iyileştirilebilir.
- Alüminyum plaka, katı bir Al2O3 koruyucu yüzeye sahiptir, korozyona karşıdır.
- Alüminyum levha vücudu daha yumuşak ve yüzeyi pürüzsüzdür, iyi işlenmelidir.
| kategorisi |
saflık |
sınıfı |
kullanımı |
özellikleri |
| 1xxx serisi |
Al % 99 |
1050, 1060,1100 |
Genel |
|
| 2xxx |
Cu (3-5%) |
2A16 ((LY16), 2A06 ((LY6) |
havacılık |
|
| 3xxx |
Mn (1,0-1,5%) |
3003,3004,3005,3A02, 3A21 |
Genel |
|
| 5xxx |
Mg ((3-5%) |
5052.5005.5083.6754. 5A05 |
genel, havacılık |
düşük yoğunluk,
Yüksek germe dayanıklılığı,
Yüksek uzatma
|
| 7xxx |
Zn |
7075 |
Havacılık malzemeleri |
Yüksek sertlik ve dayanıklılık |
Bileşim ve Parametre:
| - Hayır, hayır. |
Tasarım |
Parametreler |
| 1 |
Besleme bobini arabası |
8T |
| 2 |
Çifte mandrelli uncoiler |
Φ508 mm, 8T yük |
| 3 |
Çipçik besleyici ve beş rulo seviyeleyicisi |
Φ160 mm, 30KW |
| 4 |
Hidrolik kesici |
3 x 1600 |
| 5 |
Çukur halkası1 |
Uzunluğu 3000 mm |
| 6 |
Yan rehber ve Pres Roller |
300-1600 mm genişliğinde |
| 7 |
Kesme makinesi. |
Φ220mm, 22KW |
| 8 |
Kenar hurda sargı ve Çizgiler kuyruğu Baskı |
3KW x 2 |
| 9 |
Çukur biriktiricisi |
Uzunluğu 3000 mm |
| 10 |
Pre-separator, Tensioner, dengeleme silindir |
İki kez ayırma, yün hissedilen gerginlik, kemer gerginliği |
| 11 |
ReCoiler (ayrılama diskleri, itme) |
Φ508mm, 55KW, 10T |
| 12 |
Arabayı boşaltan bobinler |
8T |
| 13 |
Hidrolik sistem |
Rexroth valfleri, Yuken pompası |
| 14 |
Elektrikli kontrol sistemi |
Parker DC sürücü, Siemens PLC ve dokunmatik ekran |
Genel parametreler:
1)Materyal: ((AA3105,1100,8011) Alüminyum bobinler
2) Bobin kalınlığı:0.3 ¢3.0 mm
bobin genişliği: 300 ∼ 1600 mm
3) Koil iç çapı: Φ508 mm
4) Bobin dış çapı: Φ1800 mm
5) Bobin ağırlığı: en fazla 8000kg
6) Bitmiş ürünlerin genişliği:20-500mm
7) Asgari kesme genişliği:normal kesme genişliği 30mm'den fazla.
8)Kırma hızı:Max 120m/min
9)Şerit sayısı:max10 3 mm kalınlığında şerit,
en fazla 30 şerit, 0.3 mm'den 1.0 mm'ye kadar,
kalan kalınlığında en fazla 20 şerit,
10) İşlenmiş alan: 8mX25m
11) kesme motoru: 22KW AC,
Rulo açma motoru: 11KW AC
Düzleştirme motoru: 15KW AC
Geri sarma motor: 55KW
