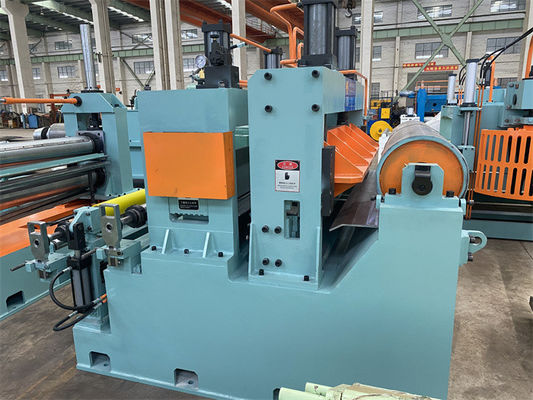

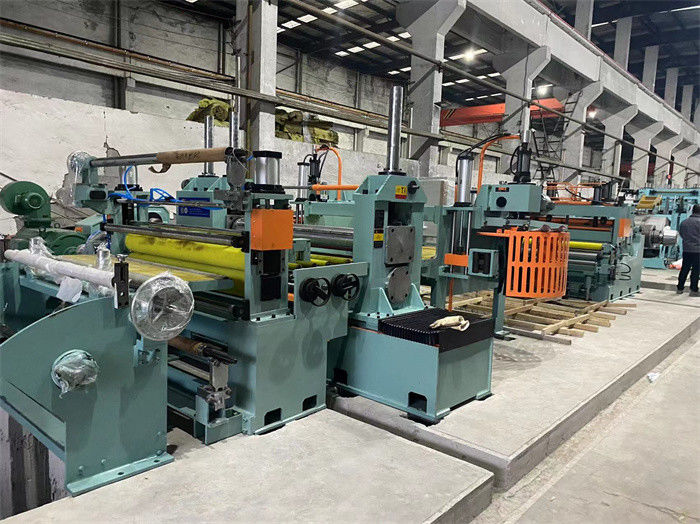

Paslanmaz Çelik Yüksek Hassasiyetli Bobin Dilme Hattı Makinesi (isteğe bağlı ikiz dilme)
Yüksek Hassasiyetli Paslanmaz Çelik Rulo dilme hattı, çok güçlü ve çok hassas.Çünkü normal karbon çeliği ile karşılaştırıldığında Akma mukavemeti ≤350Mpa Çekme mukavemeti≤550Mpa, paslanmaz çelik sac mukavemeti Akma mukavemeti ≤550Mpa Çekme mukavemeti≤780Mpa ve çok daha yüksek elastik mukavemet
Yüksek kaliteli çelik olduğundan, paslanmaz çelik sac yüzeyi parlak ve pürüzsüzdür, dilme işleminde iyi korunmalıdır, tüm aktarma makaraları PU kauçuk kaplıdır.
Özellikler
1. Kağıt soyma cihazı ile Çok Güçlü konsol açıcı ve bobin açma baskı silindiri ve soyucu kürek plakası
2.Slitter: Slitter standları, milleri, bıçakları normal slitterden daha büyük ve daha güçlüdür.Tahrik motor gücü, normal model dilimleyiciden yaklaşık %40 daha fazladır.
3. Tüm şanzıman silindirleri, STS levha yüzeyinin sıfırdan oluşmasını önlemek için PU kauçuk kaplıdır.
4. Akümülatör çukur döngüsü, elastik paslanmaz çelik şeridin birikmesini sağlayacak kadar uzun ve yeterince derindir.
5.Gerginlik provizyon ünitesi, geri tepme için ayarlanabilir sabit gerilim sağlamak için hem silindire hem de yün keçeye sahiptir.
6.Recoiler, üstten pres ayırma şeritlerine kadar portal çerçeve tipi üst kol ayırıcıya sahiptir.
7. 120m/dak'ya kadar dilme hızı, yüksek hassasiyetli dilme.
8. Dilme bıçakları SKD11, H13K, SLD, vb. özel malzemeler olacaktır.
9.Hidrolik silindirler, valfler gibi hidrolik sistem sağlam ve daha dayanıklıdır.
Dilme Hassasiyeti:
- Yarık genişlikleri toleransı: ≦0.10mm;Yarık genişliği <300mm, kalınlık <1.2mm, yarık genişliği toleransı≦0.05mm;
- Yarık kamber: 300 mm'den geniş şerit için ≦0,5 mm/M, <300 mm şerit için ≦1,0 mm/M.Ana bobin kenarının 100 mm içindeki kenar şeritleri kısıtlamada değildir.
- çapaklar: ≦0,05 mm veya diyelim ki, keskin bıçaklar ve uygun bıçak boşlukları koşulları altında sabit hızda 1 mm'den fazla kalınlıkta şerit dilme işleminin en fazla %5'i.
- Geri tepme şaşırtıcı≦±0,5 mm (sabit hızda, hız değişimi çok hızlı değil
- Turriform geri tepme: ≦±2.0mm (maksimum sarma çapında
parametreler:
| Dilme Hattı 0.3 -3 X 1600 120mpm |
parametreler |
| Gelen çelik bobinler |
ID508mm, 610mm, OD1800mm, bobin ağırlığı 20T |
| Bitmiş bebek bobinleri |
ID508mm, OD1800mm, bobin ağırlığı 20T maks. |
| Ana bobin genişliği |
300-1600mm |
| Bebek bobini genişlikleri |
30mm -600mm |
| dilme sayısı |
1mm x 30 yarık;3mm x 15 yarık |
| Ana motorlar |
Dilimleyici 132KW + Sarıcı 160KW |
| Dilme bıçağı |
ID240 x OD360 x 15mm SKD11 HRC58-61 |
| Sarıcı mandrel |
dikişsiz mandrel |
| İsteğe bağlı |
Hızlı değiştirilebilir ikiz dilme makineleri |
| dilme hızı |
0-120mpm ayarlanabilir |
| Yapılandırma |
Siemens PLC, Parker Drive, Rexroth Valfler |
| dilme hassasiyeti |
Yarık genişliği ±0,1 mm;Kamber ±0,1 mm/m;kalınlığın %5'i kadar frez;geri tepme kamburu<0.5mm |
Yapılandırma:
| Parça |
Malzeme, İşleme, Marka |
| mil, eksen, silindir |
42CrMo, HB250-275 |
| dilme çardak |
42CrMoforging, HB280-300, yüzey MF HRC50-55, sert krom kaplama, yüzey parlatma |
| Çerçeve, tabanlar |
Q235-A ,Q345(16Mn) çelik levhalar kaynak, tavlama işlemi |
| Şanzıman gövdesi |
Q345 plakaları kaynak, ısıl işlem, kumlama, astar boyama |
| Dişliler: |
40Cr dövme çeliği, HB240-255, diş yüzü sertleştirilmiş, diş taşlanmış |
| Açıcı Sarıcı Segmentleri: |
55# Dökme çelik, tavlama, sert krom kaplama ve parlatma |
| Hidrolik pompa |
Yuken pistonlu değişken pompa |
| PLC |
Siemens S200 |
| Rulman |
HRB, ZWZ, SKF |
| Pnömatik parçalar |
Airtac, SMC |
