Hassas Dilme Hattı için Sac Eğme Recoiler Makineleri

Hassas çelik dilme hattı, açıcı makine, dilme makinesi, gergi ve sarıcı makine vb. içerir.

• Rulo açma makinesi: çelik bobin yükünü taşır ve dilme için çelik şeridi açar.
• Dilimleme makinesi: çelik şeridi uzunlamasına kesmek için dairesel bıçak takan çift mil, motor ve dişli kutusu iki mili evrensel mafsallarla çalıştırır, üst milin aşağı bastırılması motor ve sonsuz dişli ve çubuk ile ayarlanır.Dilimleyicinin hassasiyeti çok önemlidir, iki mil paralel olmalı, bıçaklar ve ara parçalar iyi hassasiyette olmalıdır

Dilimleme araçları, dairesel bıçakları, bıçaklar arasındaki çelik ayırıcıları ve dilimleyiciden düz bir şekilde ayrılan yarık şeritlerine kılavuzluk etmek için yastıkları içerir.

Dairesel bıçak malzemeleri, metal şeritten yarığa kadar malzemeye göre farklılık gösterir, çelik ara parçalar farklı kalınlıklarda CK45'ten yapılır, yastıklar düz ahşap çubuklar veya lastik halkalar olabilir.yüksek hassasiyette dilimleme sağlamak için: bombe +/-0,10 mm/m, kenar çapakları: ≤0,3 mm, doğruluk: ≤0,8 mm/m, yarık genişlikleri ±0,1 mm.

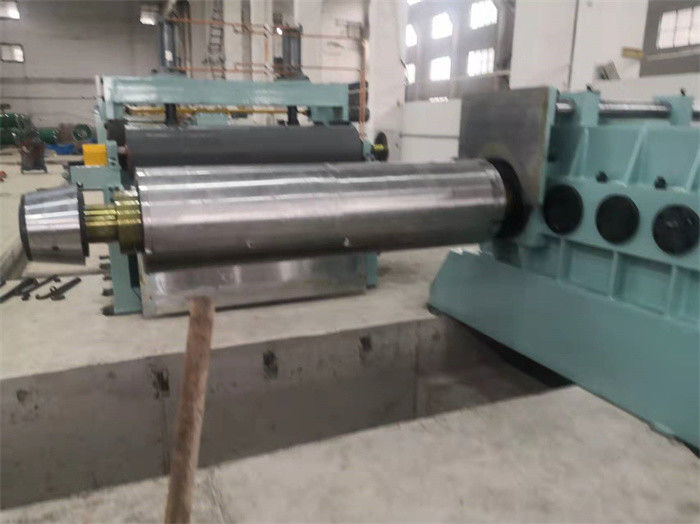

• Recoiler makinesi: Recoiler mandrelindeki yarık şeritlerini geri sarın, pres ayırıcı, genleşme mandreli, tahrik motoru ve şanzıman dişli kutusu, destek kolu, itici içerir.

İnce sac sarma için, katmanların içindeki çelik şeritleri korumak için geri tepme mandreli dikişsizdir.

Geri sarılmış çelik şeritler katmanlarda ve kenarlarda düzgündür, teleskop 0,5 mm içindedir

İnce sac dilme makinesi, yüksek hassasiyetli yüksek hızlı dilme 120m/dak, 150m/dak, 200m/dak, her yarım saatte bir bobin kesebilir, artı

etkili mekanizma boşta kalma süresini kısaltmak için düzenlenmiştir, yükleme, taşıma ve boşaltma süresi yaklaşık 10 dakikadır, her 8 saatte bir 10 bobin kesebilir (10 bobin x 15T = 150T), her gün iki vardiya 300T.

karakterler:

1. Bobin depolama eyeri: bobini eyere hazır hale getirin, bobin arabası (araba) bobinin altına gelebilir ve yukarı kaldırabilir, bu da tavan vinci çalışma süresini azaltır ve vinç doğrudan bobin arabasına bobin koyarsa çelik bobinin hasar görmesini önler.
2. Bobin yükleme arabası: zemin tipi bobin arabası veya çukur tipi, rulo açma mandreline verimli bobin yüklemesi sağlar.
3. tek mandrel açıcı: 508 mm'ye uygun hidrolik genleşme mandreli ve daha büyük ID bobinlerini açmak için ek segmentler veya lastik manşon takabilir.Mandrel üzerindeki yük, farklı boyutlardaki metal bobinlere göre değişir.
4. bobin kafası çekiş baskı kolu, soyucu kürek plakası: bobin kafasını açmak ve tutam besleyiciye göndermek için birbirleriyle işbirliği yapın.
5. Kıstırma besleyici ve ön tesviye ekipmanı: iplik geçirmede bobin kafasını kesiciye ileri gönderir, otomatik modda, kesici ile senkronize olarak şeridi sürekli akümülatör döngüsüne gönderir.
6. 1# zemindeki ilk akümülatör döngüsü: otomatik modda diş açma aşamasında ince sacın üzerinden geçmesine izin vermek için köprü olarak hidrolik çırpma plakası, sıkıştırma beslemesini ve dilme hızını senkronize etmek için döngü çukurunda çelik gezi biriktirir, çukur duvarlarında geri besleme için elektrikli gözler bulunur.
7. Baskı silindirleri ve yan kılavuz: çelik şeridi dilme makinesinin ortasında yatay ve dikey olarak yönlendirmek için.Yan kılavuzu çelik şerit genişliğine manuel olarak ayarlayın.
8. Ana makine, dilme makinesi: bir çift paralel bıçak mili, bir hareketli dilimleme sehpası, bir sabit dilimleme sehpası, vidalama mekanizması, DC / AC sürücü tarafından kontrol edilen tahrik ve şanzıman içerir.
9. Kenar hurda sarıcı: kenar hurdasını sarın, sarım gerilimi, sürtünme çarkı aracılığıyla sikloid motor tarafından sağlanır.
10. 2# akümülatör döngü çukuru: 1# akümülatör çukuruyla aynı yapı, senkron dilme ve geri tepme hızını garanti etmek için yarık şeritleri asla döngüye dolanmaz.
11. Gerginlik ve hız ölçüm birimi: geri tepme için hidrolik yün keçe tipi veya silindir tipi gerginlik sağlanması, geri sarmadan önce hat hızını ölçmek için kodlama.
12. Saptırıcı silindir ve ön ayırıcı: geri sarmadan önce, çelik şeritleri sırayla ayırın ve şeritlerin yönünü geri tepme mandrel kıskacına yönlendirin.

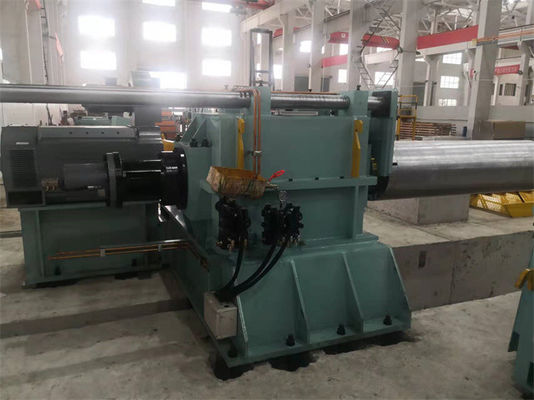

13. Üst kol ve geri tepme tertibatını ayırma: iyi bir geri tepme sağlamak için dikişsiz veya açık segmentli mandrel, sarma tümseği ≤0,5 mm, kenar farkı ±0,10 mm.
14. Elektrik kontrol sistemi: 200m/dk yüksek hızda çalışan dilme hattını kontrol etmek için Siemens PLC.ü

parametreler:

Düzen:
